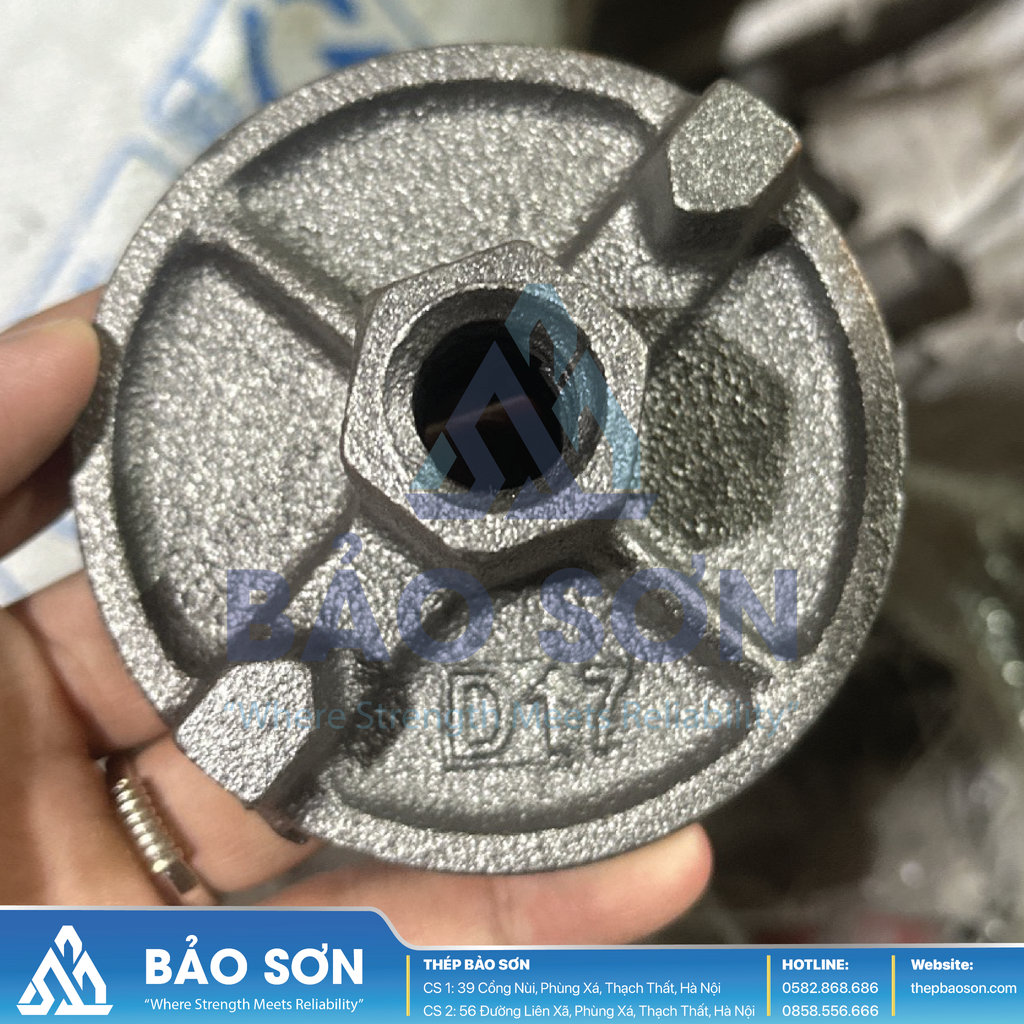

Ty Ren – Bát Chuồn D12, D16, D17

Bộ Ty ren – Bát chuồn D12, D16, D17 cao cấp từ Thép Bảo Sơn giúp chống phình cốp pha hiệu quả, đảm bảo an toàn cho mọi công trình.

Ty ren – Bát chuồn D12, D16, D17 là bộ phụ kiện trọng yếu trong thi công cốp pha bê tông, đảm nhận nhiệm vụ liên kết, siết chặt và cố định hai mặt ván khuôn trong suốt quá trình đổ bê tông. Việc sử dụng ty ren và bát chuồn với kích thước chuẩn xác là giải pháp then chốt để hạn chế tình trạng bung, phình cốp pha, từ đó đảm bảo kết cấu bê tông đạt chuẩn về kích thước và chất lượng kỹ thuật. Tại Thép Bảo Sơn, các dòng ty ren và bát chuồn (D12, D16, D17) được sản xuất với chất lượng ổn định, đáp ứng hoàn hảo yêu cầu thi công từ công trình dân dụng đến các dự án công nghiệp quy mô lớn.

1. Ty ren – Bát chuồn D12, D16, D17 là gì?

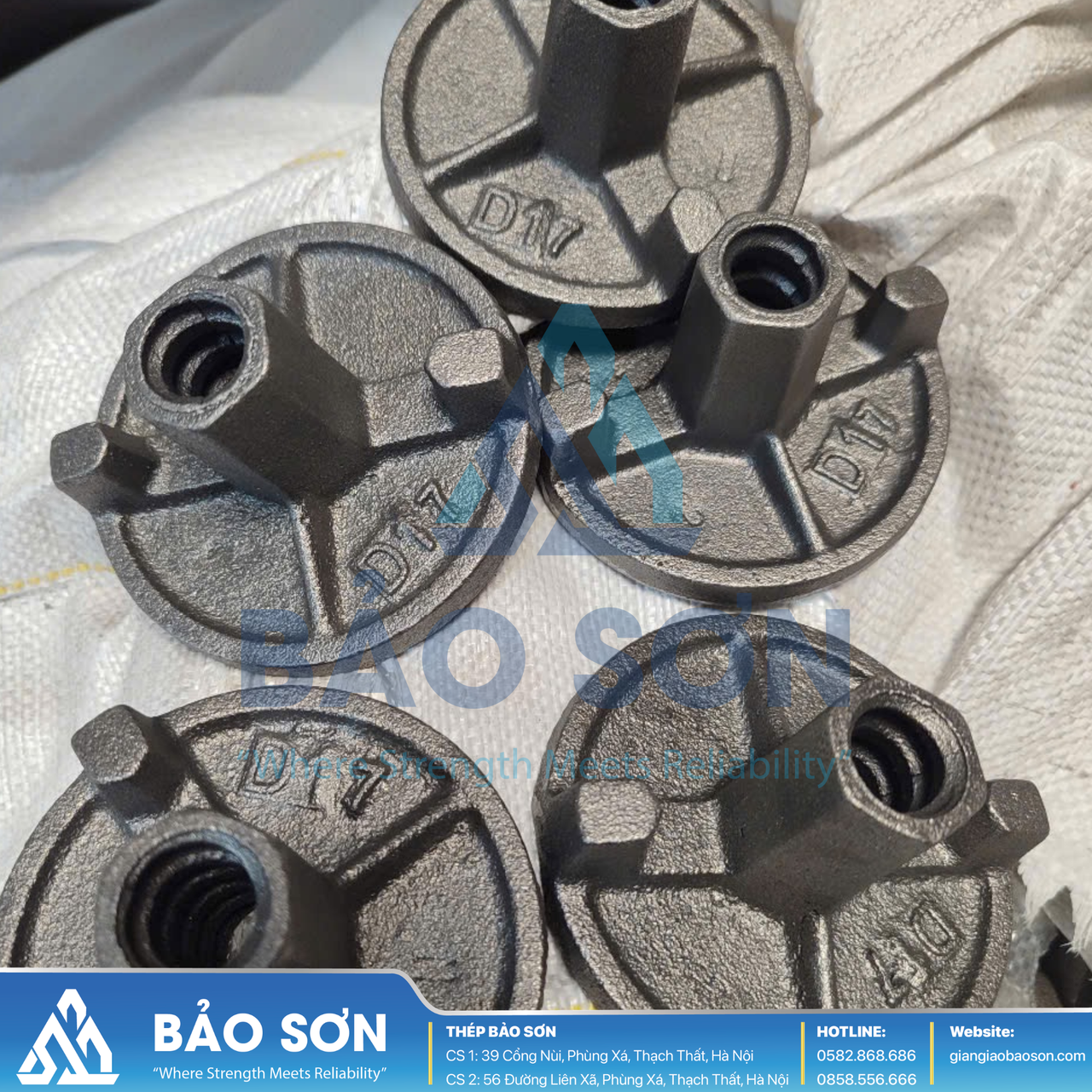

Trong thi công xây dựng, ty ren và bát chuồn (gồm các kích thước phổ biến D12, D16, D17) là bộ đôi phụ kiện giàn giáo đóng vai trò hệ kết cấu chịu lực cốt lõi. Chúng phối hợp đồng bộ để liên kết, định vị và siết chặt các mảng ván khuôn đối xứng, tạo thành một chỉnh thể chịu lực vững chắc trưac áp lực cực lớn từ khối bê tông tươi.a

Được gia công từ thép cường độ cao, ty ren chịu trách nhiệm liên kết xuyên suốt lòng cấu kiện, trong khi bát chuồn đóng vai trò giữ chặt ở hai đầu bề mặt cốp pha. Nhờ khả năng phân bổ lực đều và chống chịu mô-men xoắn vượt trội, bộ đôi này triệt tiêu hoàn toàn rủi ro rung lắc hay xê dịch ván khuôn trong suốt quá trình đổ và đầm dù bê tông.

Việc ứng dụng đúng chủng loại và kích thước chuẩn xác (từ D12 đến D17) chính là giải pháp kỹ thuật tối ưu để ngăn chặn triệt để hiện tượng bung, phình cốp pha. Điều này không chỉ giúp định hình cấu kiện bê tông đạt độ thẩm mỹ cao, đúng chuẩn kích thước hình học mà còn đảm bảo an toàn tuyệt đối cho toàn bộ khu vực sàn thi công.

Ty ren – Bát chuồn D12, D16, D17 là gì?

2. Thông số kỹ thuật Ty ren – Bát chuồn D12, D16, D17

Để đảm bảo sự tương thích và khả năng chịu tải tốt nhất trong quá trình thi công, sản phẩm cần tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Dưới đây là bảng thông số chi tiết mà Thép Bảo Sơn đang cung cấp:

Việc lựa chọn đúng thông số kỹ thuật không chỉ đảm bảo sự đồng bộ trong lắp đặt mà còn triệt tiêu rủi ro sai lệch, giúp bề mặt bê tông đạt độ thẩm mỹ và an toàn cao nhất theo thiết kế.

3. Cấu tạo của Ty ren – Bát chuồn D12, D16, D17

Mỗi loại phụ kiện trong hệ thống cốp pha đều sở hữu những đặc tính cấu trúc riêng biệt nhằm thực hiện các chức năng chuyên dụng công trường. Việc thấu hiểu chi tiết cấu tạo kỹ thuật sẽ giúp các kỹ sư lựa chọn và phối hợp sản phẩm một cách chính xác, nâng cao tối đa hiệu suất thi công:

3.1. Cấu tạo Ty ren cốp pha – Chốt chặn chịu lực chính

Ty ren (hay còn gọi là thanh ren, ty răng) là một thanh thép thẳng cường độ cao được cán ren suốt toàn bộ chiều dài thân. Sự khác biệt giữa các kích thước D12, D16 và D17 nằm ở đường kính ngoài của vòng ren, tương ứng với các bước ren tiêu chuẩn khác nhau nhằm phục vụ cho từng cấp độ tải trọng của khối bê tông.

Bề mặt ren được gia công bằng công nghệ cán nguội tiên tiến, tạo ra các bước răng sắc nét, đồng đều và có độ sâu đạt chuẩn kỹ thuật. Đặc điểm ren suốt này không chỉ giúp ty ren có khả năng chịu lực kéo dọc trục cực tốt mà còn cho phép linh hoạt cắt ngắn hoặc nối dài tùy theo độ dày thực tế của từng cấu kiện ván khuôn vững chắc.

3.2. Cấu tạo Bát chuồn – Khóa siết liên kết linh hoạt

Bát chuồn (còn được gọi là cánh chuồn, tán chuồn) là linh kiện trực tiếp ăn khớp với ty ren để khóa chặt hệ thống ván khuôn. Cấu tạo của bát chuồn gồm hai phần cốt lõi: phần đĩa đệm phẳng diện tích lớn ở tâm để phân bổ đều áp lực lên bề mặt cốp pha, và hai tai bên (cánh chuồn) nhô cao tạo điểm tỳ lực.

Tâm của bát chuồn được tiện ren trong với độ chính xác tuyệt đối, đảm bảo độ dung sai cực nhỏ khi vặn vào thanh ty ren tương ứng. Tùy thuộc vào yêu cầu kỹ thuật, bát chuồn thường được chế tạo bằng phương pháp đúc bằng gang cầu cao cấp hoặc dập từ thép tấm nguyên khối, mang lại khả năng chống chịu lực va đập mạnh từ búa thi công mà không lo nứt vỡ hay tuột ren.

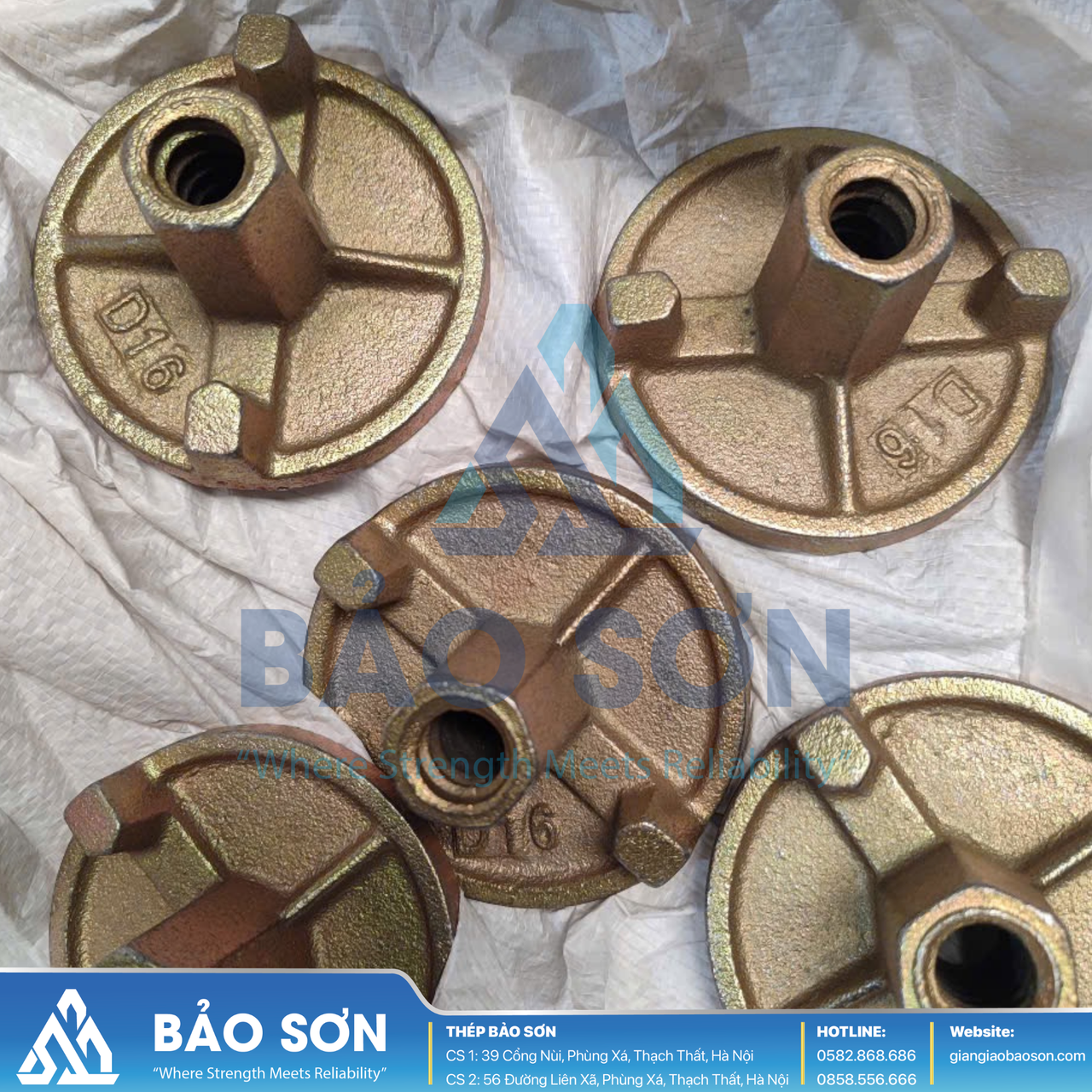

Cấu tạo Bát chuồn – Khóa siết liên kết linh hoạt

4. Đặc điểm và tính năng nổi bật của Ty ren – Bát chuồn D12, D16, D17

Hệ thống ty ren và bát chuồn do Thép Bảo Sơn cung cấp được sản xuất trên dây chuyền công nghệ hiện đại, đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất nhằm mang lại hiệu quả tối ưu tại công trường:

4.1. Khả năng chịu lực kéo dọc trục vượt trội

Được chế tạo hoàn toàn từ phôi thép carbon cường độ cao, bộ đôi ty ren và bát chuồn sở hữu giới hạn bền kéo và giới hạn chảy cực lớn. Đặc tính này giúp hệ thống chịu được áp lực đẩy ngang và tải trọng ép cực đại từ khối bê tông tươi trong quá trình đổ và đầm dù. Sản phẩm cam kết không bị biến dạng, cong vênh hay đứt gãy đột ngột, triệt tiêu hoàn toàn rủi ro sập ván khuôn nguy hiểm.

4.2. Độ chính xác kỹ thuật và độ khớp ren tuyệt đối

Nhờ ứng dụng công nghệ cán nguội tiên tiến, các bước ren trên thân ty được định hình vô cùng sắc nét, đồng đều với độ sâu đạt chuẩn. Khi kết hợp với bát chuồn được tiện ren trong bằng máy kỹ thuật số, độ dung sai giữa hai phụ kiện được kiểm soát ở mức tối thiểu. Sự ăn khớp hoàn hảo này giúp quá trình vặn siết diễn ra trơn tru, nhanh chóng và hạn chế tối đa hiện tượng tuột ren, trượt ren dưới tác động của lực rung lắc mạnh.

4.3. Hiệu quả kinh tế cao nhờ khả năng tái sử dụng

Thiết kế bước ren dạng hình thang (ren thô) không chỉ tăng diện tích tiếp xúc chịu lực mà còn giúp việc tháo dỡ sau khi bê tông đông kết trở nên cực kỳ dễ dàng. Bê tông thừa bám dính vào ren có thể được vệ sinh nhanh chóng bằng biện pháp gõ nhẹ. Nhờ kết cấu cơ học bền bỉ, nhà thầu có thể luân chuyển, tái sử dụng bộ phụ kiện này qua hàng chục vòng đời công trình khác nhau, giúp tối ưu chi phí vật tư đáng kể.

4.4. Độ bền lâu dài trong môi trường công trường khắc nghiệt

Để chống lại hiện tượng oxy hóa và rỉ sét khi phải tiếp xúc liên tục với nước, hóa chất phụ gia bê tông và thời tiết mưa nắng, bề mặt sản phẩm đều được xử lý kỹ lưỡng. Tùy theo nhu cầu, khách hàng có thể chọn loại mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc mạ chì lớp dày. Lớp bảo vệ này giữ cho bước ren luôn nguyên vẹn, không bị ăn mòn, duy trì tuổi thọ lâu dài cho thiết bị.

Độ bền lâu dài trong môi trường công trường khắc nghiệt

5. Ứng dụng thực tế của Ty ren – Bát chuồn D12, D16, D17

Ty ren và bát chuồn đóng vai trò quyết định đến độ chính xác hình học, kết cấu bề mặt và an toàn lao động trong suốt chu trình định hình bê tông cốt thép tại công trường:

• Hệ cốp pha chịu tải trọng lớn: Thi công ván khuôn tường, cột, vách bể nước, hệ dầm đà và các cấu kiện bê tông khối lớn đòi hỏi độ chịu lực cao. Nhờ kết cấu ren sâu bền bỉ và diện tích tiếp xúc đĩa lớn, bộ đôi phụ kiện này liên kết chặt chẽ các mảng cốp pha đối xứng, triệt tiêu hoàn toàn rủi ro xê dịch hay vặn vẹo hệ khuôn. Khả năng chịu lực kéo dọc trục vượt trội giúp toàn bộ hệ thống đứng vững ổn định dưới áp lực cơ học liên tục từ các thiết bị đầm dù và xe bơm bê tông tươi công suất lớn.

• Chống phình, bung ván khuôn: Giữ cố định form dáng ván khuôn, chống phình nở và ngăn ngừa tối đa hiện tượng tràn, hèm bê tông tại các mạch ngừng thi công. Khi bê tông tươi được đổ vào khuôn từ trên cao, áp lực thủy tĩnh sinh ra cực kỳ lớn và có xu hướng đẩy các tấm ván khuôn bung ra ngoài. Lúc này, sự siết chặt cơ học của bát chuồn kết hợp với thân ty ren chịu tải sẽ giữ nguyên kích thước hình học theo bản vẽ thiết kế kỹ thuật. Điều này giúp ngăn chặn triệt để hiện tượng phình bụng bê tông, giảm thiểu công tác đục đẽo sửa sai và tiết kiệm hao hụt vật tư cho nhà thầu.

• Công trình xây dựng đa dạng: Ứng dụng linh hoạt từ nhà dân dụng, tháp cao tầng, hệ vách hầm sâu, cho đến các công trình hạ tầng kỹ thuật và nhà xưởng công nghiệp quy mô lớn. Với sự đa dạng về kích thước từ D12, D16 đến D17, bộ sản phẩm dễ dàng thích ứng với mọi tiêu chuẩn kỹ thuật khắt khe của từng hạng mục công trình cụ thể. Từ các cột trụ chịu lực cốt lõi của nhà cao tầng cho đến hệ thống vách hầm chịu áp lực nước, sản phẩm của Thép Bảo Sơn luôn là giải pháp bảo hiểm kết cấu tối ưu, đẩy nhanh tiến độ luân chuyển cốp pha cho toàn dự án.

Để đảm bảo an toàn tuyệt đối và kéo dài tuổi thọ thiết bị, nhà thầu cần đồng bộ chính xác kích thước giữa ty ren và bát chuồn (tránh việc râu ông nọ cắm cằm bà kia gây trượt ren). Đồng thời, sau mỗi đợt đổ bê tông, công nhân cần tiến hành vệ sinh sạch các tạp chất bám dính trên bước ren và bảo quản bằng dầu chống gỉ trước khi luân chuyển sang cấu kiện mới.

6. Tại sao nên chọn Ty ren – Bát chuồn D12, D16, D17 của Thép Bảo Sơn?

Khi lựa chọn phụ kiện cho công trình, sự tin cậy và chuyên nghiệp là yếu tố hàng đầu quyết định đến chất lượng kết cấu. Thép Bảo Sơn khẳng định vị thế thương hiệu uy tín trên thị trường thông qua các cam kết vàng sau:

• Chất lượng kiểm soát: Toàn bộ hệ thống ty ren và bát chuồn D12, D16, D17 đều được chế tạo từ phôi thép đạt chuẩn, trải qua quy trình kiểm định chất lượng gắt gao trước khi xuất xưởng. Sản phẩm cam kết đạt chính xác các thông số kỹ thuật về đường kính bước ren, độ chịu tải kéo dọc trục và giới hạn chảy, giúp nhà thầu hoàn toàn an tâm về hệ số an toàn khi đổ các khối bê tông siêu trọng tải.

• Sản xuất trực tiếp: Là đơn vị trực tiếp gia công và phân phối không qua bất kỳ khâu trung gian nào, chúng tôi mang đến cho khách hàng giải pháp vật tư với mức giá cạnh tranh nhất thị trường. Việc chủ động trong dây chuyền sản xuất giúp Thép Bảo Sơn tối ưu hóa chi phí, từ đó chia sẻ lợi ích kinh tế trực tiếp tới các nhà thầu, giúp bạn tiết kiệm tối đa ngân sách đầu tư thiết bị.

• Nguồn hàng dồi dào: Sở hữu hệ thống kho bãi quy mô lớn cùng năng lực sản xuất liên tục, chúng tôi luôn duy trì lượng hàng tồn kho dồi dào đối với tất cả các quy cách từ D12 đến D17. Thép Bảo Sơn cam kết khả năng cung ứng số lượng lớn trong thời gian ngắn nhất, sẵn sàng vận chuyển an toàn, kịp thời đến tận chân công trình trên toàn quốc để không làm gián đoạn tiến độ thi công của dự án.

• Giải pháp đồng bộ: Bên cạnh bộ đôi ty ren - bát chuồn, chúng tôi cung cấp trọn gói các giải pháp cốp pha, phụ kiện giàn giáo đi kèm như khóa giáo, mâm giàn giáo,... Sự đồng bộ hóa này đảm bảo tính tương thích kỹ thuật tuyệt đối giữa các cấu kiện. Ngoài ra, đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bóc tách bản vẽ, tư vấn giải pháp tối ưu nhất cho từng hạng mục đặc thù của bạn.

7. Câu hỏi thường gặp về Ty ren – Bát chuồn D12, D16, D17

Để giúp các kỹ sư và đội ngũ thi công vận hành hệ thống cốp pha một cách an toàn, chính xác và hiệu quả nhất, Thép Bảo Sơn đã tổng hợp và giải đáp các thắc mắc kỹ thuật phổ biến liên quan đến bộ ba sản phẩm này:

7.1. Làm sao để phân biệt và lựa chọn đúng kích thước D12, D16 hay D17 cho từng hạng mục?

Việc lựa chọn kích thước phụ thuộc hoàn toàn vào tải trọng và áp lực thủy tĩnh của khối bê tông lúc đổ. Thông thường, hệ ty ren D12 (đường kính nhỏ, bước ren mịn) phù hợp cho các cấu kiện nhỏ như lanh tô, cột nhà dân dụng; trong khi D16 và D17 (đường kính lớn, bước ren thô hình thang) là lựa chọn bắt buộc cho các hạng mục chịu lực cực lớn như vách hầm, tường vây, cột trụ cao tầng hoặc hệ dầm đà khối lớn.

7.2. Sự khác biệt giữa bước ren thô (D16, D17) và bước ren mịn (D12) ảnh hưởng thế nào đến thi công?

Bước ren mịn của D12 có độ bám khít cao nhưng dễ bị kẹt nếu bị bê tông tươi bám dính vào trong quá trình đổ. Ngược lại, bước ren thô (ren dạng hình thang) của D16 và D17 có khoảng cách răng lớn, giúp quá trình vặn siết bằng tay cực nhanh, không lo bị trượt răng dưới tải trọng nặng, đồng thời việc tháo dỡ và vệ sinh bê tông thừa bám vào sau khi đúc cũng dễ dàng hơn rất nhiều.

7.3. Có thể sử dụng kết hợp ty ren loại này với bát chuồn loại khác (ví dụ ty D16 với bát D17) không?

Tuyệt đối không được râu ông nọ cắm cằm bà kia. Mỗi loại ty ren (D12, D16, D17) đều được gia công với biên độ đường kính ngoài và bước ren hoàn toàn khác nhau. Nếu cố tình lắp đặt sai lệch, hệ thống sẽ bị lỏng, xuất hiện độ rơ lớn dẫn đến hiện tượng trượt ren, tuột bát chuồn ngay khi chịu áp lực đẩy ngang của bê tông tươi, gây nguy cơ sập, bung ván khuôn cực kỳ nguy hiểm.

7.4. Tại sao cần phải sử dụng thêm côn chống thấm (côn nhựa/côn thép) cùng với bộ ty ren này?

Khi thi công các cấu kiện đặc thù cần giữ khoảng cách cố định giữa hai mặt cốp pha và yêu cầu chống thấm (như bể nước, vách hầm), ty ren sẽ được xuyên qua ống nhựa và định vị hai đầu bằng côn nhựa. Côn nhựa không chỉ giúp cố định khoảng cách chính xác mà còn tạo ra khoảng hở kỹ thuật nhỏ sau khi tháo dỡ, giúp việc thi công trám trét vật liệu chống thấm vào lỗ ty ren trở nên dễ dàng và triệt để.

7.5. Những dấu hiệu nào cho thấy bộ ty ren và bát chuồn đã bị hao mòn và cần phải loại bỏ?

Trong quá trình luân chuyển cốt pha, cần loại bỏ ngay các thanh ty ren bị cong vênh, móp méo do va đập hoặc bị rỉ sét ăn mòn sâu làm mất đi biên dạng ren chuẩn. Đối với bát chuồn, nếu phát hiện các vết nứt chân chim ở đĩa đệm, sứt mẻ ở phần tai đeo (cánh chuồn) hoặc ren trong bị mòn, lỏng khi vặn thử thì phải thay thế lập tức để tránh rủi ro phá hủy kết cấu khi chịu tải.

Hệ thống Ty ren – Bát chuồn D12, D16, D17 chính là giải pháp kỹ thuật cốt lõi giúp tối ưu hóa kết cấu ván khuôn, chống phình bể bê tông và đảm bảo tính thẩm mỹ tuyệt đối cho mọi công trình. Việc thấu hiểu cấu tạo, thông số kỹ thuật cũng như lựa chọn đúng chủng loại sản phẩm không chỉ mang lại sự an toàn cho khu vực thi công mà còn giúp các nhà thầu tiết kiệm tối đa chi phí nhờ khả năng tái sử dụng lâu dài. Để hiện thực hóa những tiêu chuẩn khắt khe đó cho dự án của mình, bạn có thể tin tưởng lựa chọn các sản phẩm đồng bộ và chất lượng cao từ Thép Bảo Sơn như một người bạn đồng hành bền bỉ trên mọi công trường.
