Đĩa bát giác D48 Ringlock – Phụ kiện liên kết trụ đứng và thanh giằng Ringlock

Đĩa bát giác D48 Ringlock là phụ kiện không thể thiếu trong hệ giàn giáo Ringlock, giúp liên kết các thanh giằng ngang và giằng chéo với trụ đứng một cách chắc chắn, an toàn. Sản phẩm được sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt, đáp ứng yêu cầu chịu tải cao trong các công trình dân dụng, công nghiệp và hạ tầng. Trong bài viết này, Thép Bảo Sơn sẽ giúp bạn hiểu rõ cấu tạo, thông số kỹ thuật, ứng dụng và những ưu điểm nổi bật của đĩa bát giác D48 Ringlock.

1. Đĩa bát giác D48 Ringlock là gì?

Đĩa bát giác D48 Ringlock (Ringlock Rosette D48) là chi tiết liên kết trung tâm được hàn cố định trên trụ đứng đường kính 48mm trong hệ giàn giáo Ringlock. Bộ phận này được thiết kế với 8 lỗ định vị giúp kết nối các thanh giằng ngang và giằng chéo theo nhiều hướng khác nhau.

Trong thực tế thi công, phụ kiện Ringlock này được xem là trái tim của hệ Ringlock bởi toàn bộ tải trọng từ sàn thao tác, vật liệu và người lao động đều được truyền qua các điểm liên kết này trước khi phân bổ xuống trụ đứng. Nhờ đó, hệ giàn giáo duy trì được độ ổn định cao và khả năng chịu lực vượt trội.

Sản phẩm đặc biệt phù hợp cho các công trình nhà cao tầng, nhà xưởng công nghiệp, cầu đường và các dự án yêu cầu thi công ở độ cao lớn.

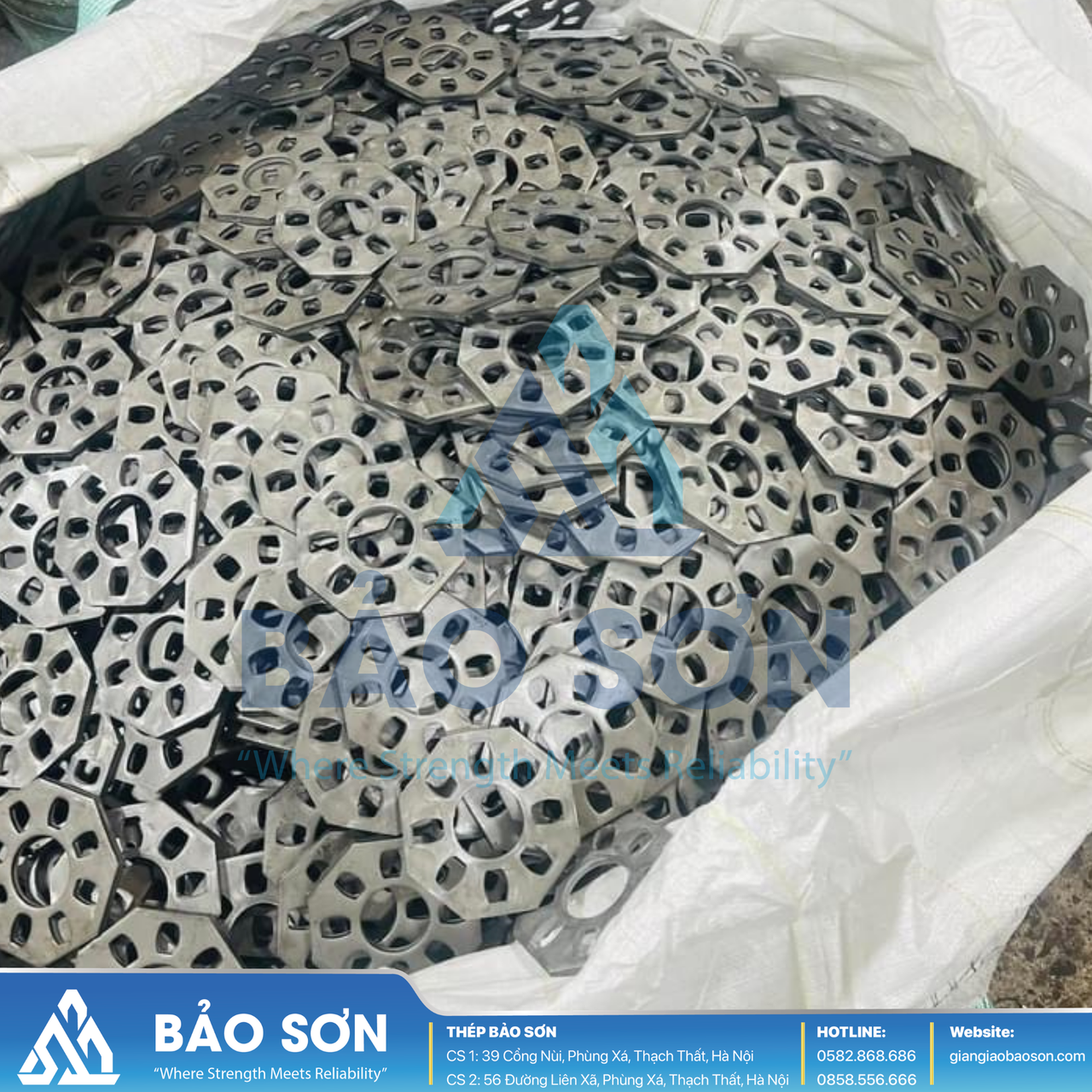

Đĩa bát giác D48 Ringlock là gì?

2. Thông số kỹ thuật đĩa bát giác D48 Ringlock

Để đảm bảo khả năng chịu tải, chống biến dạng và duy trì độ ổn định cao nhất cho hệ kết cấu giàn giáo trong suốt quá trình thi công, đĩa bát giác D48 Ringlock được sản xuất theo các tiêu chuẩn thông số kỹ thuật nghiêm ngặt như sau:

Các thông số kỹ thuật trên được lựa chọn nhằm đảm bảo khả năng chịu tải, chống biến dạng và duy trì độ ổn định cho hệ kết cấu trong suốt quá trình sử dụng.

Việc sử dụng thép Q235 hoặc SS400 giúp sản phẩm có độ bền cơ học cao, đáp ứng yêu cầu thi công trong nhiều điều kiện môi trường khác nhau.

3. Cấu tạo của đĩa bát giác D48 Ringlock

Đĩa bát giác D48 được sản xuất từ thép tấm cường độ cao, gia công bằng công nghệ dập khuôn chính xác nhằm đảm bảo kích thước đồng đều và khả năng liên kết tiêu chuẩn.

3.1. Thân đĩa bát giác chịu lực

Đĩa bát giác được chế tạo từ thép tấm cường độ cao với độ dày tiêu chuẩn từ 7mm đến 8mm, trải qua quy trình dập khuôn chính xác để đạt độ đồng nhất tuyệt đối về hình học. Kết cấu thép cứng cáp giúp đĩa duy trì khả năng chịu tải trọng thẳng đứng và lực cắt cực lớn, hạn chế tối đa tình trạng cong vênh hay biến dạng dưới tác động của các điều kiện thi công khắc nghiệt.

3.2. Hệ thống lỗ liên kết đa hướng

Chu vi đĩa được gia công tỉ mỉ với 8 lỗ liên kết đồng tâm, cho phép kết nối linh hoạt giữa các thanh giằng ngang và thanh giằng chéo tại nhiều góc độ khác nhau. Hệ thống định vị này không chỉ tối ưu hóa khả năng liên kết đa phương mà còn tạo ra sự ổn định tối đa cho hệ giàn giáo, giúp đáp ứng tốt các yêu cầu kết cấu phức tạp trong xây dựng công trình cao tầng.

3.3. Vị trí tâm đĩa định vị trụ đứng

Tâm đĩa được thiết kế với thông số kỹ thuật tiêu chuẩn, đảm bảo ôm khít và đồng trục tuyệt đối với hệ trụ đứng D48 (đường kính 48mm). Sự tương thích hoàn hảo này tạo ra một điểm tựa vững chãi, cho phép truyền tải trọng một cách trực tiếp và ổn định từ hệ khung giàn giáo vào trụ chính, đảm bảo tính an toàn xuyên suốt quá trình vận hành.

3.4. Mối hàn liên kết chuyên dụng

Đây là thành phần then chốt đóng vai trò cố định đĩa bát giác vào trụ đứng, được thực hiện bằng công nghệ hàn công nghiệp đảm bảo độ ngấu cao và độ bền bền bỉ. Mối hàn chất lượng giúp toàn bộ hệ thống đĩa liên kết có thể chịu được áp lực tải trọng liên tục, ngăn chặn các rủi ro về lỏng lẻo hay nứt gãy trong quá trình sử dụng lâu dài tại công trường.

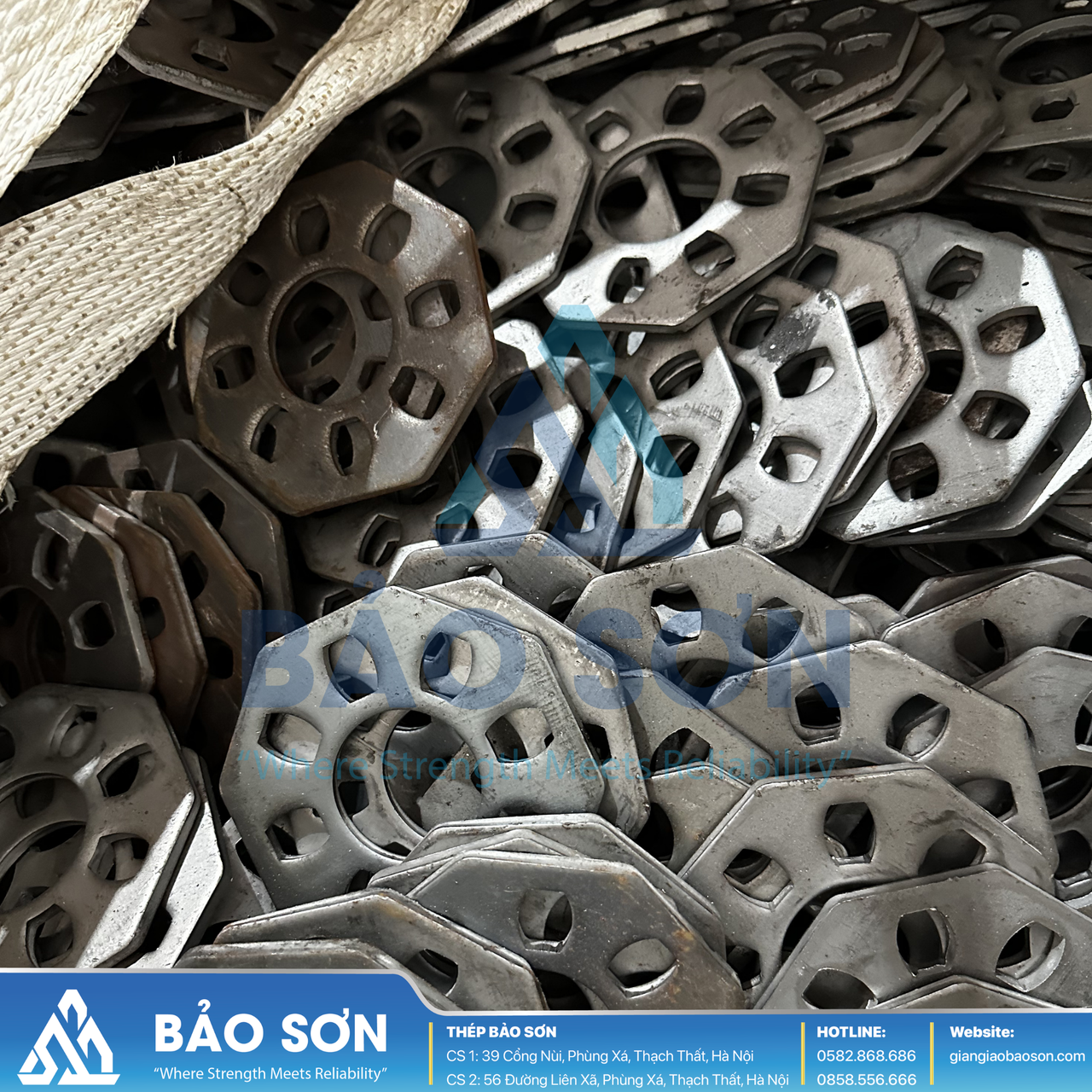

Mối hàn liên kết chuyên dụng

4. Đặc điểm và tính năng nổi bật của đĩa bát giác D48 Ringlock

Đĩa bát giác D48 được sử dụng rộng rãi trong ngành xây dựng nhờ nhiều ưu điểm vượt trội về độ bền và khả năng liên kết.

4.1. Khả năng liên kết đa hướng linh hoạt

Thiết kế 8 lỗ định vị đối xứng trên bề mặt đĩa cho phép thực hiện đồng thời nhiều kết nối thanh giằng ngang và giằng chéo theo các góc độ khác nhau. Sự linh hoạt này giúp hệ giàn giáo Ringlock thích ứng hoàn hảo với các kết cấu công trình phức tạp, từ các mặt phẳng vuông góc đến các góc xoay tùy biến trong thi công.

4.2. Khả năng chịu tải và độ ổn định cao

Được chế tạo từ thép Q235 hoặc SS400 chất lượng cao, đĩa bát giác sở hữu độ cứng vững vượt trội, hạn chế tối đa tình trạng biến dạng dưới áp lực tải trọng lớn. Đặc tính cơ lý bền bỉ này đảm bảo sự ổn định của hệ thống ngay cả khi chịu tải trọng động trong thời gian dài, bảo vệ cấu trúc giàn giáo khỏi các tác động rung lắc.

4.3. Độ bền vượt trội với xử lý bề mặt

Sản phẩm được tối ưu hóa tuổi thọ thông qua các công nghệ xử lý bề mặt chuyên dụng như mạ kẽm nhúng nóng hoặc sơn chống rỉ. Việc bảo vệ bề mặt giúp đĩa bát giác kháng lại quá trình oxy hóa và ăn mòn hiệu quả, duy trì khả năng hoạt động tốt trong các môi trường công trường khắc nghiệt và ẩm ướt.

4.4. Tăng cường tính an toàn khi thi công

Nhờ cơ chế liên kết nêm khóa chặt chẽ giữa đĩa và thanh giằng, hệ thống tạo ra sự đồng nhất tuyệt đối, giảm thiểu rủi ro xô lệch hay lỏng lẻo kết cấu. Việc đảm bảo tính toàn vẹn của các điểm nút liên kết giúp nâng cao mức độ an toàn cho công nhân khi làm việc trên các độ cao lớn.

4.5. Tối ưu hóa lắp đặt và bảo trì

Thiết kế tiêu chuẩn Ringlock giúp đơn giản hóa quy trình lắp dựng, cho phép thay đổi cấu hình hoặc mở rộng quy mô giàn giáo nhanh chóng mà không cần thiết bị phức tạp. Khả năng đồng bộ hóa cao giữa các linh kiện còn giúp công tác kiểm tra, bảo trì hoặc thay thế trở nên dễ dàng và tiết kiệm chi phí nhân công đáng kể.

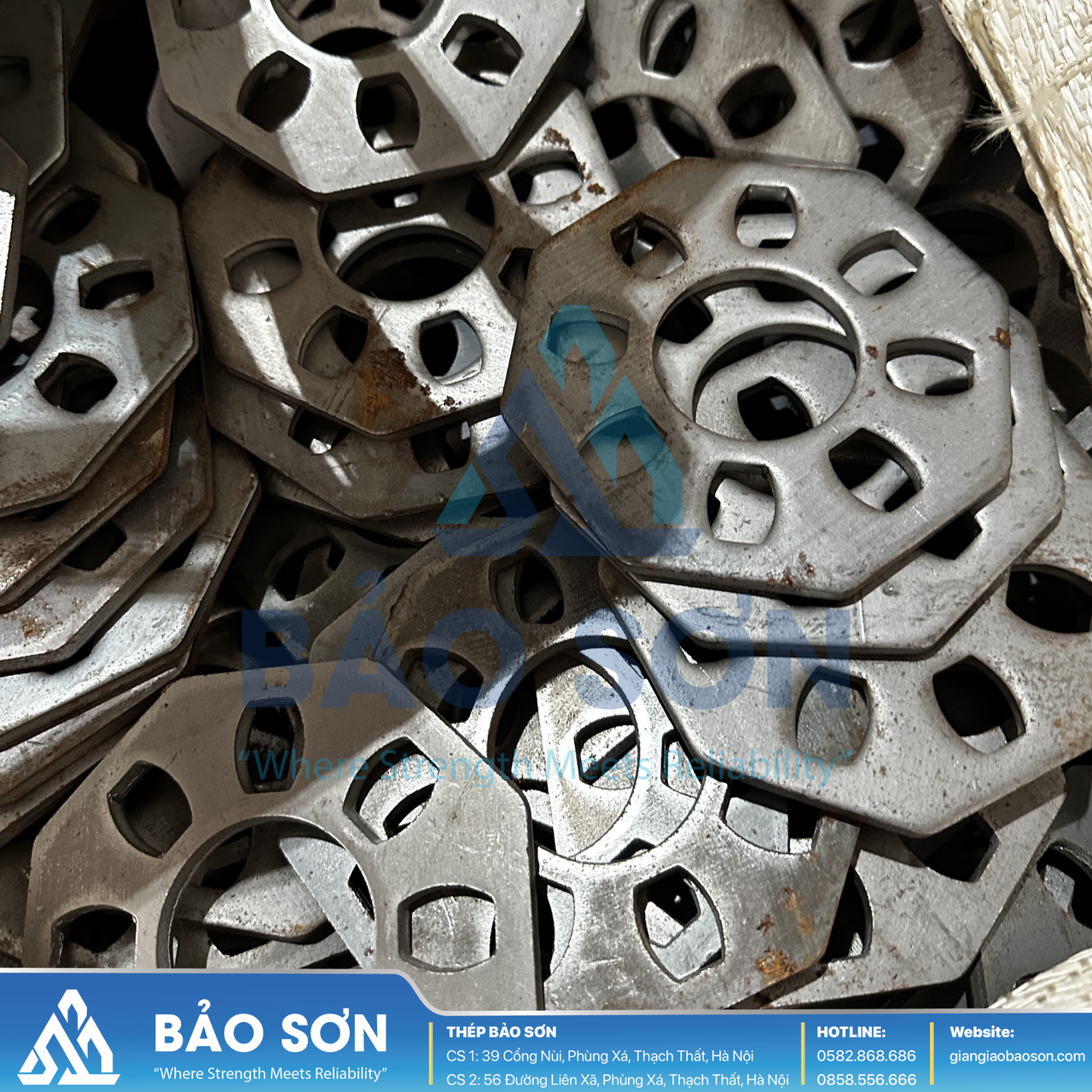

Tối ưu hóa lắp đặt và bảo trì

5. Ứng dụng thực tế của đĩa bát giác D48 Ringlock

Nhờ khả năng liên kết chắc chắn và chịu lực vượt trội, đĩa bát giác D48 Ringlock đã trở thành phụ kiện không thể thiếu trong các hệ thống giàn giáo hiện đại, từ công trình dân dụng đến các dự án công nghiệp quy mô lớn:

• Hệ giàn giáo Ringlock chuyên dụng: Sử dụng linh hoạt làm điểm nút kết nối cho hệ giàn giáo sàn, dầm, cột và vách bê tông, đảm bảo độ ổn định và vững chắc tuyệt đối cho toàn bộ hệ khung công trình.

• Công trình dân dụng và nhà cao tầng: Đáp ứng hoàn hảo các yêu cầu khắt khe trong thi công nhà phố, biệt thự và các tòa nhà chung cư cao tầng, hỗ trợ lắp dựng hệ thống bao che và chống đỡ an toàn tại các độ cao lớn.

• Dự án hạ tầng và công nghiệp: Ứng dụng hiệu quả tại các nhà xưởng, kho bãi hoặc các công trình hạ tầng giao thông như cầu đường, hầm cao tốc, nơi đòi hỏi vật tư phải có khả năng chịu tải trọng động lớn trong thời gian dài.

Việc ứng dụng đúng loại đĩa bát giác Ringlock đạt chuẩn không chỉ giúp nâng cao sự đồng bộ của hệ kết cấu mà còn tối ưu hóa quy trình lắp dựng, mang lại tốc độ thi công nhanh chóng và đảm bảo an toàn tuyệt đối cho người lao động tại công trình.

6. Tại sao nên chọn đĩa bát giác D48 Ringlock của Thép Bảo Sơn?

Với bề dày kinh nghiệm trong lĩnh vực sản xuất và cung cấp thiết bị giàn giáo, Thép Bảo Sơn khẳng định uy tín bằng giải pháp vật tư chất lượng, được các nhà thầu tin tưởng lựa chọn qua 3 thế mạnh cốt lõi:

• Chất lượng sản phẩm đạt chuẩn kỹ thuật: Mỗi đĩa bát giác D48 tại Thép Bảo Sơn đều được kiểm soát nghiêm ngặt từ khâu lựa chọn thép nguyên liệu đến công nghệ dập khuôn chính xác. Sự đồng nhất về kích thước, khả năng chịu lực và độ bền của mối hàn giúp đảm bảo hệ kết cấu giàn giáo luôn vững chãi, an toàn tuyệt đối trong mọi điều kiện thi công.

• Giải pháp tối ưu hóa chi phí cho dự án: Chúng tôi không chỉ cung cấp vật tư mà còn hỗ trợ tư vấn kỹ thuật giúp nhà thầu chọn đúng thông số kỹ thuật phù hợp với quy mô công trình, nhằm tối đa hóa khả năng luân chuyển và tái sử dụng. Chính sách giá cạnh tranh cùng độ bền vượt trội giúp giảm đáng kể chi phí khấu hao vật tư trên mỗi công trình.

• Dịch vụ logistics và hậu mãi chuyên nghiệp: Với hệ thống kho bãi quy mô và quy trình xử lý đơn hàng linh hoạt, Thép Bảo Sơn cam kết tiến độ giao hàng nhanh chóng, đúng hẹn ngay cả với những dự án lớn trên toàn quốc. Đội ngũ chuyên viên sẵn sàng hỗ trợ kỹ thuật 24/7, đồng hành cùng nhà thầu trong suốt quá trình triển khai từ khâu báo giá đến khi hoàn thiện thi công thực tế.

7. Câu hỏi thường gặp về đĩa bát giác D48 Ringlock

Để giúp khách hàng hiểu rõ hơn về đặc tính kỹ thuật và tính tương thích của sản phẩm trong hệ giàn giáo, dưới đây là giải đáp cho các thắc mắc thường gặp về đĩa bát giác D48 Ringlock:

7.1. Đĩa bát giác D48 đóng vai trò gì trong cấu trúc giàn giáo?

Đây là bộ phận nút thắt trung tâm, đóng vai trò tiếp nhận và phân bổ tải trọng từ các thanh giằng ngang, giằng chéo truyền vào trụ đứng. Nhờ thiết kế bát giác, nó tạo ra sự liên kết vững chãi, đảm bảo hệ giàn giáo không bị xô lệch dưới áp lực trọng tải lớn trong quá trình thi công.

7.2. Tại sao lại chọn thép Q235/SS400 để sản xuất đĩa bát giác?

Các loại thép này sở hữu độ bền kéo và giới hạn chảy tối ưu, cho phép đĩa chịu được các lực tác động cường độ cao mà không bị biến dạng hay nứt gãy. Đây là yêu cầu bắt buộc để đảm bảo an toàn kết cấu giàn giáo khi lắp dựng ở độ cao lớn và chịu tải trọng động liên tục.

7.3. Độ dày đĩa từ 7mm – 8mm có ý nghĩa gì đối với khả năng chịu lực?

Độ dày này được tính toán kỹ lưỡng để đảm bảo bề mặt tiếp xúc của đĩa đủ cứng vững, chống lại hiện tượng bị xé rách hoặc biến dạng tại các lỗ liên kết khi gắn nêm giàn giáo. Độ dày tiêu chuẩn này cũng giúp mối hàn giữa đĩa và trụ đứng đạt độ sâu cần thiết, tăng khả năng truyền lực ổn định.

7.4. Tại sao đĩa chỉ được thiết kế chuyên dụng cho trụ đứng D48?

Đĩa được gia công với đường kính tâm lỗ chính xác để khớp hoàn toàn với đường kính ngoài Ø48mm của trụ đứng. Nếu sử dụng cho các kích thước trụ khác, sự sai lệch về đường kính sẽ làm suy giảm khả năng ôm sát, gây ra độ rơ, rung lắc và làm mất đi tính toàn vẹn của hệ kết cấu.

7.5. Công nghệ dập khuôn ảnh hưởng thế nào đến chất lượng đĩa bát giác?

Quy trình dập khuôn nguội giúp đĩa đạt độ chính xác cao về hình học và kích thước các lỗ liên kết, đảm bảo tính đồng nhất cho toàn bộ hệ thống. Các sản phẩm được dập đúng chuẩn sẽ loại bỏ được ứng suất dư trong kim loại, từ đó tăng tuổi thọ và khả năng chịu lực bền bỉ trong suốt vòng đời sử dụng.

Đĩa bát giác D48 Ringlock đóng vai trò là mắt xích then chốt, quyết định sự an toàn và vững chãi cho toàn bộ hệ thống giàn giáo Ringlock trong mọi quy mô công trình. Với thiết kế tối ưu, khả năng chịu lực vượt trội cùng độ bền cao, đây chính là giải pháp kỹ thuật tin cậy giúp nâng cao hiệu suất lắp dựng và tối ưu chi phí vận hành cho các nhà thầu chuyên nghiệp. Hãy liên hệ với Thép Bảo Sơn ngay hôm nay để được tư vấn kỹ thuật chi tiết và trang bị vật tư chất lượng nhất cho dự án của bạn!
