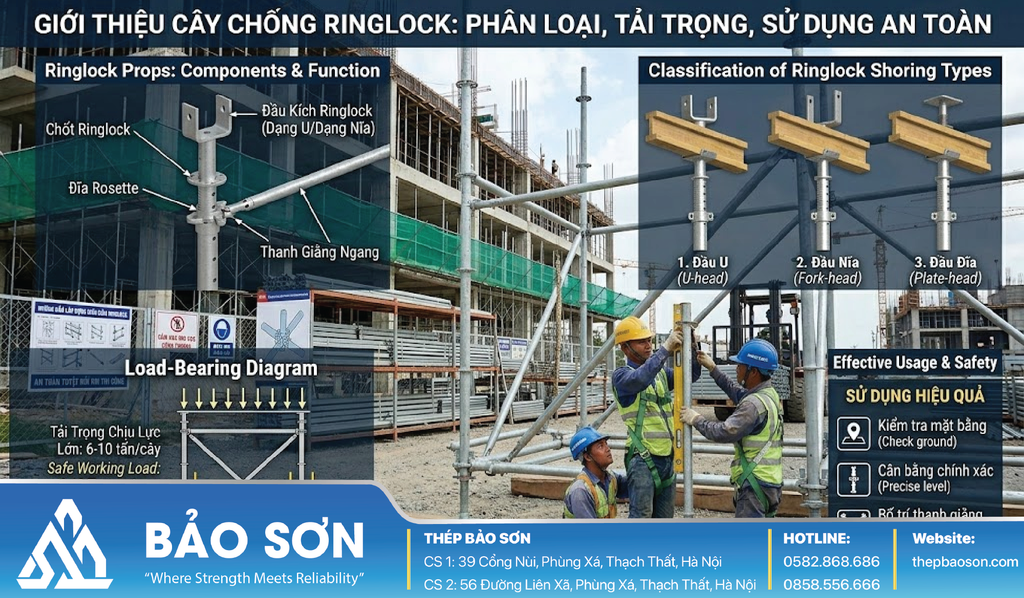

Cây chống Ringlock là gì? Phân loại, tải trọng và cách sử dụng hiệu quả

Trong lĩnh vực thi công xây dựng hiện đại, việc đảm bảo an toàn kết cấu chịu lực cho toàn bộ sàn và dầm bê tông luôn là ưu tiên hàng đầu của mọi nhà thầu. Cây chống Ringlock nổi lên như một giải pháp công nghệ tiên tiến nhờ khả năng chịu tải vượt trội, tính linh hoạt cao và sự an toàn tuyệt đối trong suốt quá trình vận hành. Việc hiểu rõ bản chất kỹ thuật cũng như quy trình lắp đặt dòng sản phẩm này sẽ giúp chủ đầu tư tối ưu hóa chi phí và đẩy nhanh tiến độ dự án. Hãy cùng khám phá giải pháp toàn diện này và liên hệ ngay với Thép Bảo Sơn để nhận báo giá ưu đãi cùng sự tư vấn chuyên sâu nhất cho công trình của bạn!

1. Cây chống Ringlock là gì?

Cây chống Ringlock (hay còn gọi là thanh chống đứng giàn giáo đĩa) đóng vai trò là hệ chịu tải trọng đứng cốt lõi trong toàn bộ hệ thống giàn giáo đĩa Ringlock. Được thiết kế với các cụm đĩa hoa thị hàn cố định trên thân ống thép theo khoảng cách tiêu chuẩn, thiết bị này tạo ra các điểm liên kết cực kỳ vững chắc với hệ thanh giằng ngang và giằng chéo. Nhờ cơ cấu khóa nêm thông minh, lực nén truyền từ sàn bê tông xuống sẽ được phân bổ đều qua các điểm liên kết không gian, từ đó giúp nâng cao khả năng chịu lực gấp nhiều lần so với các dòng giàn giáo khung truyền thống.

Cây chống Ringlock là gì?

• Là thành phần chịu lực chính toàn hệ thống: Cây chống Ringlock gánh vác toàn bộ tải trọng tĩnh từ hệ thống cốp pha, đà giáo và trọng lượng bê tông tươi trong quá trình đổ sàn, đồng thời chịu áp lực từ tải trọng động do sự di chuyển của công nhân cùng các thiết bị máy móc thao tác bên trên. Với khả năng truyền lực nén trực tiếp và ổn định xuống nền móng, thiết bị này đóng vai trò quyết định đến sự an toàn, độ cứng vững và độ biến dạng tối thiểu cho toàn bộ kết cấu công trình.

• Tích hợp đĩa hoa thị kiên cố: Các cụm đĩa hoa thị đúc nguyên khối được hàn bằng công nghệ tự động dọc theo thân cây chống theo bước khoảng cách định sẵn (thường là 0.5m). Mỗi đĩa hoa thị cung cấp tới 8 điểm kết nối trên cùng một mặt phẳng (bao gồm 4 liên kết vuông góc và 4 liên kết đường chéo), tạo nên một hệ khung không gian 3 chiều đồng bộ, liên kết siêu vững chắc và chống rung lắc chéo vượt trội.

• Tối ưu hóa thao tác tháo lắp: Nhờ cơ chế liên kết nêm khóa đĩa thông minh, công nhân thi công chỉ cần sử dụng búa gõ nhẹ để cố định hoặc tháo rời các thanh giằng mà không đòi hỏi kỹ thuật quá phức tạp. Thiết kế này giúp rút ngắn đáng kể thời gian lắp dựng và tháo dỡ hệ giàn giáo, tiết kiệm chi phí nhân công, giảm nguy cơ thất lạc phụ kiện và đẩy nhanh tiến độ tổng thể của dự án.

2. Cấu tạo tiêu chuẩn của cây chống Ringlock

Cấu tạo của cây chống Ringlock được tính toán vô cùng tỉ mỉ dựa trên các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đáp ứng các yêu cầu khắt khe trong thi công xây dựng. Sản phẩm thường được chế tạo từ các ống thép cường độ cao có khả năng chống biến dạng và chịu xoắn cực tốt dưới tác động của ngoại lực. Mọi chi tiết từ độ dày thành ống, chất lượng đường hàn cho đến lớp phủ bảo vệ bề mặt đều trải qua quy trình kiểm định nghiêm ngặt trước khi xuất xưởng. Điều này đảm bảo rằng mỗi sản phẩm khi đưa vào công trường đều đạt hiệu suất vận hành tối đa và độ bền vượt trội theo thời gian.

Cấu tạo tiêu chuẩn của cây chống Ringlock

• Sử dụng ống thép D48 chuẩn chịu lực: Sản phẩm sử dụng chất liệu ống thép cường độ cao có đường kính ngoài tiêu chuẩn phi 48mm, với độ dày linh hoạt từ 2.0mm đến 2.5mm tùy theo yêu cầu chịu tải của từng công trình. Quy cách này giúp tối ưu hóa khả năng chống uốn cong, chống xoắn và tăng cường độ cứng vững tối đa cho toàn bộ hệ thanh chống đứng khi chịu lực nén cực lớn.

• Đĩa hoa thị hàn tự động chắc chắn: Các cụm đĩa hoa thị bằng thép đúc nguyên khối với độ dày khoảng 8mm được hàn cố định xung quanh thân cây chống bằng công nghệ hàn tự động hiện đại. Phương pháp này đảm bảo mối hàn kín, đồng đều, thẩm mỹ cao và đạt khả năng chịu lực cắt cực lớn, ngăn ngừa hoàn toàn tình trạng nứt gãy hay xé rách mối nối dưới tác động của ngoại lực rung lắc.

• Xử lý bề mặt bằng công nghệ mạ kẽm nóng: Toàn bộ thân cây chống được phủ lớp mạ kẽm nhúng nóng (hoặc mạ kẽm điện phân) bảo vệ toàn diện cả mặt trong lẫn mặt ngoài ống thép. Lớp phủ này đóng vai trò như một lá chắn kiên cố, chống lại sự ăn mòn của hóa chất, hiện tượng gỉ sét do nước mưa cũng như sự tác động khắc nghiệt của thời tiết công trường, giúp kéo dài tuổi thọ thiết bị và duy trì độ bền qua nhiều chu kỳ tái sử dụng.

3. Phân loại cây chống Ringlock phổ biến hiện nay

Nhằm đáp ứng linh hoạt các độ cao tầng và phương án thi công khác nhau, cây chống Ringlock được sản xuất với nhiều quy cách chiều dài đa dạng. Việc phân loại chuẩn xác theo kích thước giúp các kỹ sư dễ dàng tính toán bài toán chia tầng giàn giáo, giảm bớt số lượng mối nối không cần thiết và tối ưu hóa lượng vật tư sử dụng. Mỗi kích thước cây chống đều mang lại những ưu thế riêng biệt cho từng loại hình công trình từ dân dụng đến công nghiệp.Dưới đây là chi tiết các dòng chiều dài cây chống Ringlock đang được ứng dụng rộng rãi nhất trên thị trường hiện nay.

3.1 Cây chống Ringlock 1m

Cây chống Ringlock kích thước 1.0m là đoạn cây chống ngắn nhất, thường được sử dụng làm đoạn điều chỉnh chiều cao ở tầng trên cùng hoặc tầng đáy của hệ giàn giáo. Sản phẩm này cực kỳ linh hoạt trong việc bù đắp các khoảng không gian hẹp hoặc kết hợp với kích chân, kích đầu để căn chỉnh cao độ sàn một cách chuẩn xác.

• Kích thước nhỏ gọn linh hoạt: Nhờ chiều dài thiết kế tối ưu chỉ 1m thiết bị rất dễ dàng vận chuyển, bốc xếp, lưu kho cũng như xoay xở trong các không gian thi công chật hẹp, góc khuất; đồng thời hỗ trợ điều chỉnh cao độ cực kỳ linh hoạt cho hệ khung đỡ.

• Đóng vai trò nối tầng điều chỉnh: Dùng làm tầng giàn giáo bù đắp chiều cao hoặc căn chỉnh các mốc cao độ lẻ tại những vị trí dầm phụ, sàn giật cấp, khu vực ban công hay vách ngắt tầng mà các loại cây chống kích thước tiêu chuẩn dài hơn không thể đáp ứng vừa vặn.

3.2 Cây chống Ringlock 1.5m

Dòng cây chống Ringlock 1.5m được thiết kế dành riêng cho các dự án nhà ở dân dụng vừa và nhỏ hoặc các công trình cải tạo có chiều cao tầng thấp. Loại cây chống này đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật khi làm hệ đỡ cốp pha sàn cho các nhịp dầm tầm trung.

• Phù hợp chiều cao tầng thấp: Đáp ứng tối ưu cho các công trình nhà ở dân dụng hoặc các tầng kỹ thuật có chiều cao trần trung bình từ 3.0m đến 3.2m khi kết hợp cùng kích chân và kích đầu; giúp căn chỉnh mốc độ cao vừa vặn mà không làm dư thừa vật tư hay gây vướng mắc không gian.

• Dễ dàng thao tác lắp ghép: Sở hữu trọng lượng vừa phải cùng kích thước gọn gàng, thiết bị giúp người thợ dễ dàng di chuyển, dựng lắp và thao tác trong không gian thi công hẹp mà không tốn nhiều sức lực, đồng thời không phụ thuộc vào các thiết bị nâng hạ cơ giới nặng.

3.3 Cây chống Ringlock 2.0m

Cây chống Ringlock 2.0m được đánh giá là dòng kích thước tiêu chuẩn và phổ biến nhất trên mọi công trường xây dựng hiện nay. Với chiều dài lý tưởng, sản phẩm này xuất hiện ở hầu hết các hệ giàn giáo chống sàn bê tông cũng như hệ giàn giáo bao che ngoài cho các tòa nhà cao tầng.

• Tỷ lệ ứng dụng cao nhất thị trường: Mẫu cây chống tiêu chuẩn này được đa số các nhà thầu ưu tiên sử dụng nhờ đạt sự cân bằng hoàn hảo giữa chiều cao, sức chịu tải và tính thuận tiện trong việc phân chia tầng giàn giáo cho hầu hết các quy mô công trình.

• Tối ưu hóa khả năng liên kết giằng: Với chiều dài 2.0m khoảng cách giữa các đĩa hoa thị được bố trí cực kỳ chuẩn xác, giúp việc lắp đặt các thanh giằng ngang nằm vừa tầm ngực của công nhân, tạo sự thuận tiện tối đa khi thao tác và mang lại sự kiên cố chống rung lắc cho toàn hệ thống.

3.4 Cây chống Ringlock 2.5m

Đối với các công trình đòi hỏi chiều cao thông thủy lớn như nhà xưởng công nghiệp, trung tâm thương mại hay kho bãi, cây chống Ringlock 2.5m là sự lựa chọn tối ưu hàng đầu. Kích thước này giúp giảm đáng kể số lượng mối nối giữa các thanh chống, từ đó gia tăng tính ổn định tổng thể cho hệ thống.

• Tối ưu hóa chiều cao vượt trội: Phù hợp hoàn hảo cho các công trình có thiết kế trần cao như sảnh trung tâm thương mại, tầng hầm, showroom hoặc các sàn nhà xưởng công nghiệp, giúp đẩy nhanh chiều cao hệ giàn giáo mà không cần ghép nối quá nhiều tầng.

• Giảm thiểu tối đa số lượng mối nối: Chiều dài lớn giúp hạn chế tối đa số điểm nối ống (spigot), từ đó làm giảm nguy cơ lệch tâm hay biến dạng tại các khớp nối khi toàn bộ hệ thống phải gánh tải trọng cực lớn.

• Tăng tốc độ dựng giàn giáo: Giúp nâng cao chiều cao hệ thống nhanh chóng chỉ với ít thao tác lắp ghép hơn, góp phần cắt giảm nhân công và rút ngắn đáng kể tiến độ thi công chung của dự án.

3.5 Cây chống Ringlock 3.0m

Cây chống Ringlock 3.0m đại diện cho giải pháp thi công chuyên dụng cho các đại dự án, các công trình hạ tầng giao thông hoặc cầu đường có quy mô đặc biệt lớn. Việc sử dụng các thanh chống dài đòi hỏi quy trình kỹ thuật kiểm soát tải trọng khắt khe nhưng lại mang lại hiệu quả thi công vượt trội.

• Giải pháp cho không gian thông tầng: Là kích thước cây chống đơn lớn nhất, chuyên dụng cho các kết cấu tầng siêu cao, hệ cầu vượt, thông tầng biệt thự hoặc nhà ga mà các dòng cây chống ngắn phải mất nhiều tầng nối mới đạt tới.

• Tiết kiệm vật tư và nhân công: Nhờ kích thước vượt trội, số lượng thanh chống đứng và phụ kiện kết nối cần sử dụng trên tổng thể công trình được giảm bớt đáng kể, tối ưu chi phí đầu tư vật tư và rút ngắn thời gian lắp dựng/tháo dỡ.

4. Tải trọng của cây chống Ringlock

Tải trọng chịu lực của cây chống Ringlock luôn là thông số kỹ thuật quan trọng hàng đầu mà các kỹ sư kết cấu phải tính toán kỹ lưỡng trước khi đưa vào bản vẽ thi công. Khác với các hệ giàn giáo thông thường, khả năng chịu tải của Ringlock không chỉ phụ thuộc vào bản thân ống thép mà còn phụ thuộc chặt chẽ vào khoảng cách lắp đặt các thanh giằng ngang và giằng chéo. Việc tuân thủ đúng sơ đồ bố trí giằng sẽ giúp cây chống phát huy tối đa sức chịu tải thiết kế mà không gặp rủi ro bị mất ổn định gợn sóng hay uốn dọc.

Tải trọng của cây chống Ringlock

• Khả năng chịu tải trọng cực cao: Một cây chống Ringlock đơn lẻ có khả năng chịu tải trọng làm việc an toàn dao động từ 2.000kg đến trên 3.000kg (tương đương 2 - 3 tấn/cột), vượt trội gấp 2 đến 3 lần so với các hệ giàn giáo khung truyền thống nhờ khả năng phân bổ lực nén tối ưu.

• Phụ thuộc vào sơ đồ giằng không gian: Sức chịu tải của hệ thống tỉ lệ thuận với mật độ lắp đặt giằng; khi khoảng cách giữa các bước giằng ngang càng ngắn (ví dụ căn chỉnh từ 1.5m xuống 1.0m, chiều dài tính toán uốn dọc của cây chống sẽ giảm đáng kể, từ đó giúp nâng cao độ ổn định và tăng cường sức chịu tải tổng thể.

• Đảm bảo hệ số an toàn cao: Tất cả các chỉ số tải trọng chịu lực của cây chống Ringlock đều được thiết kế và kiểm định đi kèm hệ số an toàn nghiêm ngặt từ 2.0 đến 2.5 lần, giúp toàn bộ kết cấu đứng vững trước các tác động va đập đột ngột, hiện tượng rung lắc thiết bị hoặc tình trạng lệch tải ngoài dự kiến trong suốt quá trình đổ bê tông tươi.

5. Ứng dụng thực tế của cây chống Ringlock

Nhờ sở hữu nhiều ưu điểm vượt trội về độ bền, khả năng chịu tải và tính linh hoạt trong lắp ghép, cây chống Ringlock đã trở thành thiết bị không thể thiếu trong vô số loại hình công trình. Từ các dự án nhà ở dân dụng, cao ốc văn phòng cho đến các công trình hạ tầng kỹ thuật phức tạp, sản phẩm này luôn khẳng định được giá trị sử dụng tối ưu. Sự đa năng của hệ thống giúp nhà thầu dễ dàng luôn chuyển vật tư qua nhiều giai đoạn thi công khác nhau mà không lo lãng phí.

6. Cách sử dụng cây chống Ringlock đúng kỹ thuật

Để cây chống Ringlock phát huy trọn vẹn sức mạnh chịu lực và đảm bảo an toàn tuyệt đối cho người lao động, việc tuân thủ quy trình thi công đúng kỹ thuật là điều bắt buộc. Thực tế cho thấy, phần lớn các sự cố giàn giáo xảy ra trên công trường đều xuất phát từ sai sót trong khâu lắp dựng, nền móng yếu hoặc thao tác chốt khóa không đúng quy chuẩn. Do đó, ban quản lý dự án cần giám sát chặt chẽ từng công đoạn từ chuẩn bị mặt bằng cho đến khi nghiệm thu bàn giao hệ thống. Các quy tắc kỹ thuật dưới đây là kim chỉ nam giúp bạn vận hành hệ thống cây chống Ringlock an toàn và hiệu quả nhất.

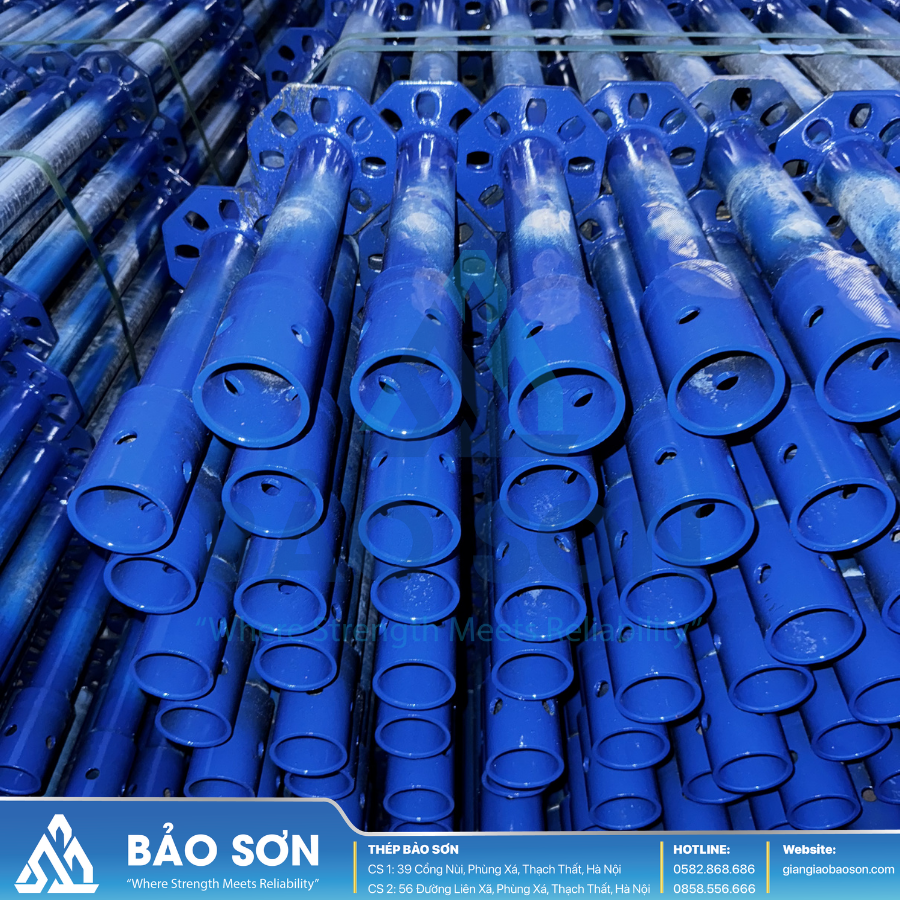

Cách sử dụng cây chống Ringlock đúng kỹ thuật

6.1 Lắp đặt đúng quy trình

Quy trình lắp đặt chuẩn bắt đầu từ việc chuẩn bị mặt bằng móng phẳng, chắc chắn và đặt các kích chân gia tải bên dưới. Công nhân cần tiến hành dựng các cây chống đứng, chèn thanh giằng ngang và đóng chốt nêm bằng búa chuyên dụng để tạo sự liên kết chặt chẽ ngay từ tầng khung đầu tiên.

• Đảm bảo móng đặt giàn giáo vững chắc: Nền đất hoặc sàn bê tông bên dưới phải được kiểm tra, đầm nén phẳng, hoàn toàn không bị sụt nở hay đọng nước. Bắt buộc phải kê đặt chân kích trên các tấm lót gỗ hoặc tấm lót thép chuyên dụng có diện tích bề mặt lớn nhằm phân bổ đều tải trọng nén xuống nền mặt bằng, ngăn ngừa tuyệt đối hiện tượng lún nghiêng cục bộ hay xê dịch chân giàn giáo trong suốt quá trình thi công.

• Khóa chặt các chốt nêm đĩa: Công nhân lắp đặt phải dùng búa chuyên dụng gõ trực tiếp và chắc chắn vào chốt nêm trên các đĩa hoa thị cho đến khi chốt sập hoàn toàn vào ngàm liên kết. Việc khóa chặt này đảm bảo tuyệt đối các điểm nối không bị rơ lắc, xê dịch hay bung ra dưới tác động của lực rung lắc từ máy móc và các va đập cơ học trên công trường.

6.2 Không vượt tải

Một trong những nguyên tắc sinh tồn trên công trường là tuyệt đối không được chất tải vượt quá giới hạn thiết kế của hệ giàn giáo. Việc tập trung vật liệu quá nặng tại một điểm sàn sẽ gây ra hiện tượng lệch tải nguy hiểm, dễ dẫn đến nguy cơ đổ gãy dây chuyền toàn bộ hệ thống.

• Phân bố đều vật tư trên sàn thao tác: Các loại vật liệu xây dựng nặng như gạch, thép, bê tông tươi cũng như thiết bị máy móc thi công phải được rải đều trên toàn bộ bề mặt mặt sàn. Tuyệt đối không chất đống hoặc tập trung vật liệu quá tải tại một vị trí cố định nhằm tránh gây lệch tải cục bộ, giảm thiểu nguy cơ uốn cong hoặc gãy sập dây chuyền toàn bộ hệ thống đà giáo.

• Tuân thủ bản vẽ thiết kế thi công: Mọi quy trình chất tải và đổ bê tông đều phải bám sát chính xác theo bảng tính toán sức chịu tải đã được kỹ sư giám sát phê duyệt. Tuyệt đối không tự ý tăng chiều dày lớp bê tông tươi, chất vượt hạn mức quy định hoặc đưa các thiết bị vượt quá tải trọng cho phép lên hệ thống khung đỡ.

6.3 Kiểm tra định kỳ

Công tác kiểm tra, bảo dưỡng hệ thống giàn giáo phải được thực hiện thường xuyên và liên tục trong suốt quá trình thi công. Việc phát hiện sớm các hiện tượng cong vênh, chốt nêm bị lỏng hay chân kích bị biến dạng sẽ giúp ngăn chặn kịp thời các rủi ro mất an toàn tiềm ẩn.

• Rà soát trước và sau mỗi ca làm việc: Kỹ thuật viên an toàn bắt buộc phải tiến hành rà soát tỉ mỉ lại toàn bộ các điểm chốt nêm, chân kích điều chỉnh, hệ thanh giằng ngang/chéo và độ thẳng đứng của từng cây chống trước khi cho công nhân bước vào ca làm việc mới, đảm bảo hệ thống luôn trong trạng thái làm việc an toàn nhất.

• Kiểm tra đặc biệt sau sự cố thời tiết: Sau khi xuất hiện các đợt mưa lớn kéo dài, bão gió mạnh hoặc các chấn động rung lắc bất thường trên công trường, bắt buộc phải kiểm tra ngay lại độ ổn định của nền móng và toàn bộ kết cấu khung chống. Việc này giúp phát hiện kịp thời các hiện tượng lún nghiêng, sụt móng hoặc lỏng chốt để đưa ra biện pháp xử lý an toàn trước khi tiếp tục công việc.

7. Vì sao nên mua cây chống Ringlock tại Giàn Giáo Bảo Sơn?

Giàn Giáo Bảo Sơn (Công ty TNHH Cơ Kim Khí Bảo Sơn SBK) tự hào là đơn vị tiên phong hàng đầu tại Việt Nam chuyên sản xuất và phân phối các sản phẩm cây chống Ringlock đạt chuẩn chất lượng quốc tế. Tất cả các sản phẩm của chúng tôi đều được chế tạo trên dây chuyền công nghệ hiện đại, kiểm định chất lượng gắt gao nhằm mang lại sự an tâm tuyệt đối cho mọi công trình. Lựa chọn Thép Bảo Sơn chính là lựa chọn giải pháp an toàn, tiết kiệm và bền vững nhất cho dự án của bạn.

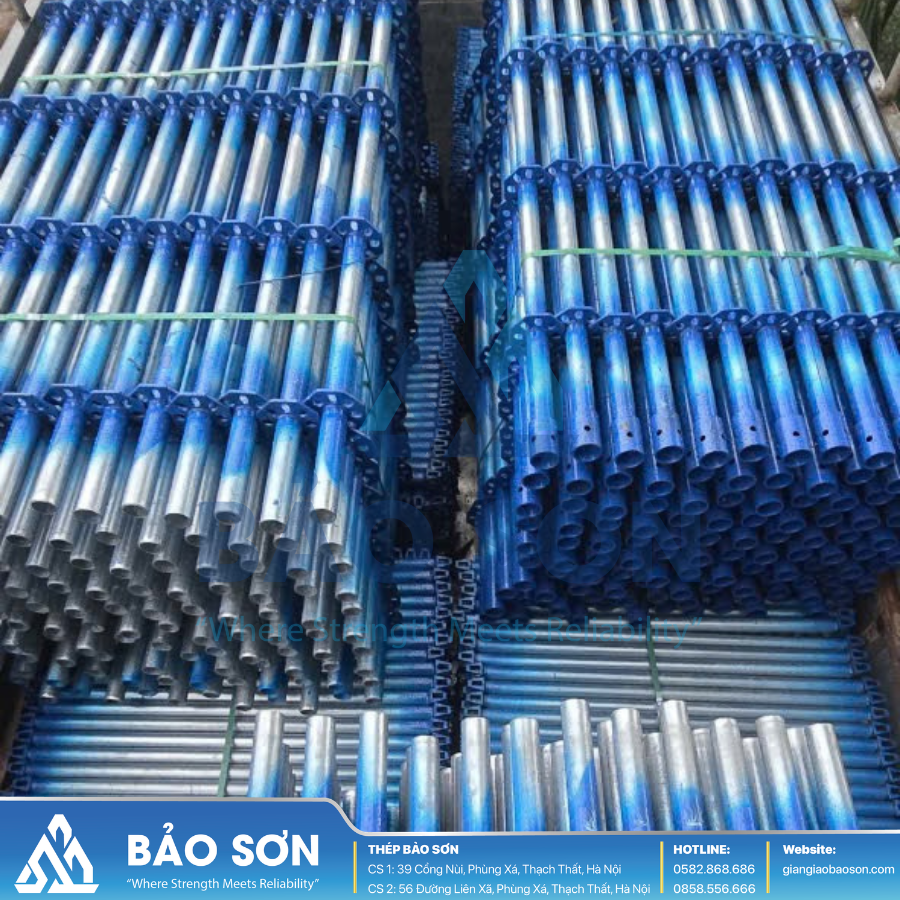

Vì sao nên mua cây chống Ringlock tại Giàn Giáo Bảo Sơn?

• Thép nguyên liệu chuẩn chất lượng cao: Bảo Sơn cam kết sử dụng 100% ống thép chính phẩm đạt tiêu chuẩn kỹ thuật nghiêm ngặt, sở hữu độ dày chuẩn xác cùng độ bền kéo vượt trội. Chúng tôi tuyệt đối nói không với các loại thép mỏng, thép kém chất lượng, gian lận độ dày hay thép tái chế, đảm bảo sản phẩm có khả năng chịu tải trọng lớn và không bị móp méo, biến dạng trong môi trường thi công khắc nghiệt.

• Công nghệ hàn tự động chính xác: Toàn bộ các cụm đĩa hoa thị được gia công hàn cố định vào thân ống thép bằng hệ thống robot hàn tự động tiên tiến. Công nghệ này mang lại đường hàn đồng đều, ngấu sâu, thẩm mỹ cao và đặc biệt là khả năng chịu lực cắt, lực xé cực tốt, giúp mối nối luôn kiên cố ngay cả khi công trình chịu lực tác động hay rung lắc mạnh từ máy móc.

• Giá thành cạnh tranh tận gốc nhà máy: Với lợi thế là đơn vị trực tiếp sản xuất và phân phối không qua bất kỳ khâu trung gian nào, Giàn Giáo Bảo Sơn mang đến cho quý khách hàng mức giá gốc tối ưu nhất thị trường. Đi kèm với đó là các chính sách chiết khấu hấp dẫn cho đơn hàng lớn, chính sách linh hoạt cho đại lý cùng dịch vụ hỗ trợ vận chuyển nhanh chóng, tận nơi cho mọi công trình.

Hệ cây chống Ringlock không chỉ là một thiết bị xây dựng thông thường, mà còn là giải pháp công nghệ tối ưu giúp nâng cao độ bền vững, tính an toàn tuyệt đối và hiệu quả kinh tế cho mọi công trình. Việc hiểu rõ cấu tạo, lựa chọn đúng kích thước và tuân thủ quy trình thi công kỹ thuật sẽ giúp các nhà thầu tối ưu tiến độ, đồng thời cắt giảm tối đa chi phí phát sinh. Nếu bạn đang tìm kiếm một đối tác đồng hành tin cậy, cung cấp sản phẩm giàn giáo chuẩn chất lượng quốc tế với chi phí tối ưu nhất, Thép Bảo Sơn luôn sẵn sàng hỗ trợ. Đội ngũ kỹ thuật của chúng tôi luôn túc trực để tư vấn giải pháp phù hợp nhất cho quy mô công trình của bạn — hãy liên hệ với Thép Bảo Sơn ngay hôm nay để nhận báo giá ưu đãi tận gốc từ nhà máy!
