Trọng lượng giáo nêm là bao nhiêu? Bảng tra chi tiết theo từng quy cách

Khi tính toán chi phí và phương án thi công cho công trình, trọng lượng giáo nêm luôn là yếu tố được các nhà thầu quan tâm hàng đầu. Thực chất, đây là tổng số cân nặng của các bộ phận cấu thành nên hệ giáo nêm, bao gồm cây chống, thanh giằng và phụ kiện. Biết chính xác con số này giúp bạn kiểm soát tốt tải trọng sàn và chi phí vận chuyển. Hãy cùng giàn giáo Bảo Sơn tra cứu bảng trọng lượng chi tiết ngay dưới đây để đưa ra lựa chọn chuẩn xác nhất.

1. Trọng lượng giáo nêm là gì?

Để xây dựng một công trình bền vững, việc nắm rõ thông số kỹ thuật của hệ thống giàn giáo đỡ sàn là điều bắt buộc đối với mọi kỹ sư. Dưới đây là những định nghĩa cơ bản và cốt lõi nhất về chỉ số cân nặng của hệ giáo này nhằm giúp bạn có cái nhìn toàn diện trước khi triển khai thi công.

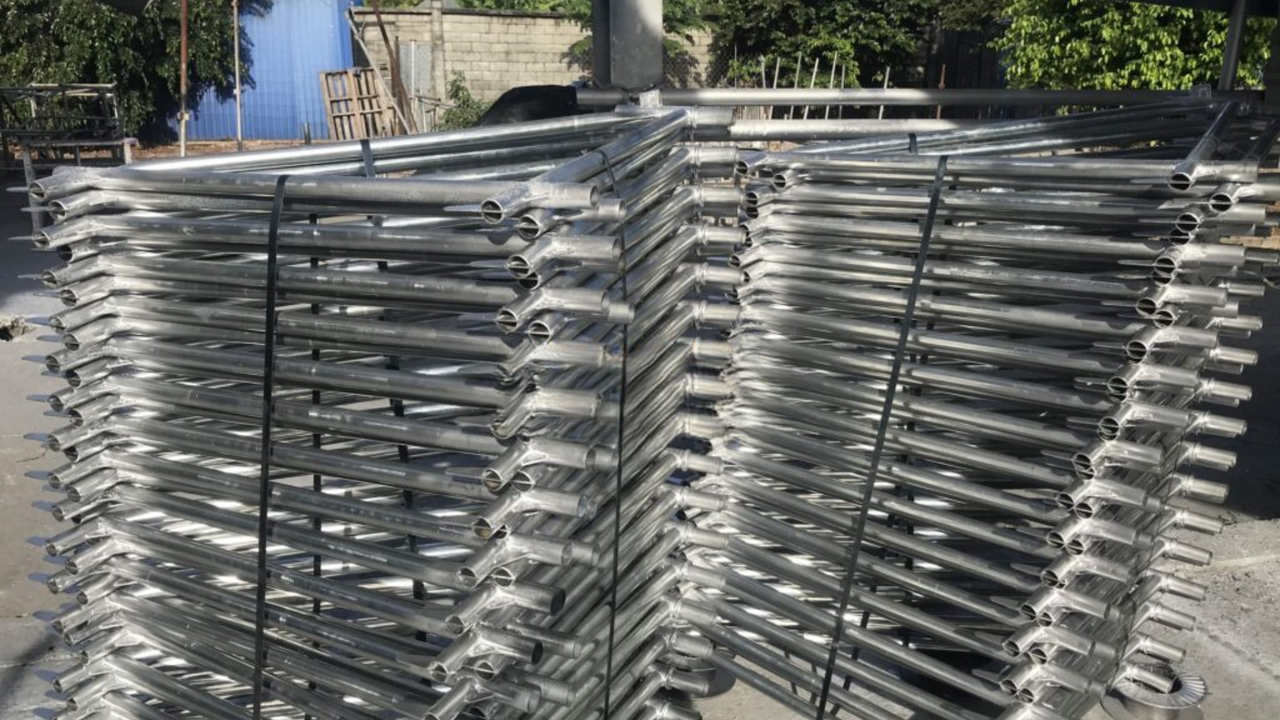

Trọng lượng giáo nêm là gì?

1.1. Khái niệm trọng lượng giáo nêm

Trọng lượng giáo nêm được hiểu là tổng khối lượng vật lý tính bằng kilogam (kg) của từng chi tiết cấu thành nên hệ giàn giáo hoàn chỉnh. Chỉ số này do nhà sản xuất quy định dựa trên các thông số hình học bao gồm chiều dài, đường kính ống thép và độ dày thành ống. Mỗi bộ phận từ cây chống đứng, thanh giằng ngang đến chốt nêm hàn trên thân giáo đều có mức cân nặng barem riêng biệt.

1.2. Vì sao cần biết trọng lượng giáo nêm trước khi mua hoặc thuê?

Biết chính xác khối lượng của thiết bị giúp các đơn vị thầu tính toán được tổng tải trọng đè lên mặt nền bãi lưu kho hoặc sàn phân tầng thi công. Việc này còn giúp bộ phận logistic lựa chọn trọng tải xe chuyên chở phù hợp, tối ưu hóa chi phí vận chuyển chặng dài và lên phương án bố trí nhân công bốc xếp hợp lý. Nếu không nắm vững số liệu này, doanh nghiệp rất dễ bị động về chi phí phát sinh khi xe quá tải hoặc thiếu người hạ hàng.

1.3. Trọng lượng giáo nêm có ảnh hưởng đến chất lượng và khả năng chịu tải không?

Câu trả lời là có và mối quan hệ này tỷ lệ thuận với nhau trong điều kiện tiêu chuẩn sản xuất đạt chất lượng đồng đều. Một hệ giàn giáo có khối lượng nặng đồng nghĩa với việc phôi thép sử dụng có độ dày thành ống cao và lượng carbon đạt chuẩn kết cấu. Do đó, những bộ giáo nêm dày dặn luôn mang lại khả năng chống phình ống, chống cong vênh dưới áp lực tải trọng tĩnh lớn từ bê tông tươi.

2. Bảng trọng lượng giáo nêm theo từng bộ phận

Mỗi bộ phận trong kết cấu giàn giáo nêm đảm nhận một vai trò chịu lực cơ học khác nhau từ phương đứng cho đến phương ngang. Do đó, việc bóc tách khối lượng chi tiết cho từng cấu kiện dưới đây sẽ giúp bạn dễ dàng lập bảng dự toán vật tư chính xác nhất.

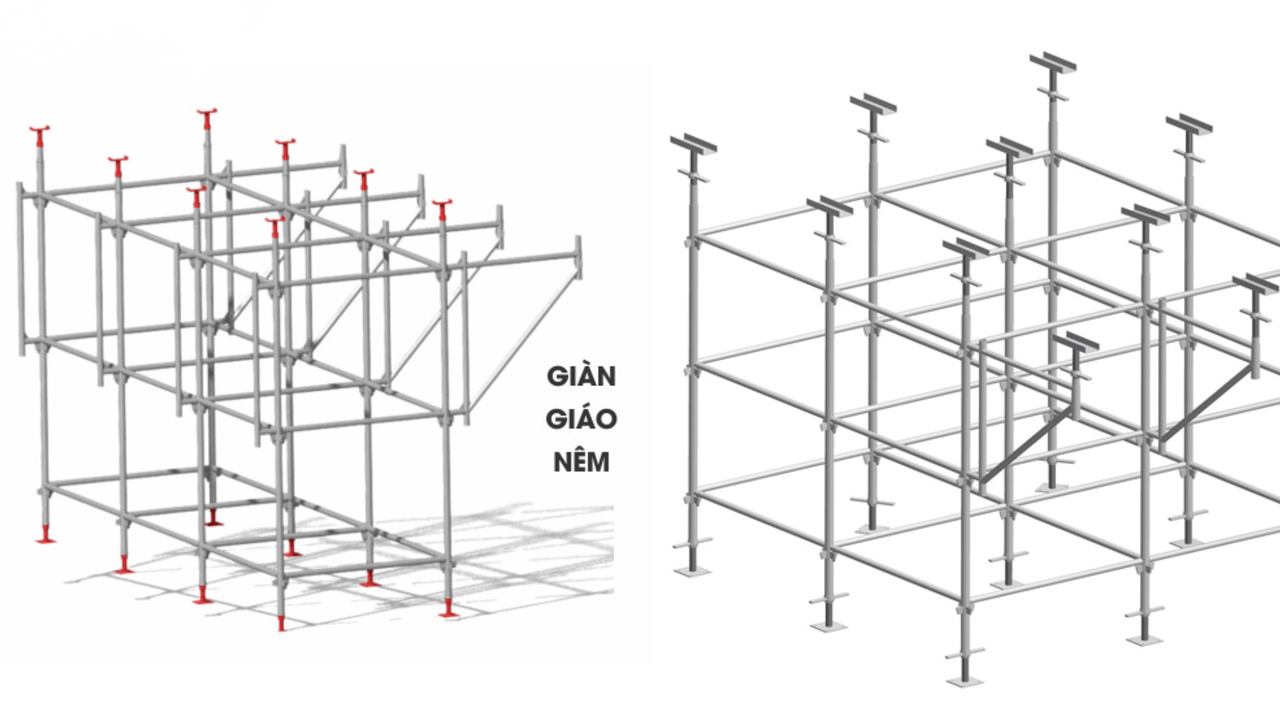

Bảng trọng lượng giáo nêm theo từng bộ phận

2.1. Trọng lượng cây chống đứng giáo nêm

Cây chống đứng là bộ phận chịu lực cốt lõi theo phương thẳng đứng của toàn bộ hệ sàn, thường làm bằng ống thép phi 49. Cân nặng của bộ phận này dao động mạnh từ 3kg cho đến hơn 10kg phụ thuộc trực tiếp vào chiều cao thiết kế và độ dày phôi thép. Bạn có thể tham khảo bảng dữ liệu chuẩn kỹ thuật sau:

2.2. Trọng lượng thanh giằng ngang giáo nêm

Thanh giằng ngang giữ nhiệm vụ liên kết các cây chống đứng để tạo thành một hệ khung chịu lực đa chiều vững chắc. Được gia công từ ống thép phi 42, trọng lượng giáo nêm ở hạng mục thanh giằng này dao động nhẹ từ 1.1kg đến gần 3.5kg. Chi tiết quy cách tương ứng với cân nặng thực tế cụ thể gồm:

2.3. Trọng lượng thanh chống đà giáo nêm

Thanh chống đà (hay còn gọi là chống dầm) được thiết kế chuyên dụng để chịu lực tại vị trí các đà kiềng hoặc mép dầm biên công trình. Linh kiện này chịu ứng suất uốn cục bộ cực kỳ lớn nên yêu cầu cấu trúc mối hàn chốt nêm phải cực kỳ dày dặn. Thông thường, một thanh chống đà tiêu chuẩn dài 1.2m có cân nặng dao động khoảng 3.6kg đến 4.2kg tùy thuộc độ dày ống.

2.4. Trọng lượng chống consol giáo nêm

Chống consol có hình dạng kiềng tam giác đặc trưng, dùng để mở rộng không gian thi công hoặc đỡ các khu vực dầm đưa ra ngoài biên sàn. Kết cấu của thanh chống consol đòi hỏi sự kết hợp giữa các đoạn ống phi 42 ngắn và hệ khung chốt khóa chịu lực đan xen. Khối lượng của một cụm chống consol hoàn thiện thường rơi vào khoảng 4.5kg đến 5.2kg cho mỗi sản phẩm.

2.5. Trọng lượng kích U, kích chân và chân đế

Kích tăng U và kích chân là hai phụ kiện kiểm soát cao độ, giúp cân bằng toàn bộ hệ giáo nêm trên mặt nền lồi lõm. Bộ phận này thường sử dụng thép ống đặc hoặc ống rỗng phi 34 có cán ren vuông chịu lực lớn dọc suốt thân kích. Một chiếc kích tăng tiêu chuẩn dài 0.5m có cân nặng thực tế dao động từ 1.6kg đến 2.4kg tùy thuộc vào độ đặc của phôi thép.

3. Trọng lượng cây chống đứng giáo nêm theo chiều cao phổ biến

Cây chống đứng đóng vai trò như xương sống quyết định sự thành bại về độ an toàn của toàn bộ giàn giáo sàn bê tông. Việc hiểu rõ từng mức trọng lượng ứng với các kích thước chiều cao thông dụng sẽ giúp kỹ sư hiện trường thao tác lắp ráp chuẩn hơn.

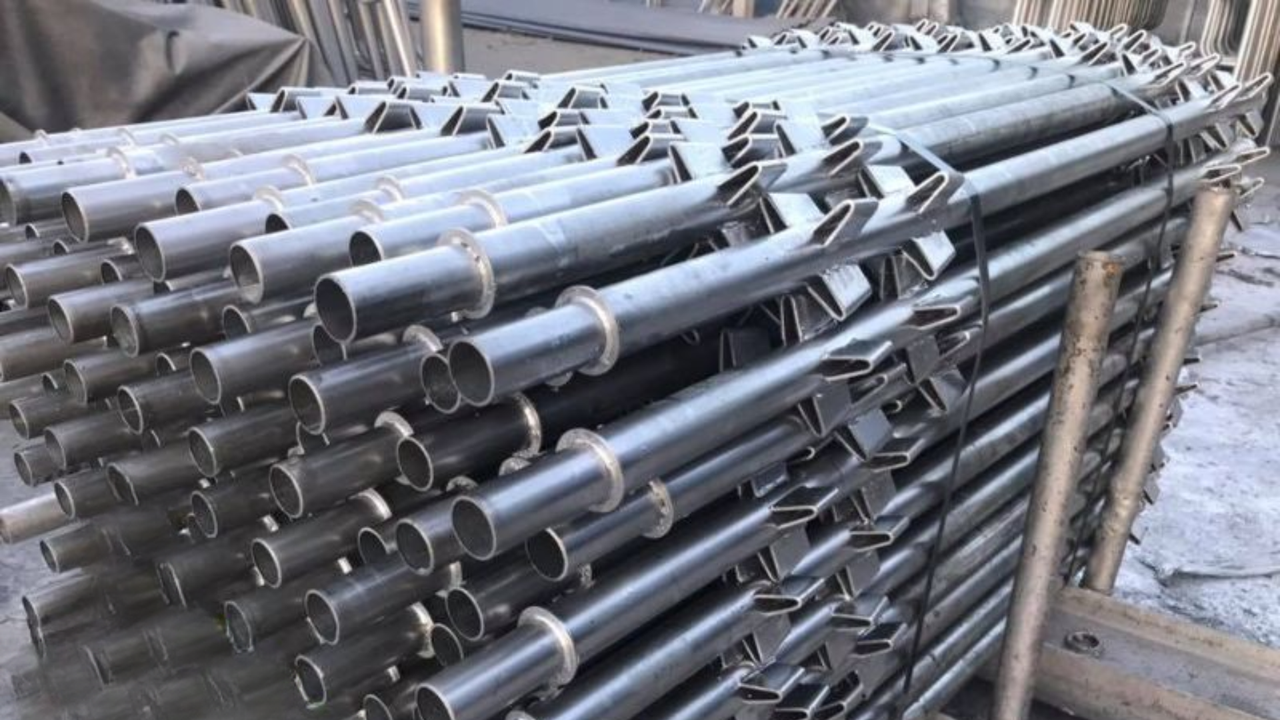

Trọng lượng cây chống đứng giáo nêm theo chiều cao phổ biến

3.1. Cây chống đứng giáo nêm 1m nặng bao nhiêu?

Cây chống đứng 1m là kích thước ngắn nhất trong hệ giáo nêm, thường bố trí tại các vị trí giật cấp hoặc sàn phụ có cao độ thấp. Với kết cấu gồm 1 hoặc 2 cụm tai nêm hàn trực tiếp dọc thân ống phi 49, dòng sản phẩm này có trọng lượng trung bình từ 3.1kg (đối với ống dày 1.8ly) đến 3.5kg (đối với ống dày 2.0ly).

3.2. Cây chống đứng giáo nêm 1.5m nặng bao nhiêu?

Loại chống đứng dài 1.5m được sử dụng linh hoạt để nối kết cấu hoặc dùng riêng cho các khu vực tầng hầm có trần thấp. Trọng lượng giáo nêm của cấu kiện này nằm trong khoảng 4.5kg đến 5.0kg, đảm bảo người thợ cốp pha có thể cầm nắm bằng một tay để lắp dựng liên tục mà không gây mỏi cơ.

3.3. Cây chống đứng giáo nêm 2m nặng bao nhiêu?

Đây là modul chiều cao được tiêu thụ mạnh nhất trên thị trường hiện nay nhờ tương thích hoàn hảo với chiều cao thông thủy sàn nhà phố thông dụng. Đối với dòng thép mạ kẽm tiêu chuẩn dày 2.0ly, mỗi cây chống đứng 2m sẽ có khối lượng đạt khoảng 6.5kg đến 6.7kg. Mức trọng lượng này mang đến sự cân bằng tối ưu giữa khả năng chịu lực nén đỉnh và sự tiện lợi khi thi công.

3.4. Cây chống đứng giáo nêm 2.5m và 3m nặng bao nhiêu?

Các đoạn chống đứng dài 2.5m và 3.0m chuyên dùng cho những công trình có cao độ sàn lớn như trung tâm thương mại hoặc sảnh nhà hát. Do chiều dài lớn nên chúng rất dễ bị uốn cong nếu thép quá mỏng, vì vậy nhà thầu luôn ưu tiên dùng loại dày 2.0ly. Trọng lượng của cây 2.5m đạt khoảng 8.3kg và cây 3m đạt ngưỡng từ 9.8kg đến hơn 10.2kg cho mỗi cây.

4. Các yếu tố ảnh hưởng đến trọng lượng giáo nêm

Không phải ngẫu nhiên mà cùng một kích thước chiều cao nhưng sản phẩm của các xưởng sản xuất lại có sự chênh lệch cân nặng lớn. Những phân tích chuyên sâu dưới đây sẽ bóc tách các yếu tố tác động trực tiếp lên chỉ số khối lượng của giàn giáo.

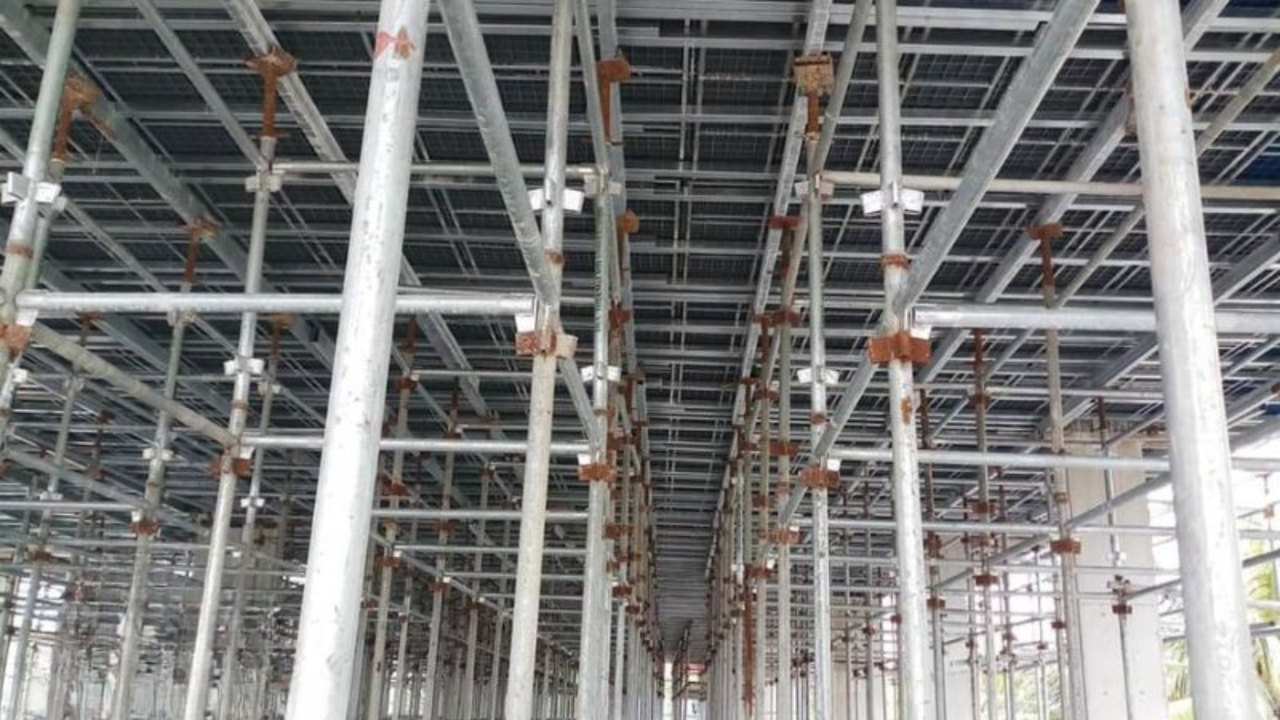

Các yếu tố ảnh hưởng đến trọng lượng giáo nêm

4.1. Độ dày ống thép 1.8ly, 2ly hoặc theo quy cách đặt hàng

Độ dày của thành ống thép chính là yếu tố cốt lõi chi phối hơn 80% tổng cân nặng của toàn bộ hệ giàn giáo. Khi độ dày thành ống tăng từ 1.8ly lên 2.0ly, lượng phôi thép cần dùng trên mỗi mét tới sẽ tăng lên rõ rệt dẫn đến cân nặng sản phẩm tăng theo. Nhiều công trình trọng điểm còn yêu cầu đặt hàng riêng loại ống dày 2.3ly trở lên để nâng cao hệ số an toàn.

4.2. Đường kính ống thép D49, D42 và quy cách sản xuất

Quy chuẩn thiết kế của hệ giáo nêm yêu cầu cây chống đứng phải làm từ ống thép D49 nhằm tối ưu khả năng chịu lực nén dọc trục. Trong khi đó, các thanh giằng chỉ cần làm từ ống D42 để giảm tải bớt khối lượng không cần thiết cho hệ khung chịu lực. Việc áp dụng đúng kích thước đường kính ống này giúp cấu trúc giàn giáo đạt tỷ lệ phân bổ khối lượng khoa học nhất.

4.3. Chiều dài cây chống, thanh giằng và phụ kiện đi kèm

Tổng lượng vật liệu phân bổ trên một đơn vị cấu kiện chịu ảnh hưởng bởi độ dài và số lượng tai nêm hàn trên thân giáo. Một cây chống dài hơn đương nhiên sẽ cần nhiều phôi thép hơn, đồng thời số lượng cụm tai nêm đúc đính kèm cũng tăng theo để tạo điểm kết nối giằng. Các chốt nêm đúc dày bằng thép đặc hàn xung quanh thân ống cũng góp một phần khối lượng không nhỏ vào tổng thể.

4.4. Lớp sơn, mạ kẽm và tiêu chuẩn hoàn thiện bề mặt

Công nghệ xử lý bề mặt sau khi hàn hoàn thiện cấu kiện cũng làm biến động nhẹ trọng lượng tổng thể của sản phẩm. Việc nhúng lớp kẽm nóng hoặc phủ sơn dầu chống rỉ tạo thêm một lớp màng bám chặt vào bề mặt trong và ngoài ống thép. Phương pháp mạ kẽm nhúng nóng thường làm tăng khối lượng tổng thể nhiều hơn so với phương pháp sơn tĩnh điện hay mạ kẽm lạnh.

5. Cách tính tổng trọng lượng một bộ giàn giáo nêm

Để tính toán phương án bốc dỡ và điều phối xe cộ hợp lý, việc nắm được công thức tổng hợp khối lượng vật tư là cực kỳ quan trọng. Hãy áp dụng quy trình tính toán khoa học dưới đây để kiểm soát chính xác số liệu cân nặng trên công trường.

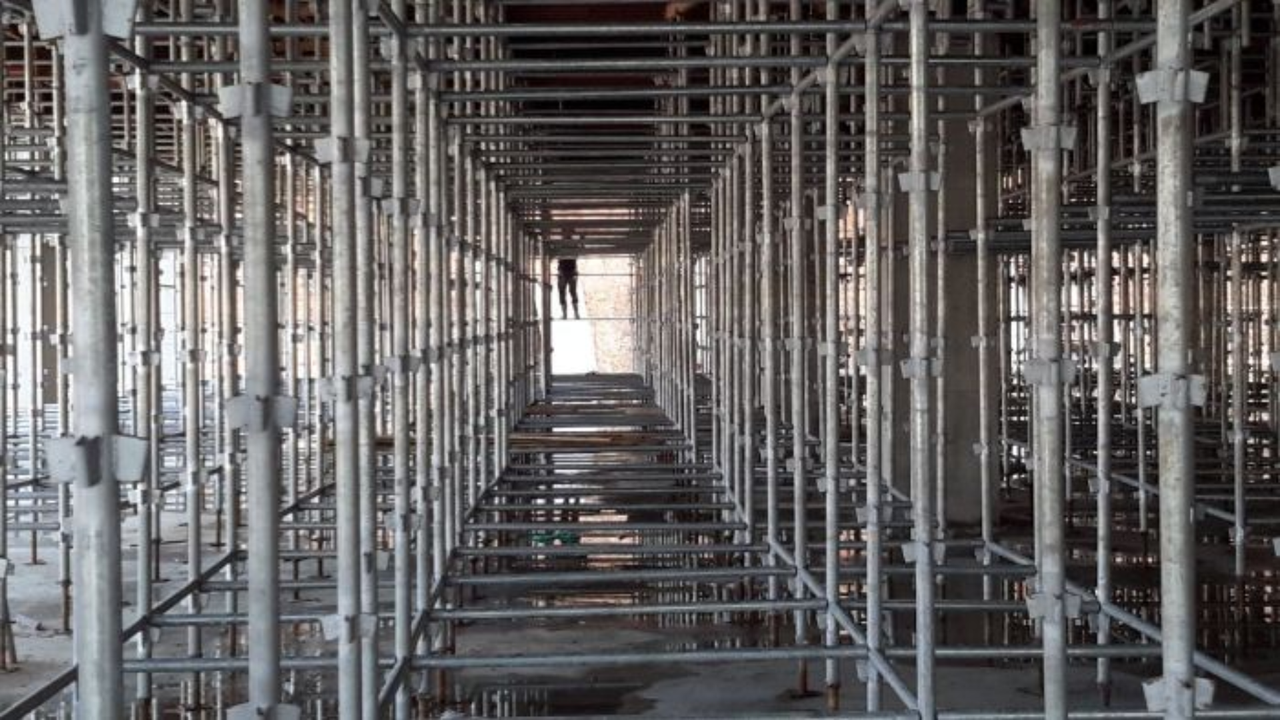

Cách tính tổng trọng lượng một bộ giàn giáo nêm

5.1. Một bộ giáo nêm gồm những bộ phận nào?

Một hệ giáo nêm độc lập tiêu chuẩn phục vụ thi công tối thiểu phải bao gồm 4 cây chống đứng đóng vai trò chịu lực chính ở các góc. Hệ thống này được liên kết chặt chẽ bằng các thanh giằng ngang dọc để tạo độ cứng vững cho bộ khung không gian. Ngoài ra, phía trên và phía dưới hệ giáo bắt buộc phải có hệ thống kích tăng U và kích chân để tinh chỉnh cao độ sàn.

5.2. Công thức tính tổng trọng lượng giáo nêm theo số lượng vật tư

Việc tính toán tổng khối lượng hệ giáo được thực hiện bằng cách lấy số lượng của từng cấu kiện nhân với barem cân nặng riêng của chúng. Bạn có thể tự tính toán nhanh chóng dựa trên biểu thức số học đơn giản dưới đây để phục vụ công tác làm dự toán vật tư hoặc chuẩn bị tải trọng xe vận chuyển:

T = (Nc x Wc) + (Ng x Wg) + (Nd x Wd) + (Nk x Wk)

Trong đó, các ký hiệu viết tắt trong công thức được định nghĩa cụ thể như sau:

• T: Tổng trọng lượng của toàn bộ hệ giàn giáo (tính bằng kg).

• Nc, Ng, Nd, Nk: Số lượng thanh thực tế của cây chống đứng, thanh giằng ngang, chống đà và kích tăng.

• Wc, Wg, Wd, Wk: Trọng lượng barem tiêu chuẩn của một đơn vị cấu kiện tương ứng (tính bằng kg).

5.3. Ví dụ cách tính trọng lượng giáo nêm cho một sàn thi công

Giả sử bạn cần tính tổng trọng lượng giáo nêm cho một ô sàn tiêu chuẩn sử dụng 100 cây chống đứng 2m (loại dày 2ly có cân nặng là 6.5kg) và 200 thanh giằng ngang kích thước 1.15m (loại dày 2ly có cân nặng là 2.5kg). Quy trình tính toán cơ học sẽ được bóc tách lần lượt qua hai bước nhân khối lượng thành phần cực kỳ đơn giản.

Đầu tiên, tổng trọng lượng của hệ thống cây chống đứng được tính bằng phép tính: 100 x 6.5 = 650 kg. Tiếp theo, khối lượng của toàn bộ hệ thanh giằng ngang liên kết xung quanh là: 200 x 2.5 = 500 kg. Cộng hai giá trị này lại, ta suy ra tổng khối lượng vật tư tối thiểu cần bốc xếp lên xe vận chuyển là 1150 kg (vì 650 + 500 = 1150 kg).

5.4. Lưu ý khi tính trọng lượng để vận chuyển và bốc xếp

Khi lập kế hoạch thuê xe tải, bạn nên cộng thêm sai số khoảng 3% đến 5% so với tổng khối lượng tính toán trên lý thuyết. Khoản sai số này bù đắp cho lượng bùn đất bám vào ống giáo cũ hoặc sự chênh lệch độ dày lớp mạ kẽm giữa các lô hàng khác nhau. Việc tính dư tải trọng giúp tài xế tránh được các lỗi phạt quá tải khi đi qua các trạm cân kiểm tra giao thông.

6. Trọng lượng giáo nêm ảnh hưởng thế nào đến chi phí và thi công?

Chỉ số cân nặng của giàn giáo không chỉ là một thông số kỹ thuật khô khan mà nó tác động trực tiếp đến dòng tiền của dự án. Mối liên hệ chặt chẽ giữa khối lượng thiết bị và hiệu quả kinh tế được thể hiện rõ qua các góc nhìn thực tế sau.

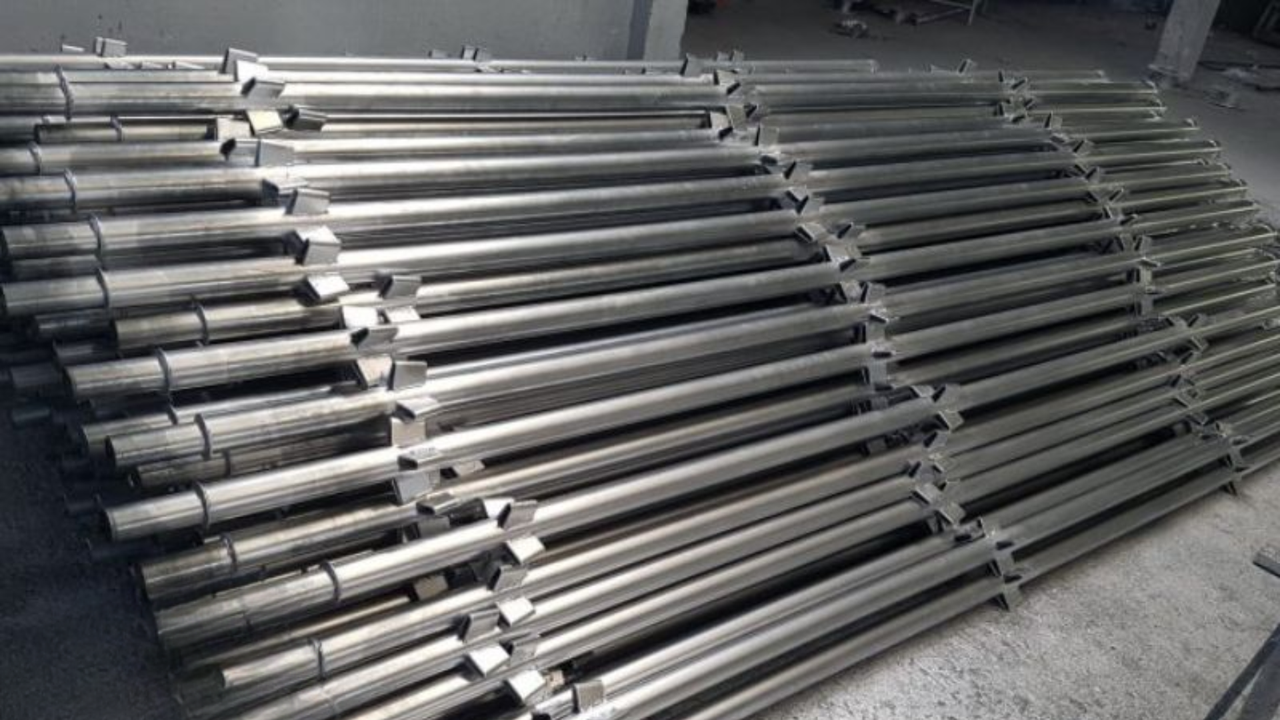

Trọng lượng giáo nêm ảnh hưởng thế nào đến chi phí và thi công?

6.1. Ảnh hưởng đến chi phí vận chuyển

Giá cước vận tải đường bộ hiện nay được các đơn vị logistics tính dựa trên tải trọng xe hoặc khối lượng hàng hóa thực tế. Thiết bị có khối lượng quá nặng sẽ làm giảm số lượng giáo bạn có thể chở trong một chuyến xe do nhanh chóng chạm ngưỡng giới hạn tải trọng xe. Điều này buộc nhà thầu phải xẻ nhỏ vật tư thành nhiều chuyến chở khác nhau, làm đẩy chi phí vận chuyển tổng thể tăng cao.

6.2. Ảnh hưởng đến tốc độ lắp dựng và tháo dỡ

Khối lượng của từng thanh giáo tác động trực tiếp lên năng suất lao động và sức bền của người thợ cốp pha trong suốt ca làm việc. Những linh kiện có trọng lượng vừa phải giúp công nhân thao tác chuyền tay, đưa giáo lên cao và đóng chốt nêm nhanh chóng hơn. Ngược lại, hệ giáo quá nặng sẽ làm người thợ mau chóng xuống sức, từ đó làm giảm tốc độ lắp dựng tổng thể của công trình.

6.3. Ảnh hưởng đến độ ổn định và an toàn khi chống sàn

Dưới góc độ an toàn kết cấu, hệ giàn giáo dày dặn có khối lượng nặng luôn đem lại khả năng chống rung lắc vượt trội khi đổ bê tông. Lượng thép dày giúp triệt tiêu các ứng suất xoắn cục bộ phát sinh do dòng chảy bê tông tươi bơm từ vòi rồng áp lực cao. Sự vững chắc này giúp ngăn ngừa tối đa nguy cơ sập sàn hàng loạt do hệ thống giàn giáo bị mất ổn định.

6.4. Vì sao không nên chỉ chọn giáo nêm nhẹ để giảm chi phí?

Nhiều đơn vị thầu cố tình lựa chọn dòng giáo nêm mỏng nhẹ để giảm bớt chi phí đầu tư ban đầu và tiền xe vận chuyển. Tuy nhiên, việc này tiềm ẩn rủi ro cực lớn vì giáo mỏng rất dễ bị móp méo tại các vị trí chốt khóa sau vài lần đập búa lắp dựng. Về lâu dài, chi phí loại bỏ thiết bị hư hỏng và nguy cơ mất an toàn lao động sẽ lớn hơn nhiều so với số tiền tiết kiệm được.

7. Mua giáo nêm đúng trọng lượng, đúng quy cách tại Giàn giáo Bảo Sơn

Nếu bạn đang tìm kiếm một đối tác sản xuất thiết bị xây dựng uy tín, cung cấp sản phẩm đạt chuẩn barem kỹ thuật khắt khe thì Giàn giáo Bảo Sơn chính là điểm đến tin cậy. Chúng tôi cam kết mang lại những giá trị thực chất nhất cho mọi quy mô công trình của bạn.

Mua giáo nêm đúng trọng lượng, đúng quy cách tại Giàn giáo Bảo Sơn

7.1. Tư vấn chọn giáo nêm theo bản vẽ và nhu cầu thi công

Đội ngũ kỹ sư tại Giàn giáo Bảo Sơn luôn sẵn sàng tiếp nhận và phân tích chi tiết bản vẽ biện pháp thi công do khách hàng cung cấp. Dựa trên độ dày sàn và cao độ trần cụ thể, chúng tôi sẽ tính toán chính xác tải trọng để đưa ra tư vấn quy cách giáo phù hợp. Việc này giúp chủ đầu tư tối ưu hóa lượng vật tư cần thiết mà vẫn đảm bảo hệ số an toàn cao nhất.

7.2. Cung cấp giáo nêm theo quy cách phù hợp từng công trình

Chúng tôi sở hữu dây chuyền sản xuất cơ khí hiện đại với quy trình kiểm soát chất lượng phôi thép đầu vào vô cùng nghiêm ngặt. Sản phẩm giàn giáo nêm xuất xưởng tại Bảo Sơn luôn đảm bảo chuẩn xác về độ dày thành ống, đường kính ống và trọng lượng thực tế đúng như cam kết. Khách hàng hoàn toàn có thể mang cân thực tế ngay tại xưởng trước khi tiến hành bốc xếp lên xe.

7.3. Liên hệ Giàn giáo Bảo Sơn để nhận báo giá giáo nêm chi tiết

Để bảo vệ an toàn cho mọi sàn bê tông công trình và nhận được chính sách chiết khấu tốt nhất, hãy kết nối với chúng tôi ngay hôm nay. Quý khách hàng vui lòng gọi trực tiếp đến số Hotline của công ty hoặc để lại thông tin kỹ thuật trên hệ thống website chính thức. Đội ngũ chuyên viên của Giàn giáo Bảo Sơn sẽ lập bảng báo giá chi tiết từng hạng mục vật tư và gửi đến bạn trong thời gian sớm nhất.

Nắm vững trọng lượng giáo nêm theo từng quy cách là mấu chốt giúp nhà thầu kiểm soát tốt tải trọng an toàn và tối ưu chi phí vận chuyển đường dài. Để đảm bảo thiết bị đạt chuẩn barem chất lượng cao cho công trình, Giàn giáo Bảo Sơn luôn là đối tác đồng hành tin cậy. Hãy liên hệ với chúng tôi ngay hôm nay qua hotline hoặc website để nhận bảng báo giá chi tiết cùng chính sách chiết khấu tốt nhất!
