Thông số kỹ thuật giáo nêm: kích thước, trọng lượng và quy cách chi tiết

Giáo nêm là hệ giàn giáo chống sàn được lắp ráp từ cây chống đứng, thanh giằng ngang và các phụ kiện nhằm chịu lực cho cốp pha khi đổ bê tông. Để đảm bảo kết cấu chịu lực an toàn tuyệt đối, việc kiểm tra chính xác thông số kỹ thuật giáo nêm là bước bắt buộc của mọi nhà thầu. Giàn giáo Bảo Sơn sẽ tổng hợp chi tiết kích thước, trọng lượng và quy cách thực tế ngay dưới đây để bạn dễ dàng tính toán cho công trình.

1. Thông số kỹ thuật giáo nêm gồm những gì?

Việc thấu hiểu các tiêu chuẩn cấu tạo và lắp ráp của hệ giàn giáo chống sàn là yếu tố cốt lõi quyết định đến sự an toàn của toàn bộ công trình. Trước khi đi sâu vào các con số cụ thể, chúng ta cần làm rõ bản chất và vai trò của hệ kết cấu này trong thực tế thi công.

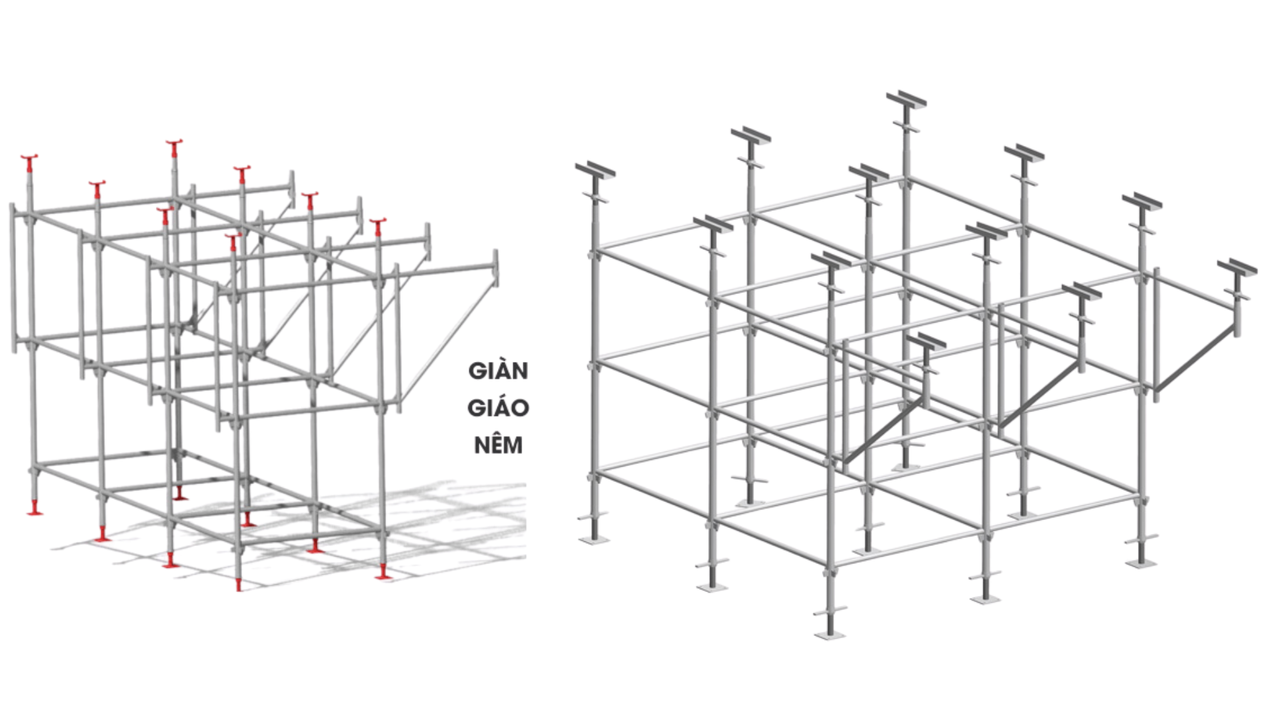

Thông số kỹ thuật giáo nêm gồm những gì?

1.1. Giáo nêm là gì trong hệ chống sàn xây dựng?

Giáo nêm hay còn gọi là giàn giáo nêm, giàn giáo chống sàn, là giải pháp tối ưu thay thế cho giàn giáo truyền thống trong các hạng mục thi công sàn bê tông diện tích lớn. Hệ thống này liên kết chặt chẽ với nhau thông qua các phụ kiện nêm chốt chắc chắn, tạo thành một hệ chịu lực phương đứng cực kỳ vững chãi. Nhờ khả năng lắp ráp nhanh và chịu tải vượt trội, loại giáo này hiện là lựa chọn hàng đầu cho các công trình cao tầng lẫn dân dụng.

1.2. Vì sao cần nắm rõ thông số kỹ thuật giáo nêm trước khi thi công?

Mỗi công trình xây dựng đều có kết cấu dầm sàn, chiều cao và tải trọng lớp bê tông khác nhau hoàn toàn. Nếu người kỹ sư không nắm chắc thông số kỹ thuật giáo nêm, việc tính toán khoảng cách lắp dựng rất dễ dẫn đến sai lệch gây lãng phí hoặc nguy hiểm hơn là sập sàn. Hiểu rõ các chỉ số này giúp nhà thầu tối ưu hóa chi phí vật tư, đẩy nhanh tiến độ lắp ráp và bảo vệ an toàn cho công nhân.

1.3. Các thông số quan trọng cần kiểm tra khi chọn mua giáo nêm

Khi đánh giá chất lượng sản phẩm, bạn cần đặc biệt lưu ý đến đường kính ống thép bọc ngoài, độ dày phôi thép và trọng lượng thực tế của từng cấu kiện. Bên cạnh đó, khoảng cách giữa các tai nêm dọc thân cây chống đứng và chất lượng của các mối hàn CO2 cũng là những chi tiết kỹ thuật quyết định trực tiếp đến độ bền ổn định của toàn hệ thống.

2. Cấu tạo cơ bản của hệ giáo nêm

Một hệ giàn giáo hoàn chỉnh không hoạt động độc lập mà là sự phối hợp đồng bộ giữa nhiều bộ phận chịu lực định hình khác nhau. Hãy cùng bóc tách các thành phần cấu tạo nên hệ thống vững chắc này để hiểu rõ hơn về nguyên lý vận hành.

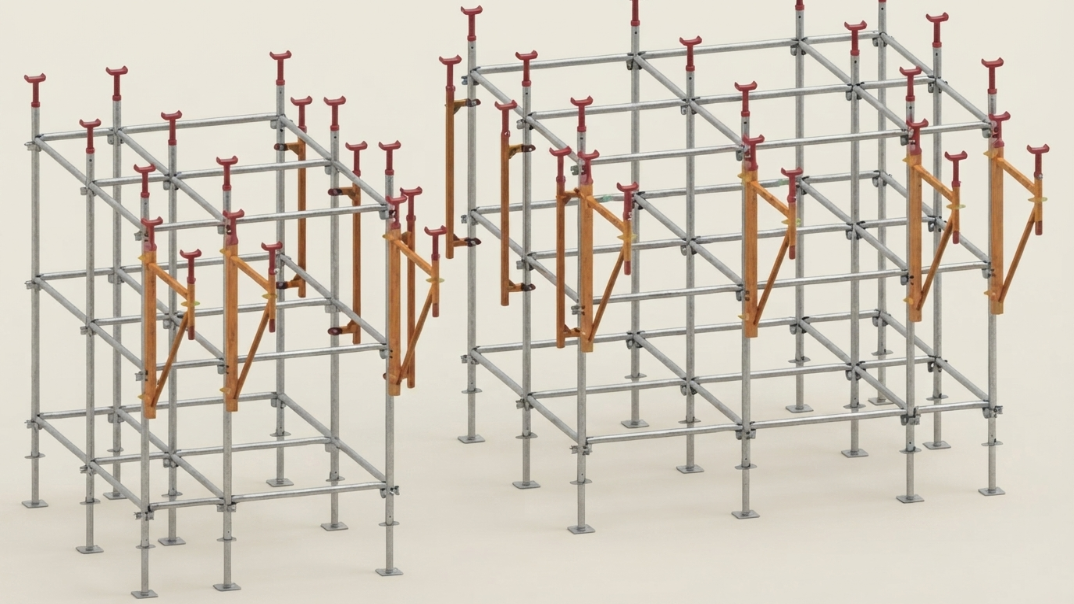

Cấu tạo cơ bản của hệ giáo nêm

2.1. Cây chống đứng giáo nêm

Cây chống đứng đóng vai trò là trục chịu lực cốt lõi theo phương đứng của toàn bộ hệ giàn giáo. Cấu kiện này thường được gia công từ ống thép D49 với các chiều cao linh hoạt, dọc thân được hàn các tai nêm để liên kết với thanh giằng. Khả năng ổn định của hệ chống sàn phụ thuộc phần lớn vào độ dày và chất lượng phôi thép của cây chống đứng này.

2.2. Thanh giằng ngang giáo nêm

Thanh giằng ngang sử dụng ống thép D42, hai đầu được hàn sẵn các chốt nêm để khóa chặt vào tai nêm của cây chống đứng. Bộ phận này chịu trách nhiệm giữ khoảng cách cố định giữa các trục đứng, hạn chế tối đa hiện tượng sàn bị rung lắc hoặc xê dịch khi đổ bê tông. Độ dày của thanh giằng phải tương thích hoàn toàn để đảm bảo tính đồng bộ kỹ thuật.

2.3. Thanh chống đà giữa và chống đà biên

Thanh chống đà giữa và chống đà biên hay còn gọi là chống consol, là giải pháp tăng cường khả năng chịu tải tại các vị trí mép sàn hoặc dầm phụ. Khi áp dụng đúng thông số kỹ thuật giáo nêm cho các thanh chống phụ này, hệ cốp pha biên sẽ được cố định chắc chắn, giải quyết triệt để bài toán thi công vách và dầm chìa ra ngoài biên công trình.

2.4. Kích tăng, kích U và các phụ kiện đi kèm

Kích tăng bằng và kích U đầu là hai cấu kiện không thể thiếu gắn ở chân và đỉnh của cây chống đứng để điều chỉnh cao độ hệ sàn. Kích tăng chân giúp cân bằng hệ giáo trên mặt sàn gồ ghề, trong khi kích U ôm sát hệ xà gồ đỡ cốp pha phía trên. Sự kết hợp này tạo ra một vòng khép kín chịu lực hoàn hảo và linh hoạt cho mọi cao trình thi công.

3. Bảng thông số kỹ thuật giáo nêm theo từng bộ phận

Nhằm giúp các kỹ sư và đơn vị thu mua dễ dàng đối chiếu khối lượng vật tư, dưới đây là chi tiết các thông số đo lường chuẩn xác áp dụng cho quy trình sản xuất hiện đại.

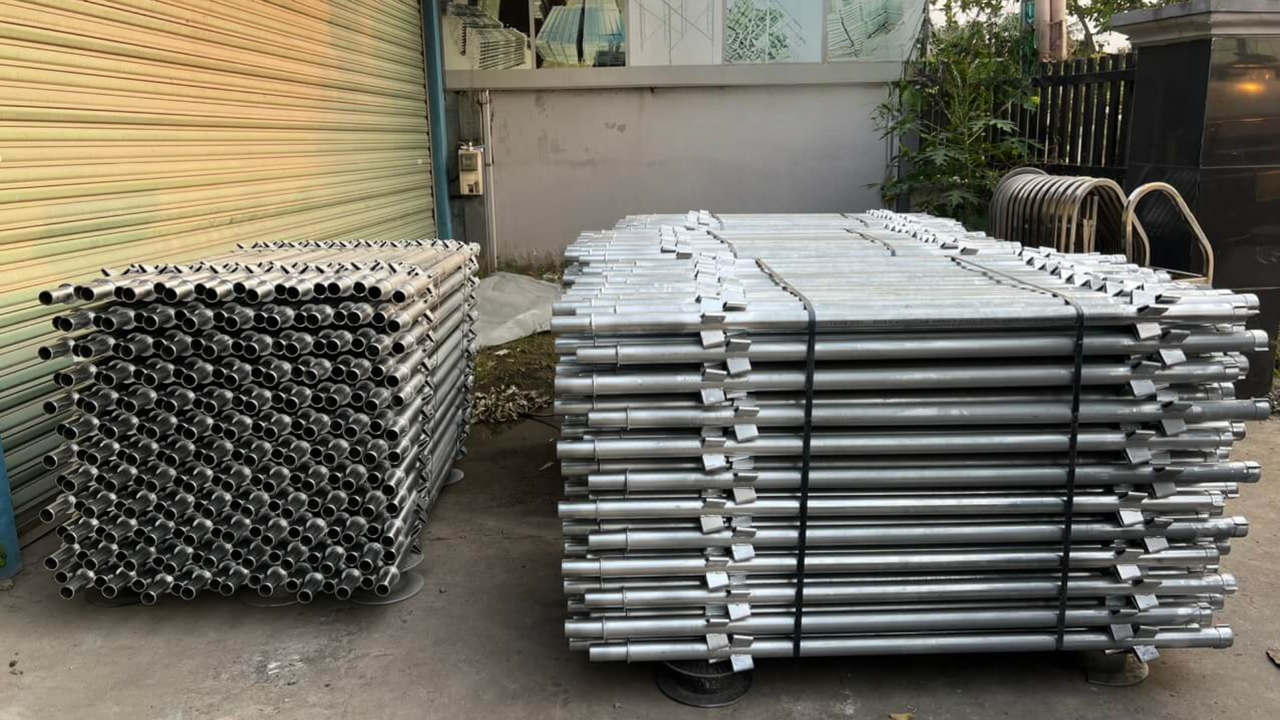

 Bảng thông số kỹ thuật giáo nêm theo từng bộ phận

3.1. Thông số cây chống đứng giáo nêm

Cây chống đứng là bộ phận chịu tải trọng chính từ cốp pha và bê tông truyền xuống đáy sàn. Dưới đây là bảng số liệu chi tiết về kích thước và quy cách tai nêm tiêu chuẩn được phân loại theo chiều cao phổ biến:

3.2. Thông số thanh giằng ngang giáo nêm

Thanh giằng ngang định hình khoảng cách bước giáo, có thông số đa dạng nhằm thay đổi linh hoạt mật độ cây chống tùy thuộc vào độ dày sàn bê tông:

3.3. Thông số thanh chống đà giáo nêm

Thanh chống đà giữa được dùng để đỡ các hệ dầm dọc với kích thước tiêu chuẩn thông dụng là 1200mm, làm bằng thép ống D42. Độ dày của cấu kiện này dao động đồng bộ từ 1.8mm đến 2.0mm để đảm bảo không xảy ra hiện tượng móp méo hoặc uốn cong cục bộ dưới áp lực nén rất lớn của khối dầm bê tông cốt thép.

3.4. Thông số chống consol giáo nêm

Chống consol cấu tạo theo hình tam giác vuông đặc trưng, giúp vươn rộng không gian chịu lực ra phía ngoài mép dầm biên. Thông số chuẩn của cây chống consol thường có kích thước phủ bộ là 850mm x 1000mm. Bộ phận này sử dụng kết hợp giữa ống thép D42 và các thanh thép la gia cường để tăng độ cứng vững tối đa khi thi công vách ngoài.

3.5. Thông số kích tăng và kích U dùng trong hệ giáo nêm

Kích tăng hệ nêm cần tuân thủ nghiêm ngặt các tiêu chuẩn về ren vuông chịu lực để tránh hiện tượng trượt ren khi chịu tải nặng. Việc áp dụng đúng các chỉ số trong bảng thông số kỹ thuật giáo nêm sẽ giúp đồng bộ hóa các phụ kiện đầu cuối này một cách an toàn nhất:

4. Kích thước giáo nêm phổ biến hiện nay

Việc chọn lựa đúng kích cỡ cấu kiện không chỉ giúp tối ưu hóa công năng chịu tải mà còn giúp đẩy nhanh tiến độ bao phủ mặt bằng thi công thực tế tại công trường.

Kích thước giáo nêm phổ biến hiện nay

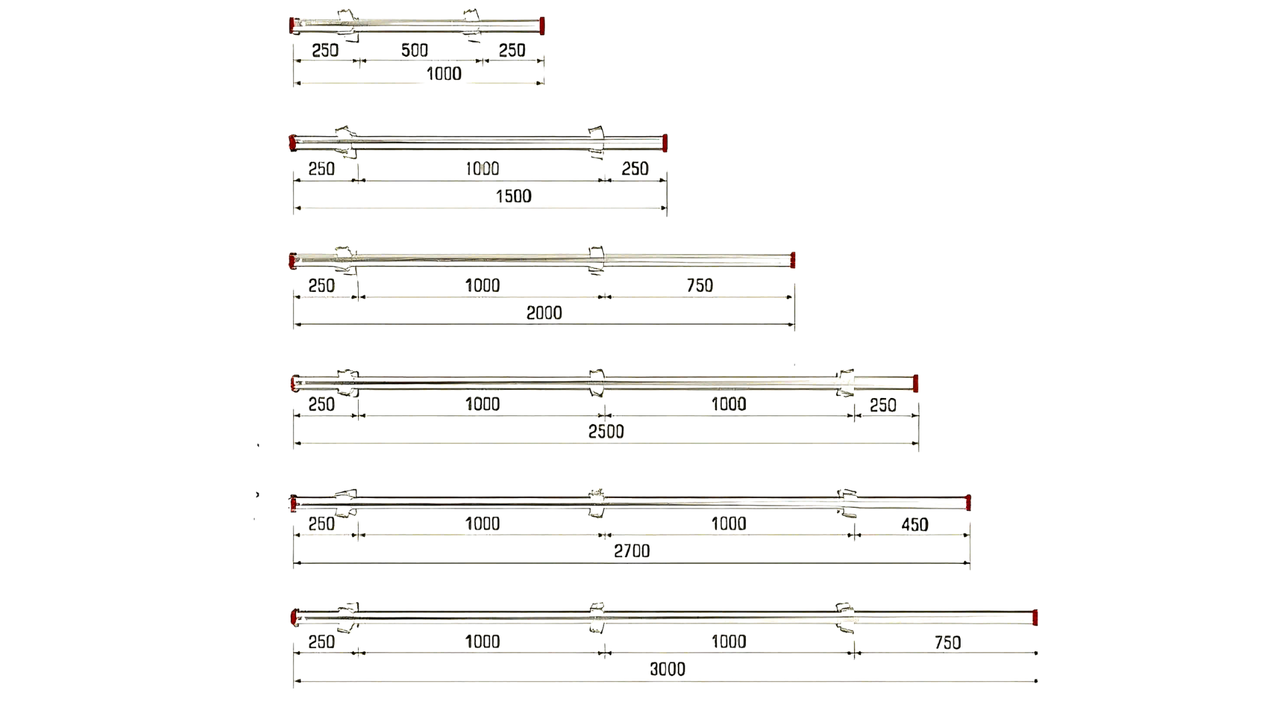

4.1. Chiều cao cây chống đứng giáo nêm thường dùng

Các độ cao tiêu chuẩn của trục đứng bao gồm 1.0m, 1.5m, 2.0m, 2.5m và 3.0m. Việc đa dạng kích thước chiều cao giúp các nhà thầu dễ dàng phối hợp ghép tầng, đáp ứng được mọi cao độ sàn thay đổi từ các tầng hầm thương mại cho đến các tầng căn hộ điển hình mà không cần tốn chi phí chế tạo thêm các phụ kiện nối phi tiêu chuẩn.

4.2. Chiều dài thanh giằng ngang giáo nêm phổ biến

Chiều dài thanh giằng quy định khoảng cách giữa các bước cột đứng, phổ biến với các kích cỡ 0.45m, 0.55m, 0.95m, 1.15m và 1.45m. Sự kết hợp đan xen giữa các chiều dài giằng này cho phép kỹ sư phân bổ mật độ cây chống dày hơn ở những khu vực dầm chính tập trung tải trọng và giãn cách thưa hơn ở vùng sàn mỏng.

4.3. Quy cách ống thép D49, D42 và độ dày thường gặp

Tiêu chuẩn vật liệu bắt buộc cho hệ nêm là phần thân đứng dùng ống thép phi 49 và phần giằng ngang dùng ống phi 42. Khi phân tích sâu về thông số kỹ thuật giáo nêm, độ dày phôi thép chính là thước đo chất lượng hàng đầu. Các công trình lớn luôn ưu tiên độ dày phôi đạt từ 1.8mm đến 2.0mm để đảm bảo hệ khung xương thép không bị biến dạng sau nhiều lần luân chuyển.

4.4. Kích thước giáo nêm phù hợp với từng loại công trình

Đối với các công trình nhà phố dân dụng có bước sàn nhỏ và chiều cao tầng dưới 3.5m, việc dùng chống đứng 2.0m kết hợp giằng 1.15m là giải pháp kinh tế nhất. Ngược lại, tại các dự án nhà xưởng công nghiệp hoặc trung tâm thương mại có cao độ thông thủy lớn trên 5m, nhà thầu bắt buộc phải phối hợp các loại chống đứng kích thước 2.5m và 3.0m liên kết đúp giằng để đảm bảo độ vững chắc.

5. Trọng lượng giáo nêm và cách nhận biết hàng đúng quy cách

Khối lượng tịnh của sản phẩm là tấm gương phản chiếu chính xác nhất hàm lượng phôi thép được sử dụng trong quá trình gia công thô. Đây là căn cứ thực tế để nghiệm thu vật tư đầu vào.

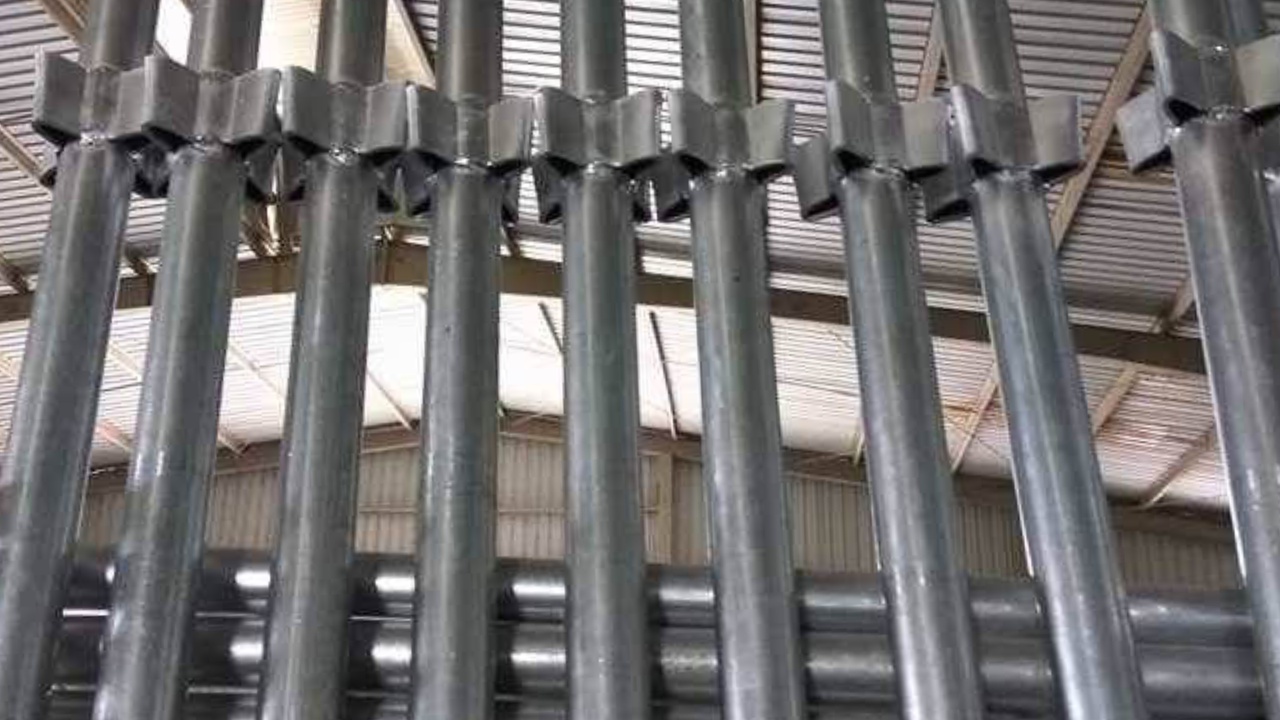

Trọng lượng giáo nêm và cách nhận biết hàng đúng quy cách

5.1. Bảng trọng lượng giáo nêm tham khảo theo kích thước

Trọng lượng của từng cấu kiện có thể dao động nhẹ tùy thuộc vào công nghệ hàn và lớp phủ bề mặt bên ngoài. Dưới đây là bảng trọng lượng tiêu chuẩn đối với dòng giáo nêm mạ kẽm độ dày phôi 2.0mm:

5.2. Vì sao cùng một kích thước nhưng trọng lượng giáo nêm có thể khác nhau?

Thực tế trên thị trường có rất nhiều đơn vị cung cấp báo giá cực rẻ nhưng khi cân thực tế lại thiếu hụt ký nghiêm trọng. Lý do là bởi độ dày thành ống thép bị hao hụt, ví dụ tem nhãn ghi 2.0mm nhưng phôi thực tế chỉ đạt 1.6mm. Sự sai lệch này làm thay đổi toàn bộ thông số kỹ thuật giáo nêm tiêu chuẩn, gây ảnh hưởng trực tiếp đến khả năng chống chịu mô-men xoắn và lực nén của hệ giàn giáo.

5.3. Cách kiểm tra độ dày ống, mối hàn và chất lượng bề mặt

Để kiểm tra chuẩn xác, kỹ sư giám sát nên sử dụng thước kẹp panme điện tử đo trực tiếp tại hai đầu ống thép chưa qua xử lý làm phẳng mép. Ngoài ra, cần quan sát trực quan các mối hàn liên kết tai nêm và chốt nêm. Mối hàn đạt chuẩn phải sử dụng công nghệ hàn CO2 dòng cao, đường hàn vảy cá đều đặn, không bị rỗ khí và bám dính xỉ hàn bẩn.

5.4. Lưu ý khi so sánh giáo nêm sơn dầu, mạ kẽm và nhúng nóng

Giáo sơn dầu có chi phí rẻ nhất nhưng dễ bong tróc và hoen gỉ sau vài tháng tiếp xúc thời tiết nắng mưa. Dòng giáo nêm mạ kẽm nóng từ phôi băng thép mang lại độ bền cơ học cao, bề mặt sáng loáng và chống oxy hóa rất tốt trong điều kiện công trường thông thường. Cao cấp nhất là công nghệ nhúng kẽm nóng toàn bộ cấu kiện sau gia công, giúp bảo vệ toàn diện cả mặt trong lẫn mặt ngoài ống thép trước mọi tác nhân ăn mòn.

6. Khả năng chịu tải và tiêu chuẩn an toàn của giáo nêm

Tính toán chính xác giới hạn chịu tải giới hạn giúp ngăn ngừa triệt để các rủi ro tai nạn nghiêm trọng trong suốt quá trình đổ bê tông tươi khối lượng lớn.

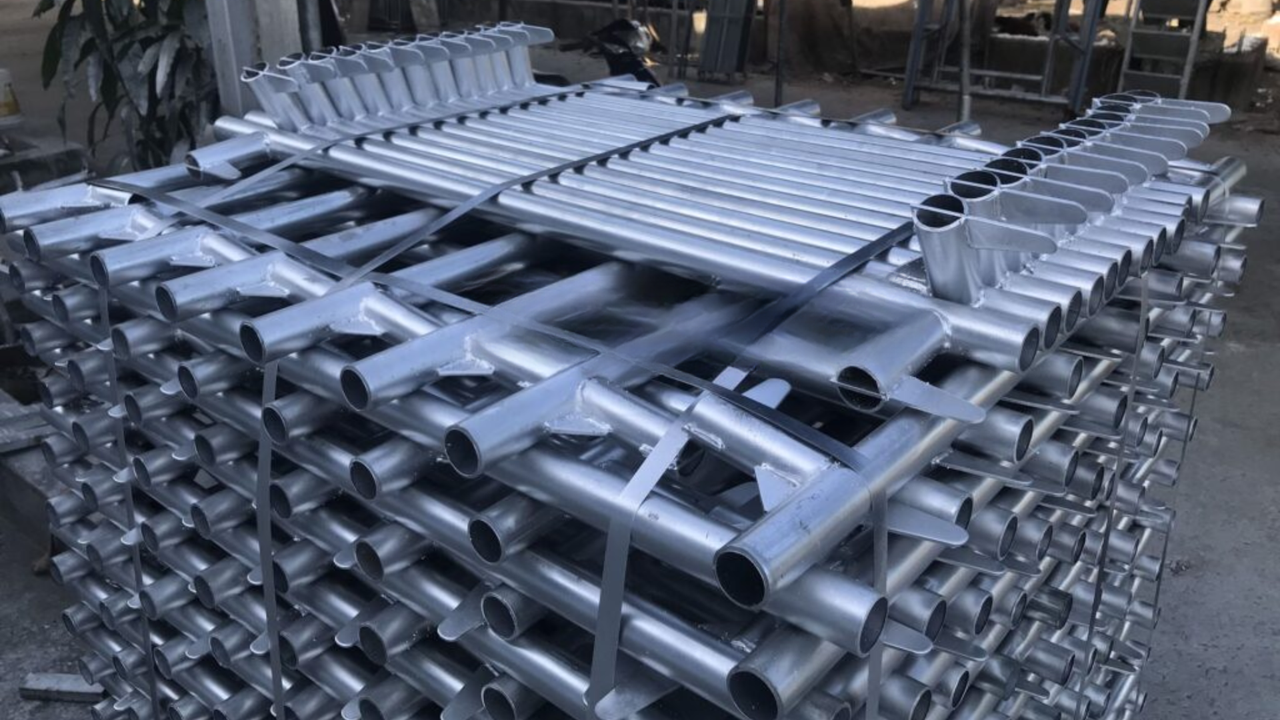

Khả năng chịu tải và tiêu chuẩn an toàn của giáo nêm

6.1. Các yếu tố ảnh hưởng đến khả năng chịu tải của giáo nêm

Khả năng chịu tải cốt lõi chịu ảnh hưởng bởi mác thép đầu vào, biện pháp liên kết hệ giằng và tổng chiều cao của hệ thống chống sàn. Khi phân tích chuyên sâu về thông số kỹ thuật giáo nêm, một cấu kiện đơn lẻ dù rất dày nhưng nếu hệ nút lưới giằng bị lỏng lẻo hoặc lắp thiếu thanh chống đà phụ thì khả năng chịu tải của toàn bộ khối kết cấu tổng thể vẫn bị sụt giảm nghiêm trọng.

6.2. Lưu ý về khoảng cách bố trí cây chống và thanh giằng

Mật độ phân bổ cột đứng thông thường dao động từ 0.9m đến 1.2m tùy theo chiều dày của bản sàn bê tông. Hệ giằng ngang lớp đầu tiên bắt buộc phải cách mặt nền đất tối đa 0.5m để tạo điểm khóa chân vững chãi. Các lớp giằng tiếp theo được định vị chuẩn xác vào các tầng tai nêm cách nhau từ 1.0m đến 1.5m nhằm triệt tiêu hoàn toàn xu hướng biến dạng uốn cục bộ của trục đứng.

6.3. Những lỗi kỹ thuật thường gặp khi dùng giáo nêm chống sàn

Sai lầm phổ biến nhất tại các công trường là việc công nhân tùy tiện cắt giảm các thanh giằng ngang để tạo lối đi lại dưới sàn, hoặc sử dụng kích tăng đầu vặn quá cao vượt quá phạm vi an toàn quy định. Việc dùng lẫn lộn các cấu kiện bị móp méo, rỉ sét nặng hoặc biến dạng tai nêm do gõ búa sai kỹ thuật cũng là nguyên nhân tiềm ẩn phá hủy liên kết chịu lực của hệ giàn giáo.

6.4. Khi nào cần tư vấn kỹ thuật trước khi đặt hàng giáo nêm?

Nhà thầu cần liên hệ ngay với phòng kỹ thuật của nhà máy sản xuất khi gặp các sàn bê tông có cấu trúc đặc biệt như sàn dầm chuyển khối lớn dày trên 1m, sàn nghiêng dốc hoặc chiều cao thông thủy vượt quá ngưỡng 6m. Việc chạy mô phỏng lực trên phần mềm chuyên dụng sẽ giúp đưa ra bảng quy cách độ dày và sơ đồ bố trí hệ chống tối ưu, đảm bảo hệ số an toàn cao nhất.

7. Kinh nghiệm chọn giáo nêm đúng thông số cho công trình

Việc chọn mua vật tư cần dựa trên những tính toán khoa học thực tế thay vì cảm tính hay chỉ so sánh đơn thuần về mặt giá cả trên thị trường.

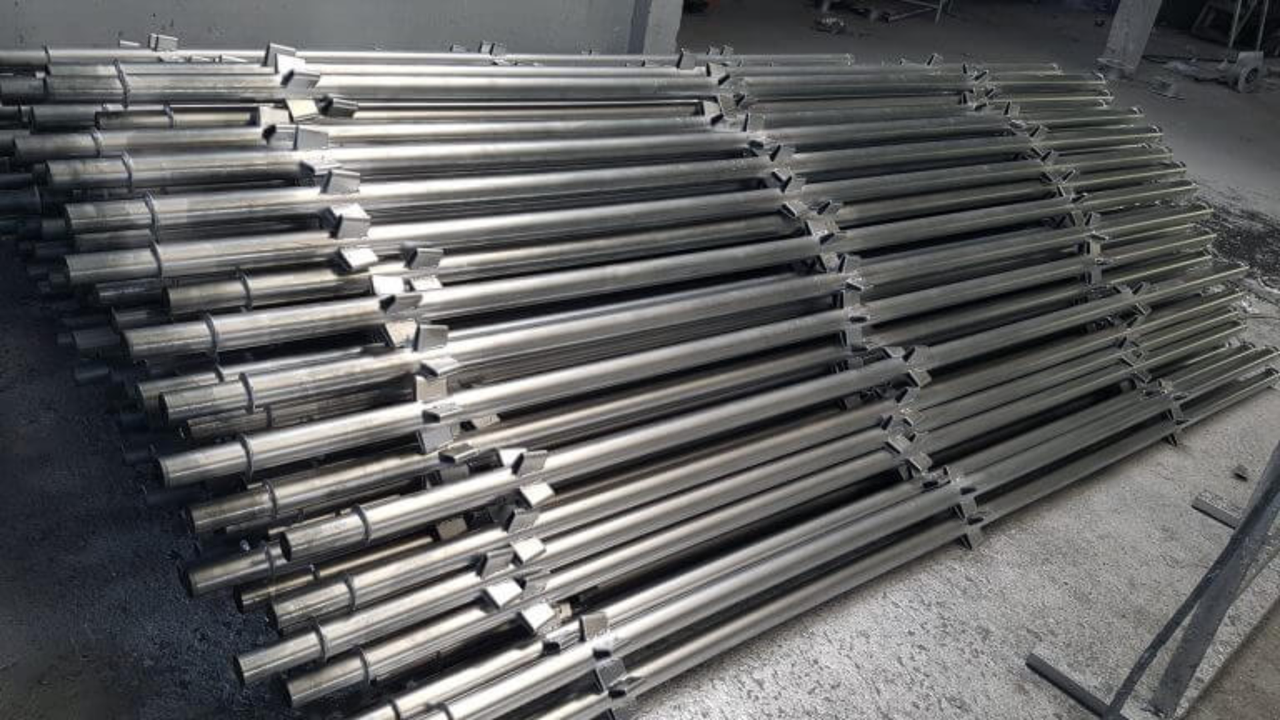

Kinh nghiệm chọn giáo nêm đúng thông số cho công trình

7.1. Chọn giáo nêm theo chiều cao sàn và tải trọng thi công

Trước tiên, bạn cần tổng hợp bảng cao trình sàn của dự án để lựa chọn tổ hợp các cây chống đứng tối ưu nhất. Ví dụ sàn cao 4.2m thì cấu hình an toàn nhất là sử dụng cây chống đứng 2.5m kết hợp với cây nối 1.5m và hệ kích tăng. Hãy dựa vào thông số kỹ thuật giáo nêm do nhà sản xuất công bố để tính toán tổng tải trọng tĩnh của bê tông và tải trọng động của thiết bị thi công trước khi chốt số lượng vật tư.

7.2. Chọn độ dày ống thép theo yêu cầu sử dụng

Đối với các nhà thầu chuyên nghiệp có tần suất luân chuyển thiết bị liên tục qua nhiều dự án lớn, việc đầu tư ống thép có độ dày thực tế 2.0mm là lựa chọn thông minh dài hạn. Tuy giá thành đầu tư ban đầu cao hơn khoảng mười lăm phần trăm so với loại ống mỏng 1.6mm, nhưng dòng sản phẩm dày dặn này sẽ hạn chế tối đa tình trạng móp méo đầu ống khi tháo dỡ và va đập.

7.3. Chọn quy cách phù hợp khi mua mới hoặc thuê giáo nêm

Nếu thời gian thi công dự án kéo dài trên hai năm hoặc doanh nghiệp có định hướng phát triển chuỗi công trình liên tục, việc mua mới dòng giàn giáo mạ kẽm sẽ giúp tối ưu hóa tài sản cố định một cách hiệu quả. Ngược lại, đối với các công trình ngắn hạn hoặc cần bổ sung vật tư cục bộ trong thời gian ngắn, giải pháp thuê giàn giáo theo tháng từ các đơn vị uy tín sẽ giúp giải phóng áp lực dòng tiền mặt cho doanh nghiệp.

7.4. Vì sao nên chọn đơn vị cung cấp có thông số rõ ràng?

Một nhà sản xuất uy tín luôn sẵn sàng cung cấp đầy đủ các chứng chỉ kiểm định chất lượng do các trung tâm độc lập như Quatest cấp kèm theo bảng hồ sơ kỹ thuật chi tiết. Việc minh bạch các chỉ số đo lường không chỉ giúp nhà thầu dễ dàng vượt qua các bước thẩm định ngặt nghèo của đơn vị tư vấn giám sát quốc tế, mà còn là cam kết cao nhất về tính mạng con người tại công trường.

8. Mua giáo nêm đúng thông số kỹ thuật tại Giàn giáo Bảo Sơn

Mua giáo nêm đúng thông số kỹ thuật tại Giàn giáo Bảo Sơn

Giàn giáo Bảo Sơn là thương hiệu sản xuất và cung ứng trang thiết bị xây dựng hàng đầu, chuyên cung cấp các hệ chống sàn thế hệ mới đạt tiêu chuẩn chất lượng xuất khẩu. Toàn bộ sản phẩm của chúng tôi đều được chế tạo trên dây chuyền công nghệ tự động khép kín, sử dụng phôi thép chính phẩm từ các tập đoàn lớn đảm bảo chính xác tuyệt đối về mặt kích thước lẫn độ dày hình học.

Khi chọn mua sản phẩm tại Bảo Sơn, quý khách hàng sẽ được cung cấp đầy đủ hồ sơ kiểm định chất lượng, bản vẽ mô phỏng chịu tải chuyên sâu và nhận mức giá gốc trực tiếp tại xưởng sản xuất không qua trung gian. Chúng tôi cam kết duy trì tính nhất quán của mọi thông số kỹ thuật giáo nêm trên từng lô hàng xuất xưởng, đồng hành cùng sự an toàn và bền vững của mọi công trình trên khắp cả nước.

Việc nắm vững kích thước, trọng lượng và quy cách là yếu tố cốt lõi quyết định độ an toàn của hệ chống sàn. Hy vọng những chia sẻ về thông số kỹ thuật giáo nêm trên đây sẽ giúp bạn dễ dàng lựa chọn giải pháp tối ưu cho công trình. Để nhận báo giá trực tiếp tại xưởng và được hỗ trợ bóc tách khối lượng chính xác, hãy kết nối ngay với Giàn giáo Bảo Sơn đội ngũ kỹ sư của chúng tôi luôn sẵn sàng tư vấn chuyên sâu cho dự án của bạn.
