Sức chịu tải của giáo nêm là bao nhiêu? Cách tính và lưu ý an toàn

Sức chịu tải của giáo nêm là giới hạn lực nén tối đa mà toàn hệ thống chống đỡ an toàn trước sức nặng của bê tông tươi, cốt thép và nhân công thao tác. Việc tính toán kỹ sức chịu tải của giáo nêm là bước bắt buộc để bảo vệ an toàn cho cả công trình. Hãy cùng giàn giáo Bảo Sơn làm rõ các định lượng chịu tải thực tế và cách phân bổ bước chống chuẩn xác ngay dưới đây.

1. Sức chịu tải của giáo nêm là gì?

Việc tính toán chính xác khả năng chịu lực của hệ chống sàn là bước nền móng cốt lõi để bảo vệ toàn bộ kết cấu dầm sàn cốp pha trong suốt quá trình đổ bê tông. Dưới đây là những phân tích chuyên sâu giúp nhà thầu hiểu rõ bản chất kỹ thuật của chỉ số này trước khi triển khai ngoài thực địa.

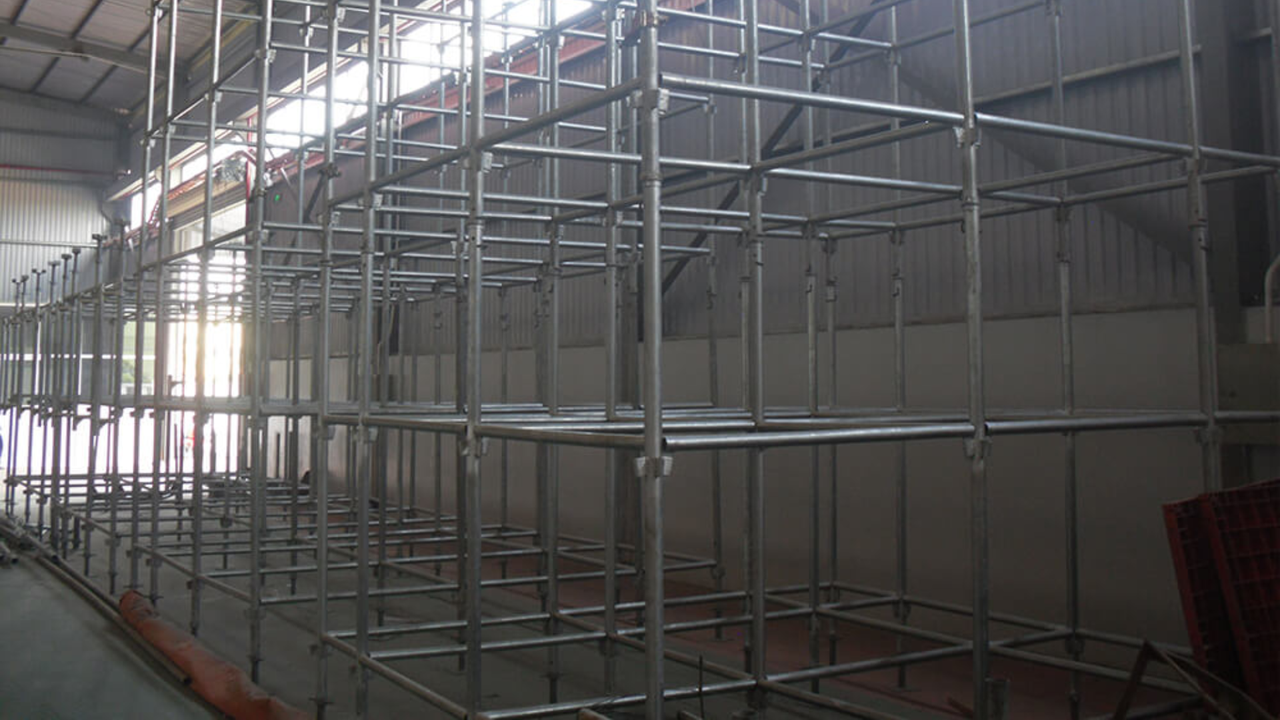

Sức chịu tải của giáo nêm là gì?

1.1. Khái niệm sức chịu tải của giáo nêm

Hiểu một cách trực diện nhất, sức chịu tải của giáo nêm là giới hạn tải trọng tối đa tính theo phương thẳng đứng mà hệ giàn giáo có thể chống đỡ ổn định trong trạng thái giới hạn cường độ. Chỉ số này phản ánh năng lực chịu nén dọc trục của hệ cột đứng bọc ngoài phi bốn mươi chín và khả năng chống cắt của các nút liên kết tai nêm chốt nêm chịu lực.

Thông số này hoàn toàn không phải là một con số phỏng đoán lý thuyết mà phải trải qua quy trình thí nghiệm nghiêm ngặt tại các trung tâm kiểm định độc lập uy tín. Tại đây, các kỹ sư sẽ tiến hành ép tải tĩnh lên cụm giáo mẫu cho đến khi xuất hiện biến dạng cơ học để xác định chính xác điểm giới hạn phá hủy cấu trúc của phôi thép.

1.2. Vì sao cần tính sức chịu tải trước khi thi công?

Mỗi một phương án kiến trúc luôn sở hữu những đặc thù riêng biệt về chiều cao thông thủy, hình dáng hình học của hệ dầm và độ dày của lớp bê tông tươi. Việc tính toán chi tiết chỉ số này giúp bộ phận kỹ thuật lập được biện pháp tổ chức thi công chuẩn xác, định vị chính xác khoảng cách giữa các bước cột chống trên mặt bằng thực tế.

Động thái tính toán khoa học này giúp chủ đầu tư và đơn vị thầu tối ưu hóa triệt để bài toán kinh tế, tránh việc thuê mướn vật tư dư thừa gây lãng phí dòng tiền của doanh nghiệp. Quan trọng hơn, việc nắm chắc năng lực chịu lực của giàn giáo là cơ sở pháp lý để nghiệm thu lắp dựng sàn, ngăn ngừa mọi rủi ro tranh chấp kỹ thuật về sau.

1.3. Sức chịu tải ảnh hưởng thế nào đến độ an toàn của hệ chống sàn?

Khi tiến hành đổ bê tông tươi khối lượng lớn, hệ giàn giáo nêm mạ kẽm phải gánh chịu đồng thời hai dạng lực gồm tải trọng tĩnh của vật liệu và tải trọng động. Các rung động cực mạnh sinh ra từ vòi xả của máy bơm áp lực cao kết hợp lực đầm dùi liên tục sẽ tạo ra ứng suất uốn dọc rất lớn lên thân giáo đứng.

Nếu giới hạn tải trọng của hệ chịu lực thấp hơn áp lực thực tế, các nút chốt nêm sẽ bị trượt và thân ống thép phi bốn mươi chín lập tức bị oằn cong cục bộ. Hiện tượng mất ổn định này sẽ kích hoạt chuỗi sập lún dây chuyền trên diện rộng, phá hủy hoàn toàn kết cấu bê tông đang ninh kết và đe dọa trực tiếp đến tính mạng công nhân.

2. Giáo nêm chịu được bao nhiêu kg?

Khả năng gánh tải của hệ giàn giáo nêm được phân chia thành nhiều cấp độ chịu lực rõ rệt để tương thích với từng dạng kết cấu sàn khác nhau. Nhà thầu cần nắm bắt rõ các định mức tải trọng tiêu chuẩn dưới đây để đưa ra giải pháp bóc tách vật tư tối ưu nhất.

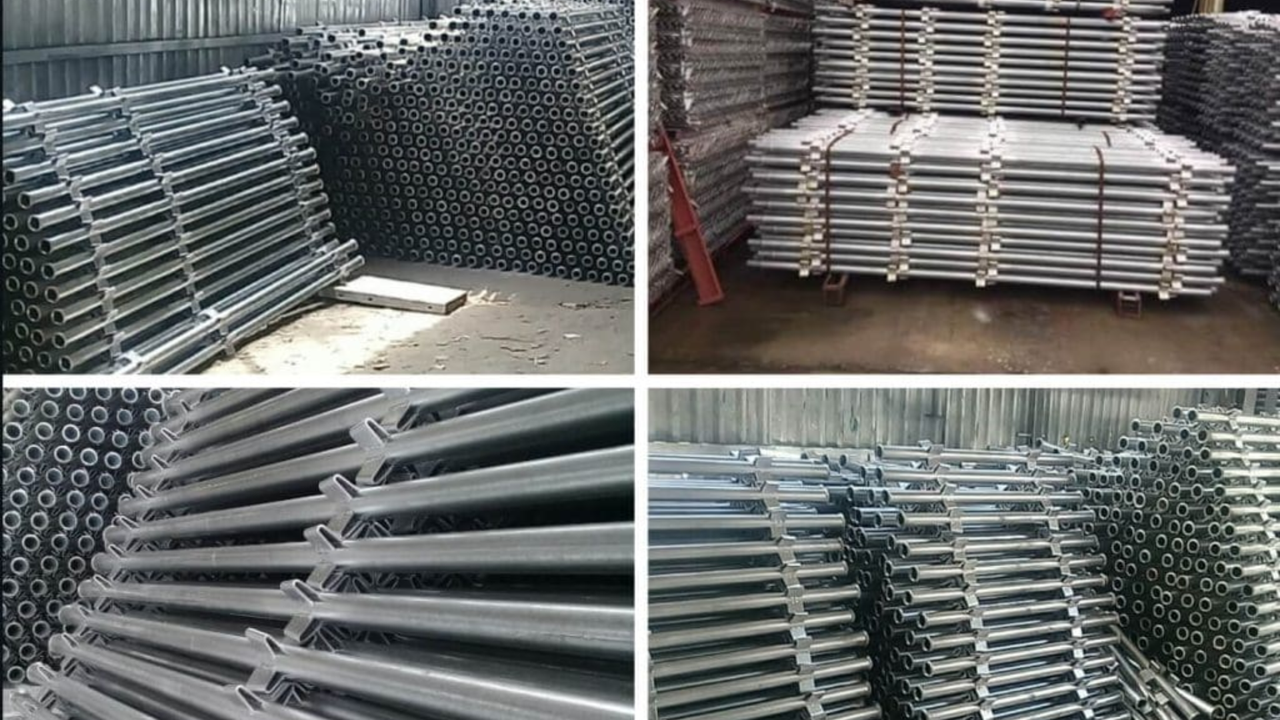

Giáo nêm chịu được bao nhiêu kg?

2.1. Tải trọng nhẹ khoảng 125 kg/m²

Định mức chịu lực này là giải pháp chuyên dụng cho các phân đoạn sàn có cao độ thông thủy thấp và độ dày lớp bê tông cốt thép mỏng dưới mười centimet. Chúng ta thường bắt gặp cấu hình lưới giáo này tại các vị trí ban công nhà phố, sảnh đón, hành lang chung cư hoặc các công trình dân dụng quy mô nhỏ lẻ.

Ở ngưỡng chịu tải nhẹ, áp lực cơ học nén lên các chốt khóa nêm ở mức rất thấp nên hệ giàn giáo vận hành cực kỳ ổn định và định hình nhanh chóng. Nhà thầu có thể kéo giãn khoảng cách giữa các bước cây chống đứng ra xa hơn để đẩy nhanh tốc độ bao phủ mặt bằng, giúp giảm chi phí nhân công lắp dựng đáng kể.

2.2. Tải trọng trung bình khoảng 250 kg/m²

Đây là phân khúc chịu lực cốt lõi và được áp dụng phổ biến nhất tại hầu hết các công trình xây dựng cao tầng văn phòng hay tòa nhà chung cư hiện nay. Định mức này được tính toán để hóa giải hoàn hảo áp lực từ những sàn bê tông điển hình có độ dày dao động từ mười lăm đến hai mươi centimet.

Khi lắp đặt đồng bộ các chuỗi thanh giằng ngang phi bốn mươi hai vào tai nêm, hệ khung xương thép sẽ tạo thành một khối liên kết định hình vô cùng kiên cố. Trạng thái liên kết này giúp triệt tiêu hoàn toàn các lực xô ngang nguy hiểm từ thiết bị ngoại vi, giữ cho mặt sàn cốp pha luôn phẳng tuyệt đối trong suốt quá trình cán bê tông.

2.3. Tải trọng nặng khoảng 375 kg/m²

Cấp độ tải trọng nặng là tiêu chuẩn kỹ thuật bắt buộc khi đối đầu với các hệ dầm chính chuyển khối, sàn hầm dày, hoặc sàn nhà xưởng công nghiệp quy mô lớn. Độ dày lớp bê tông tươi ở các vị trí hiểm hóc này thường vượt ngưỡng ba mươi centimet, sinh ra lực ép đứng cực kỳ khủng khiếp lên chân kích tăng bên dưới.

Để chịu được mức áp lực này, hệ chống bắt buộc phải sử dụng các trục đứng gia công từ phôi thép chính phẩm có độ dày thực tế từ hai ly trở lên. Mật độ bố trí các hàng thanh giằng dọc ngang cũng phải được tăng cường đan dày đặc nhằm thu hẹp chiều dài tính toán uốn dọc của thanh thép đứng phi bốn mươi chín.

2.4. Vì sao không nên áp dụng một con số cố định cho mọi công trình?

Một sai lầm kinh điển mà rất nhiều đội thợ thi công thường mắc phải là rập khuôn nguyên vẹn một thông số gánh tải lý thuyết cho mọi dạng mặt bằng sàn. Thực tế hiện trường cho thấy, sức chịu tải của giáo nêm luôn là một đại lượng biến thiên liên tục và chịu sự chi phối ngặt nghèo của rất nhiều biến số cơ học.

Năng lực chịu lực thực tế sẽ thay đổi hoàn toàn phụ thuộc vào tổng chiều cao nối tầng của giáo đứng, độ biến dạng tự do của ren kích tăng và cả sơ đồ phân bổ lưới giằng. Việc áp đặt một con số cố định mà thiếu đi các phép tính toán kiểm tra cường độ riêng biệt cho từng cấu trúc sàn cụ thể là một lỗ hổng kỹ thuật cực kỳ nguy hiểm.

3. Các yếu tố ảnh hưởng đến sức chịu tải của giáo nêm

Giới hạn bền của một hệ giàn giáo không tự nhiên sinh ra mà là kết quả tổng hòa từ quy cách vật liệu và biện pháp thi công. Hãy cùng phân tích sâu những nhân tố cốt lõi chi phối trực tiếp đến chỉ số này.

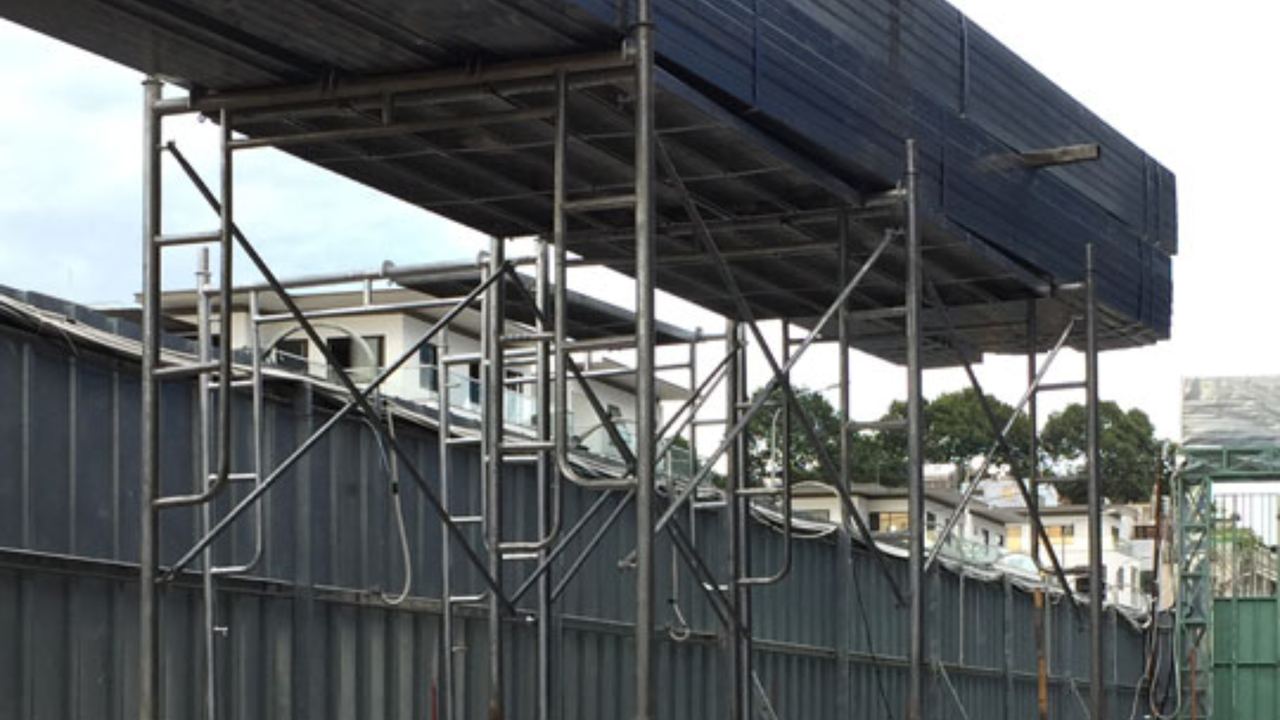

Các yếu tố ảnh hưởng đến sức chịu tải của giáo nêm

3.1. Độ dày và đường kính ống thép

Đường kính tiêu chuẩn phi bốn mươi chín của cây chống đứng và độ dày thành ống chính là lá chắn đầu tiên quyết định độ cứng vững của sản phẩm. Ống thép có phôi dày hai ly sẽ sở hữu momen quán tính và khả năng chống uốn tốt hơn hẳn loại ống mỏng một ly sáu. Nhà thầu cần kiểm tra kỹ thông số phôi thép đầu vào để tránh mua phải hàng cân thiếu ký.

3.2. Chiều cao cây chống đứng giáo nêm

Theo nguyên lý cơ học kết cấu, cây chống đứng càng cao thì độ mảnh dòng tâm của cột càng lớn, dẫn đến khả năng bị uốn cong dưới áp lực nén thẳng đứng càng tăng cao. Vì vậy, các trục đứng dài hai mét rưỡi hay ba mét luôn đòi hỏi sự tính toán cẩn trọng hơn về các điểm giữ cố định, nhằm ngăn chặn hiện tượng mất ổn định hình học khi chịu tải nặng.

3.3. Khoảng cách bố trí thanh giằng ngang

Thanh giằng ngang đóng vai trò giảm chiều dài tính toán của cây chống đứng bằng cách khóa chặt các điểm nút liên kết dọc thân giáo. Khi khoảng cách giữa các tầng giằng được thu hẹp lại, sức chịu tải của giáo nêm sẽ tăng lên đáng kể nhờ vào việc phân chia đều áp lực cơ học ra toàn bộ hệ thống. Ngược lại nếu lắp giằng quá thưa, cây chống rất dễ bị tổn thương.

3.4. Chất lượng mối hàn, khóa nêm và phụ kiện liên kết

Các tai nêm và chốt nêm là những vị trí tập trung ứng suất cực lớn trong suốt quá trình đổ bê tông tươi. Mối hàn gia công bằng công nghệ khí CO2 tiêu chuẩn cao sẽ đảm bảo độ ngấu sâu, không bị giòn gãy hay bong tách khi chịu lực va đập động. Chỉ một mối hàn tai nêm bị nứt nẻ cũng có thể làm đổ vỡ dây chuyền cả một hệ chịu lực.

3.5. Nền đặt giáo và điều kiện thi công thực tế

Một hệ giàn giáo vững chắc đến đâu cũng sẽ trở nên vô dụng nếu được đặt trên một nền đất yếu, sụt lún hoặc không được lót tấm lót chân chuyên dụng. Nước mưa ứ đọng làm mềm nền móng hoặc các rung động mạnh từ máy móc xung quanh cũng là tác nhân nguy hiểm, làm dịch chuyển cục bộ các chân kích tăng và làm giảm sụt khả năng chịu lực vốn có.

4. Thông số kỹ thuật cần kiểm tra khi đánh giá khả năng chịu tải

Để có cơ sở nghiệm thu thiết bị đầu vào một cách chính xác nhất, các kỹ sư giám sát cần trang bị các công cụ đo đạc trực quan. Dưới đây là những quy cách cấu kiện cốt lõi cần được kiểm tra nghiêm ngặt.

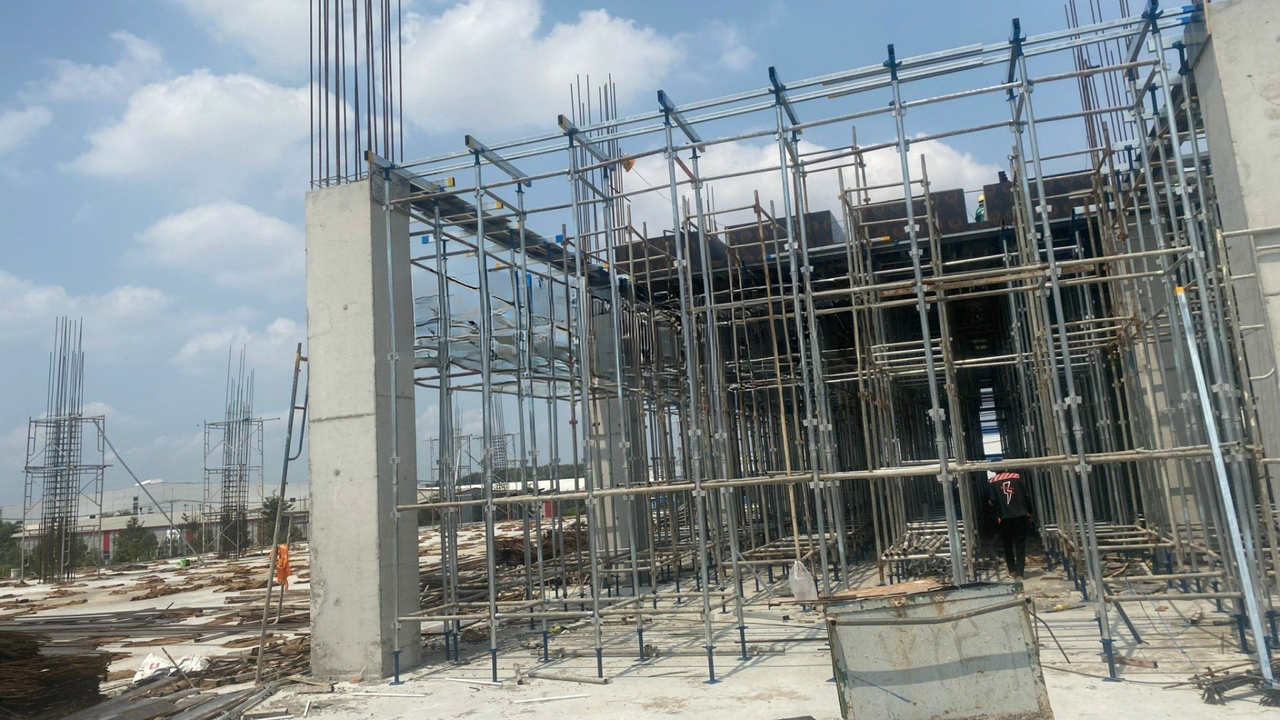

Thông số kỹ thuật cần kiểm tra khi đánh giá khả năng chịu tải

4.1. Quy cách cây chống đứng giáo nêm

Trục đứng chịu lực phải đạt đúng đường kính phi bốn mươi chín với các kích thước chiều cao chuẩn như hai mét hoặc hai mét rưỡi. Các vòng tai nêm hàn dọc thân cây chống đứng phải được định vị khoảng cách đều đặn theo đúng bản vẽ thiết kế hình học từ nhà máy sản xuất. Mọi sự sai lệch về vị trí tai nêm đều làm mất đi tính đồng bộ của hệ lưới giằng.

4.2. Quy cách thanh giằng ngang

Cấu kiện giằng ngang cần dùng ống thép phi bốn mươi hai với độ dày đồng bộ với hệ chống đứng để đảm bảo liên kết chốt khóa hoàn hảo. Độ dài thanh giằng phải chuẩn xác đến từng milimet để khi đóng chốt nêm vào tai giáo, hệ thống khung vuông được định hình tuyệt đối không có độ rơ lắc hay bị vênh góc nêm.

4.3. Quy cách chống đà giữa và chống đà biên

Thanh chống đà giữa và hệ consol biên là những bộ phận gia cường lực tại các điểm chịu tải cục bộ cực cao dưới đáy dầm. Quy cách của thanh chống đà phải sử dụng thép ống cứng, kết hợp với các bản mã thép dày dặn để ôm sát hệ xà gồ đỡ cốp pha. Sự chắc chắn của các chi tiết này giúp bảo vệ mép sàn biên không bị xệ.

4.4. Trọng lượng linh kiện và độ dày vật liệu

Cân thực tế khối lượng tịnh của từng bó giáo nêm là cách nhanh nhất để phát hiện các sản phẩm hàng nhái, hàng mỏng kém chất lượng. Khi đối chiếu khối lượng tịnh với bảng dữ liệu gốc, nếu thấy thiếu hụt quá năm phần trăm thì chắc chắn thành ống thép đã bị cán mỏng. Sự hụt dòng vật liệu này sẽ phá hủy hoàn toàn sức chịu tải của giáo nêm theo thiết kế an toàn ban đầu.

5. Cách tính sức chịu tải của giáo nêm trong thi công

Bài toán tính toán lực ép sàn đòi hỏi sự chính xác tuyệt đối từ các số liệu thực tế tại công trường. Quy trình lập biện pháp an toàn thường được triển khai bài bản qua các bước cụ thể sau.

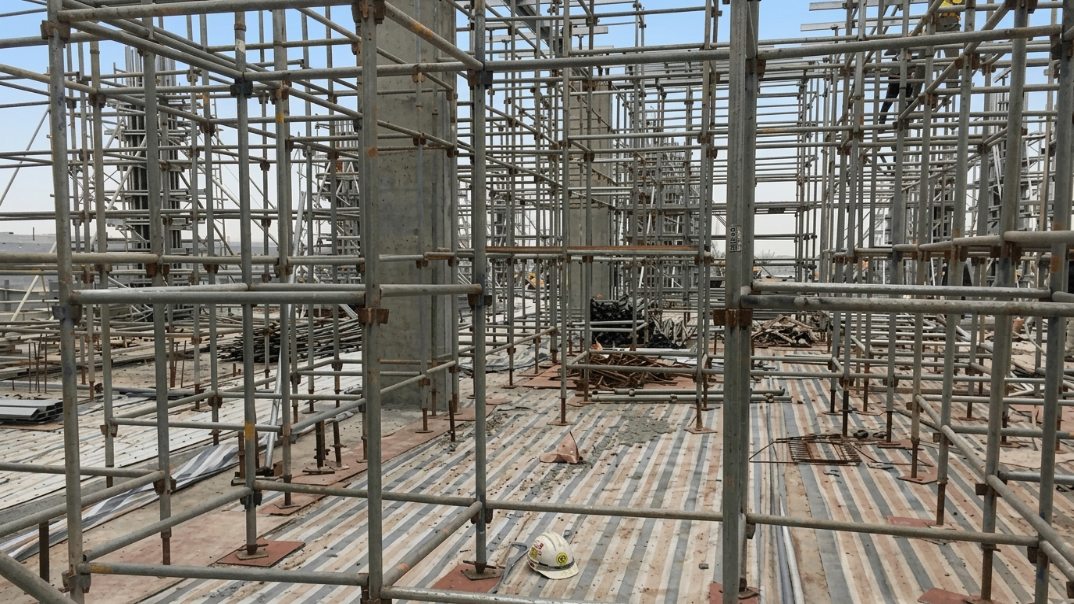

Cách tính sức chịu tải của giáo nêm trong thi công

5.1. Xác định tải trọng bê tông, cốp pha và vật liệu thi công

Tải trọng tĩnh bao gồm khối lượng của lớp bê tông tươi thường tính trung bình hai tấn rưỡi trên một mét khối, cộng với trọng lượng của hệ cốp pha gỗ hoặc cốp pha thép bên dưới. Ngoài ra, kỹ sư phải cộng thêm tải trọng động phát sinh từ người đi lại, thiết bị đầm dùi và lực xả của vòi bơm bê tông áp lực cao.

5.2. Tính tải trọng phân bố trên mỗi mét vuông sàn

Sau khi có tổng trọng lượng của toàn bộ sàn, ta tiến hành chia đều cho tổng diện tích bề mặt để ra chỉ số tải trọng phân bố đều. Con số này là cơ sở trực tiếp để đối chiếu với năng lực gánh chịu lực lý thuyết của các dòng giáo nêm mạ kẽm hiện có, giúp đưa ra quyết định lựa chọn quy cách vật tư phù hợp.

5.3. Xác định số lượng cây chống và khoảng cách bố trí

Từ áp lực phân bố trên mỗi mét vuông sàn, kỹ sư sẽ tính ra diện tích chịu tải tối đa cho phép của một cây chống đơn lẻ. Từ đó, sơ đồ bố trí các hàng cây chống đứng và thanh giằng ngang sẽ được định hình rõ ràng trên bản vẽ, ví dụ như bước giáo một mét mốt nhân một mét hai hoặc dày hơn tại khu vực dầm.

5.4. Áp dụng hệ số an toàn khi tính toán tải trọng

Trong kỹ thuật xây dựng, không bao giờ được phép tính toán sát sườn theo các giới hạn chịu lực lý thuyết tối đa của vật liệu. Việc nhân thêm một hệ số an toàn dao động từ một phẩy hai đến một phẩy ba lăm giúp hệ thống có một khoảng dự phòng vững chắc trước những biến động bất ngờ tại công trường. Đây là nguyên tắc cốt lõi giúp bảo toàn tuyệt đối sức chịu tải của giáo nêm trong mọi tình huống nguy cấp.

5.5. Khi nào cần kỹ sư tính toán theo bản vẽ công trình?

Đối với các công trình nhà dân thông thường, nhà thầu có thể áp dụng các cấu hình lắp dựng chuẩn theo kinh nghiệm thực tế. Tuy nhiên đối với các dự án có tầng cao vượt khổ trên năm mét, sàn dầm chuyển dày hoặc tải trọng đổ sàn phức tạp, việc lập hồ sơ tính toán chuyên sâu bằng phần mềm mô phỏng kết cấu do kỹ sư có chứng chỉ hành nghề thực hiện là bắt buộc.

6. Lưu ý an toàn để đảm bảo sức chịu tải của hệ giáo nêm

Sở hữu một hệ thống giàn giáo tốt mới chỉ là điều kiện cần, việc sử dụng và vận hành đúng cách tại hiện trường mới là điều kiện đủ để bảo vệ công trình.

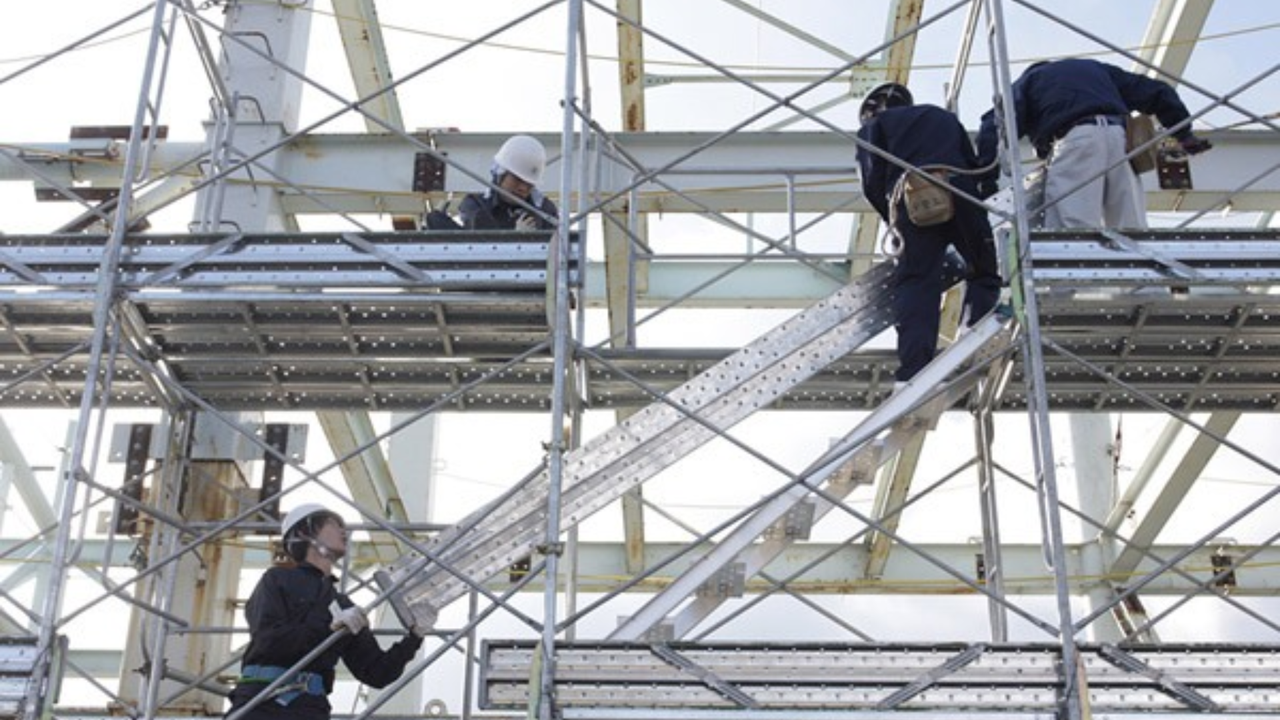

Lưu ý an toàn để đảm bảo sức chịu tải của hệ giáo nêm

6.1. Không dùng giáo nêm cong vênh, rỉ sét hoặc mối hàn yếu

Các cấu kiện bị móp méo do va đập hoặc bị rỉ sét ăn mòn sâu vào thành ống thép sẽ bị giảm sút nghiêm trọng khả năng chống chịu lực nén đứng. Mối hàn tai nêm bị nứt nẻ rất dễ gãy rụng khi chịu các chấn động động trong quá trình thi công đổ bê tông. Đội ngũ kho bãi cần thực hiện phân loại và loại bỏ nghiêm ngặt các vật tư lỗi này trước khi xuất xưởng.

6.2. Không tập kết vật liệu quá nặng tại một điểm

Thói quen cẩu các bó thép cây, gạch thẻ hoặc đặt máy móc nặng tập trung tại một vùng nhỏ trên mặt sàn cốp pha chưa đổ bê tông là nguyên nhân gây sập cục bộ. Lực ép tập trung vượt quá giới hạn thiết kế sẽ làm gãy gập các chân kích tăng ngay bên dưới. Nhà thầu cần phân bổ đều vật tư ra khắp mặt bằng thi công.

6.3. Lắp đặt đúng quy cách cây chống, thanh giằng và kích tăng

Quá trình lắp dựng phải tuân thủ nguyên tắc từ dưới lên trên, các thanh giằng ngang phải được gõ búa chốt khóa chặt chẽ vào tai nêm của trục đứng. Kích tăng chân và kích U đầu không được phép vặn cao quá phạm vi ba mươi centimet để tránh hiện tượng mất ổn định tâm trục đứng, làm lung lay toàn bộ kết cấu hình học.

6.4. Kiểm tra hệ giáo trước khi đổ bê tông

Trước thời điểm xe bồn bê tông tiến vào công trường, cán bộ kỹ thuật cùng tư vấn giám sát phải tiến hành nghiệm thu trực tiếp toàn bộ hệ thống giàn giáo nêm. Việc rà soát kỹ các điểm khóa chân kích, độ thẳng đứng của cột chống và sự đầy đủ của các thanh giằng biên sẽ giúp đảm bảo ổn định tối đa. Kiểm tra kỹ lưỡng sẽ giúp duy trì vững chắc sức chịu tải của giáo nêm dưới áp lực đổ bê tông tươi liên tục.

6.5. Bảo dưỡng và kiểm định giáo nêm định kỳ

Sau mỗi đợt tháo dỡ cốp pha, toàn bộ linh kiện cần được vệ sinh sạch sẽ lớp bê tông bám dính bên ngoài và kiểm tra các khuyết tật hình học. Định kỳ phun sơn chống rỉ hoặc nhúng kẽm lại các vị trí bị bong tróc bề mặt. Các lô hàng sử dụng lâu năm cần được gửi đi kiểm định lại năng lực chịu lực nén tĩnh để đảm bảo an toàn cho các công trình tiếp theo.

7. Nên chọn giáo nêm như thế nào để đảm bảo khả năng chịu tải?

Việc lựa chọn đối tác cung ứng thiết bị uy tín là bước đi chiến lược giúp nhà thầu an tâm tập trung vào tiến độ xây dựng mà không phải lo lắng về rủi ro kỹ thuật.

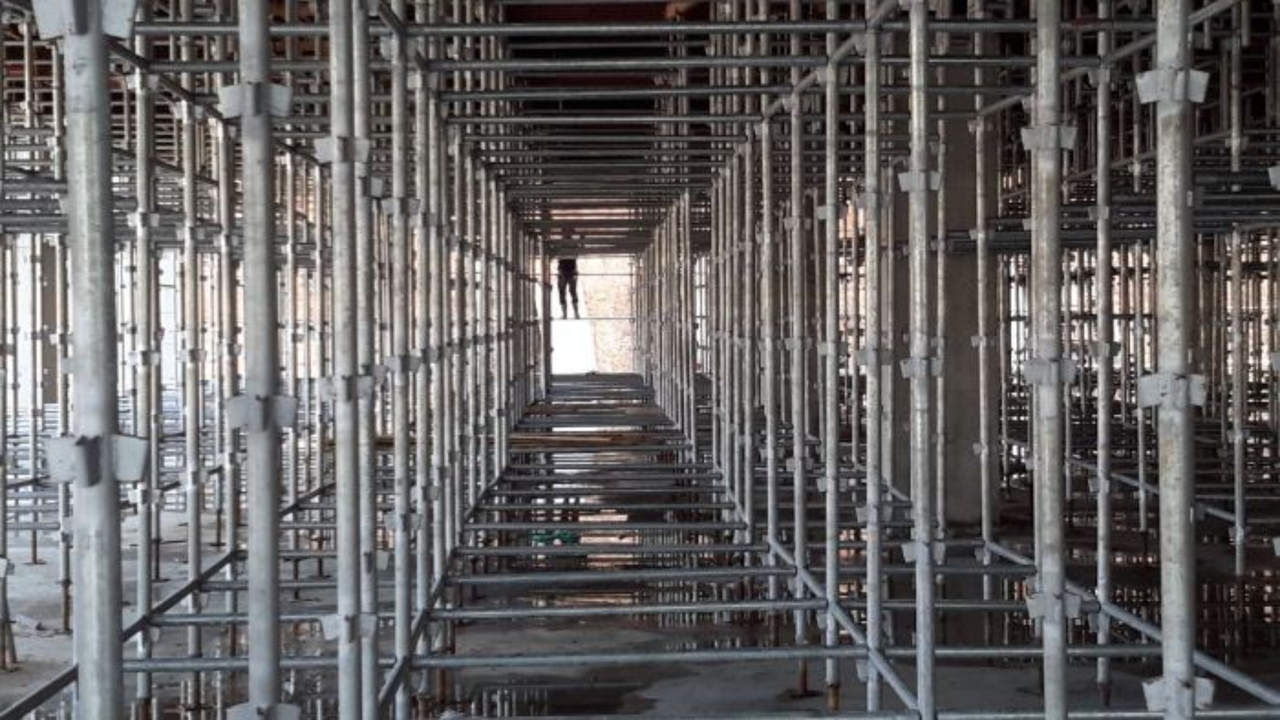

Nên chọn giáo nêm như thế nào để đảm bảo khả năng chịu tải?

7.1. Chọn giáo nêm theo chiều cao chống sàn

Nhà thầu cần dựa vào cao độ thông thủy của từng tầng để đặt hàng tổ hợp các kích thước chống đứng tối ưu nhất. Việc phối hợp linh hoạt giữa các cây chống đứng hai mét, một mét rưỡi và hệ kích tăng sẽ giúp hạn chế tối đa việc phải sử dụng quá nhiều đốt nối phụ, từ đó giữ cho trục chống luôn thẳng đứng và chịu lực nén tốt nhất.

7.2. Chọn độ dày ống thép phù hợp với tải trọng công trình

Với các công trình nhà cao tầng có áp lực dầm sàn lớn, hãy ưu tiên lựa chọn dòng ống thép có độ dày thực tế hai ly. Mặc dù chi phí đầu tư ban đầu cao hơn loại ống mỏng, nhưng độ bền cơ học cao và khả năng tái sử dụng nhiều lần của dòng sản phẩm dày dặn này sẽ mang lại hiệu quả kinh tế vượt trội cho doanh nghiệp về lâu dài.

7.3. Ưu tiên sản phẩm có quy cách rõ ràng, đồng bộ phụ kiện

Một hệ giàn giáo nêm chỉ phát huy tối đa năng lực gánh lực khi các chi tiết từ tai nêm, chốt giằng cho đến kích tăng bằng đều được gia công đồng bộ từ một nhà máy. Sự sai lệch quy cách giữa các thương hiệu khác nhau khi trộn lẫn trên công trường sẽ tạo ra các độ rơ lỏng ở nút liên kết, làm suy giảm nghiêm trọng độ cứng vững tổng thể.

7.4. Liên hệ Giàn giáo Bảo Sơn để được tư vấn giáo nêm phù hợp với công trình

Nếu bạn đang tìm kiếm một giải pháp chống sàn an toàn tuyệt đối với các thông số kỹ thuật được cam kết rõ ràng, thương hiệu Giàn giáo Bảo Sơn chính là điểm đến đáng tin cậy. Toàn bộ sản phẩm của chúng tôi đều trải qua quy trình kiểm định ngặt nghèo về vật liệu phôi thép đầu vào và công nghệ hàn CO2 dòng cao tự động. Nhờ duy trì tính nhất quán vượt trội trong khâu chế tạo, sức chịu tải của giáo nêm mang thương hiệu Bảo Sơn luôn đạt các chứng chỉ an toàn cao nhất từ Trung tâm kiểm định chất lượng Quatest, sẵn sàng đồng hành cùng các nhà thầu chinh phục mọi công trình quy mô lớn nhỏ trên khắp cả nước.

Mỗi sàn bê tông kiên cố luôn cần một điểm tựa vững vàng để thành hình. Việc kiểm soát tốt sức chịu tải của giáo nêm không đơn thuần là những con số khô khan, mà chính là tấm khiên bảo vệ sự an toàn tuyệt đối cho toàn bộ công trình của bạn. Để tối ưu hóa chi phí vật tư và nhận phương án chịu lực chuẩn xác trực tiếp từ nhà máy, hãy bắt tay cùng giàn giáo Bảo Sơn đội ngũ kỹ sư của chúng tôi luôn sẵn sàng tư vấn chuyên sâu và đồng hành nâng tầm dự án của bạn.
