Quy cách giàn giáo nêm chuẩn hiện nay: Kích thước các bộ phận và thông số kỹ thuật cần biết

Trong thi công xây dựng, quy cách giàn giáo nêm được hiểu là tập hợp các thông số kỹ thuật tiêu chuẩn bao gồm kích thước chiều dài, độ dày thép và cấu tạo chi tiết của các bộ phận cấu thành như cây chống đứng, thanh giằng ngang. Việc nắm vững các quy cách này không chỉ giúp nhà thầu tính toán chính xác vật tư mà còn quyết định trực tiếp đến khả năng chịu tải, đảm bảo an toàn tuyệt đối cho công trình. Hiểu rõ sự quan trọng đó, Giàn giáo Bảo Sơn đã đúc kết lại các thông số kỹ thuật chuẩn nhất cho hệ giàn giáo nêm hiện nay, giúp bạn dễ dàng đối chiếu và lựa chọn thiết bị phù hợp nhất cho dự án của mình.

1. Các bộ phận chính trong hệ giàn giáo nêm

Hệ giàn giáo nêm được cấu thành từ sự kết hợp của nhiều linh kiện chuyên dụng, đảm bảo khả năng chịu lực ổn định cho công trình. Cây chống đứng đóng vai trò là cột trụ chịu tải chính, truyền toàn bộ trọng lượng từ sàn hoặc hệ cốp pha xuống nền móng. Thanh giằng ngang được thiết kế để kết nối các cây chống đứng theo phương ngang, tạo nên cấu trúc khung vững chắc. Để gia tăng độ cứng và ngăn chặn hiện tượng vặn xoắn cho hệ thống khi lắp đặt ở chiều cao lớn, thanh giằng chéo là thành phần bắt buộc. Ngoài ra, các phụ kiện như kích tăng chân, kích tăng đầu giúp điều chỉnh độ cao và giữ cân bằng cho khung giáo trên các bề mặt địa hình khác nhau. Việc nắm vững quy cách giàn giáo nêm của từng bộ phận này là yêu cầu bắt buộc để nhà thầu tính toán chính xác vật tư và đảm bảo an toàn thi công theo đúng tiêu chuẩn kỹ thuật mà Giàn giáo Bảo Sơn cung cấp.

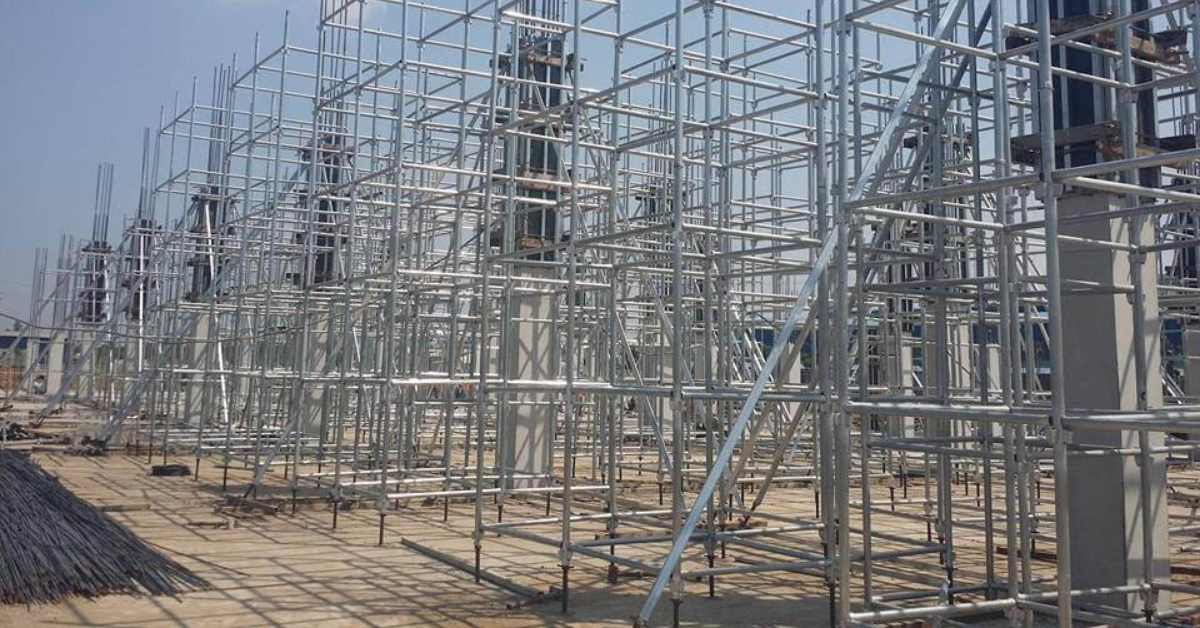

Các bộ phận chính trong hệ giàn giáo nêm

2. Quy cách các bộ phận giàn giáo nêm

Sự an toàn và ổn định của hệ thống giàn giáo nêm phụ thuộc trực tiếp vào độ chính xác về quy cách và chất lượng vật liệu của từng bộ phận. Việc nắm vững các tiêu chuẩn kỹ thuật này không chỉ giúp nhà thầu tính toán vật tư chính xác mà còn là chốt chặn quan trọng để ngăn ngừa rủi ro kết cấu, đảm bảo sự kiên cố tuyệt đối cho công trình.

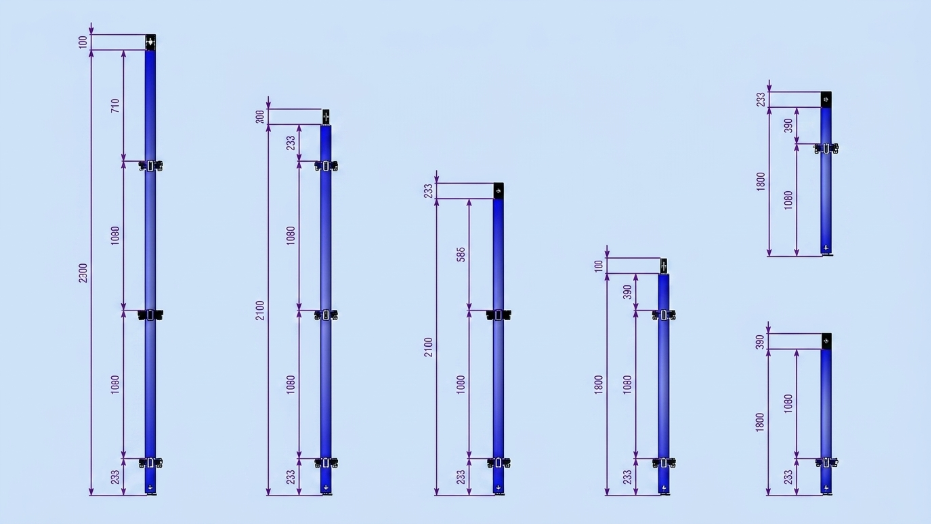

2.1. Quy cách cây chống đứng

Cây chống đứng là bộ phận chịu lực chính, đóng vai trò truyền tải trọng dọc trục từ hệ sàn thao tác hoặc cốp pha xuống nền móng. Tại Giàn giáo Bảo Sơn, cây chống đứng được sản xuất từ ống thép D49 với độ dày thành ống dao động từ 2.0mm đến 3.2mm tùy theo yêu cầu chịu tải. Độ dày này quyết định trực tiếp đến khả năng chống chịu hiện tượng mất ổn định (buckling) khi chịu tải trọng nén lớn. Hệ thống bát nêm (tai giằng) trên thân cây chống được hàn bằng công nghệ tự động, đảm bảo khoảng cách chuẩn giữa các tầng, giúp việc lắp ghép diễn ra chính xác, không phát sinh sai số cộng dồn khi lắp đặt giàn giáo lên cao.

2.2. Quy cách thanh giằng ngang

Thanh giằng ngang giữ vai trò định hình, liên kết các cây chống đứng để tạo thành khung không gian vững chắc, chống hiện tượng vặn xoắn. Bộ phận này sử dụng ống thép D42 hoặc D49, với độ dày tiêu chuẩn từ 1.8mm đến 2.0mm để tối ưu hóa trọng lượng mà vẫn đảm bảo độ cứng vững. Chiều dài thanh giằng được sản xuất theo các module từ 0.5m đến 1.5m, cho phép linh hoạt điều chỉnh khẩu độ giàn giáo. Đặc biệt, phần tai nêm tại hai đầu thanh giằng được thiết kế với độ dung sai cực thấp, đảm bảo khi lắp vào bát nêm trên cây chống sẽ tạo ra liên kết chặt chẽ, không bị rơ lắc dưới tác động của rung chấn.

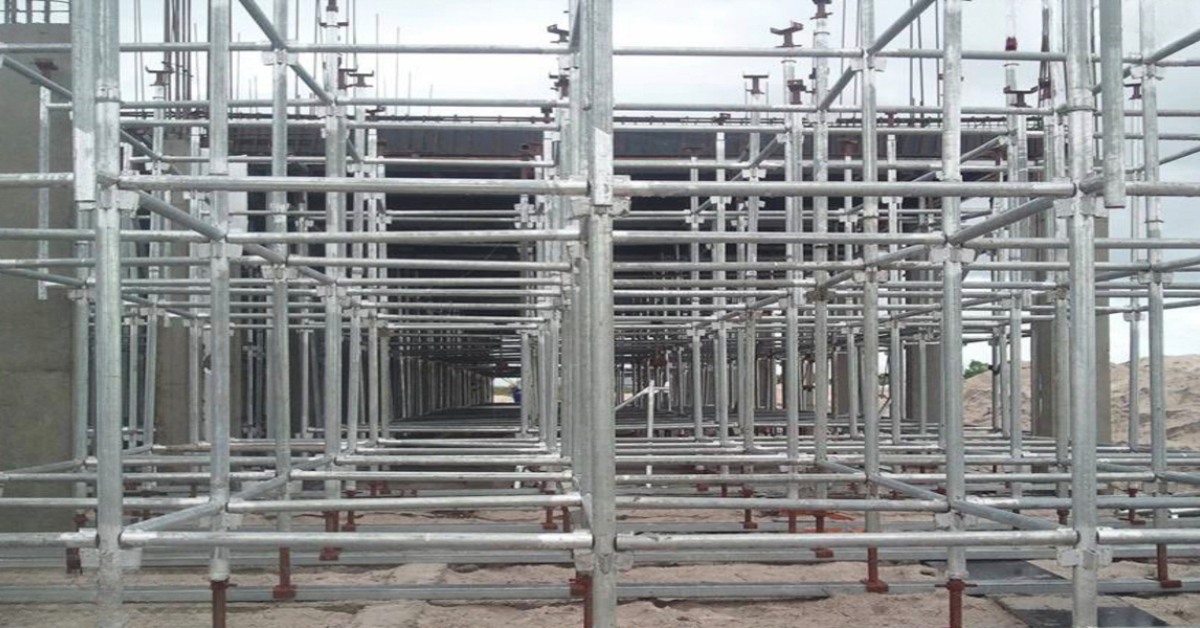

Quy cách thanh giằng ngang

2.3. Quy cách phụ kiện giàn giáo nêm

Hệ phụ kiện bao gồm kích tăng chân, kích tăng đầu và chốt nêm là những chi tiết tuy nhỏ nhưng quyết định khả năng điều chỉnh và khóa chặt toàn bộ hệ thống. Kích tăng thường sử dụng ống thép đặc hoặc rỗng có đường kính D34 đến D38, với ren vặn bước chuẩn để việc điều chỉnh cao độ diễn ra nhẹ nhàng, ổn định. Chốt nêm được chế tạo từ thép tấm dày, qua quá trình gia công nhiệt để tăng độ cứng bề mặt, đảm bảo không bị biến dạng khi đóng mở nhiều lần. Mọi phụ kiện của Giàn giáo Bảo Sơn đều tuân thủ quy cách giàn giáo nêm chuẩn, đảm bảo sự đồng bộ tuyệt đối khi lắp ráp, giúp tăng cường khả năng chịu tải và tính an toàn cho tổng thể hệ thống.

3. Thông số kỹ thuật quan trọng của giàn giáo nêm

Để hệ thống giàn giáo vận hành ổn định và an toàn, nhà thầu cần nắm rõ các thông số kỹ thuật cốt lõi trong quy cách giàn giáo nêm. Đầu tiên là đường kính ống thép; tiêu chuẩn phổ biến hiện nay là ống D49 với độ dày từ 2.0mm đến 3.2mm cho cây chống, và D42 cho thanh giằng. Độ dày thành ống là yếu tố quyết định khả năng chịu lực nén, do đó cần kiểm tra kỹ chứng chỉ vật liệu trước khi đưa vào thi công.

Ngoài ra, kích thước module (chiều dài) cũng là thông số quan trọng. Một hệ giàn giáo đạt chuẩn phải đảm bảo sai số hình học tối thiểu, giúp các mối nối bát nêm và tai giằng khớp chính xác, không bị rơ lắc. Bề mặt thiết bị cũng cần được xử lý bằng phương pháp mạ kẽm nhúng nóng hoặc sơn dầu chất lượng cao để chống ăn mòn. Tại Giàn giáo Bảo Sơn, chúng tôi luôn yêu cầu kiểm soát chặt chẽ các thông số này để đảm bảo tính đồng bộ cao nhất cho toàn bộ hệ thống giàn giáo, giúp việc lắp dựng tại công trường diễn ra nhanh chóng và chính xác.

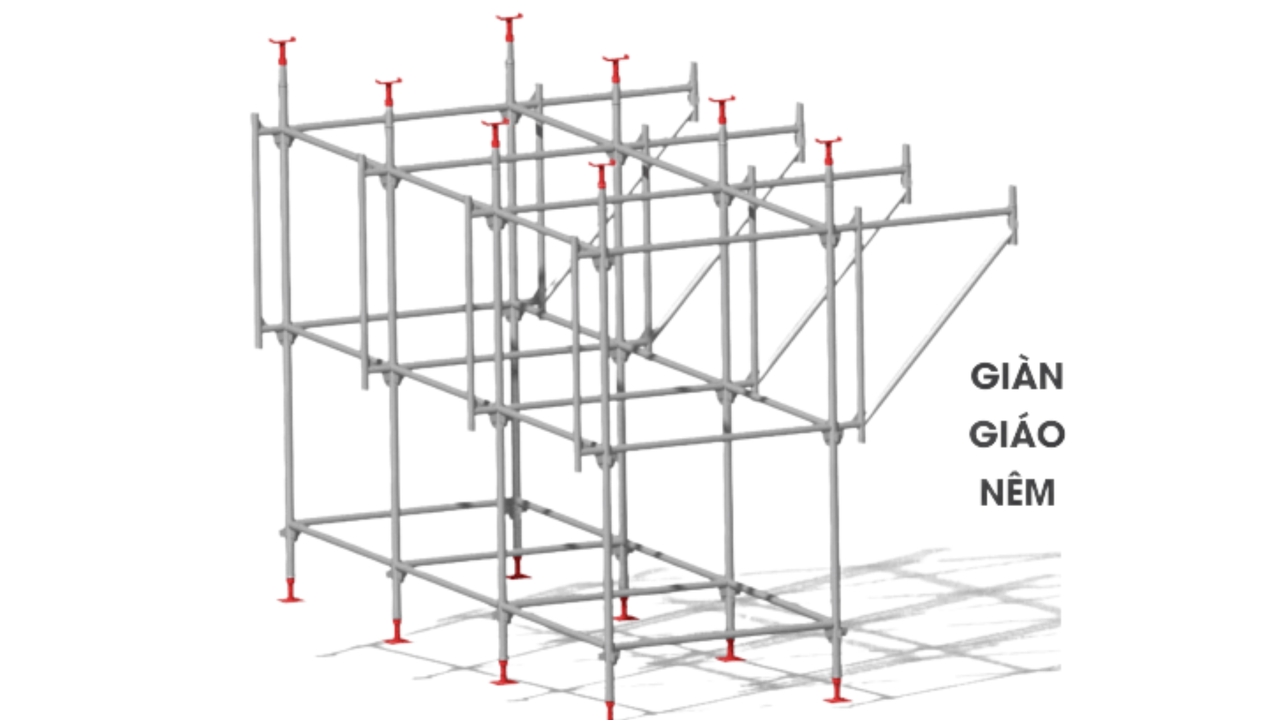

Thông số kỹ thuật quan trọng của giàn giáo nêm

4. Những thông số ảnh hưởng đến khả năng chịu tải của giàn giáo nêm

Khả năng chịu tải là chỉ số quan trọng nhất quyết định tính an toàn của công trình. Yếu tố đầu tiên ảnh hưởng trực tiếp đến sức chịu tải chính là quy cách giàn giáo nêm về độ dày và chất lượng thép. Ống thép có độ dày cao hơn (ví dụ 2.5mm so với 2.0mm) sẽ gia tăng đáng kể khả năng chịu lực nén dọc trục và chống hiện tượng mất ổn định (buckling).

Bên cạnh đó, công nghệ hàn cũng đóng vai trò quyết định. Mối hàn tại các vị trí bát nêm phải được thực hiện bằng máy hàn CO2 tự động, đảm bảo độ ngấu sâu và liên kết bền vững. Nếu mối hàn không đạt chuẩn, đây sẽ là điểm yếu chí tử khiến giàn giáo bị gãy đổ dưới tải trọng lớn. Cuối cùng, độ chính xác của kích tăng (kích chân, kích đầu) cũng ảnh hưởng đến khả năng truyền tải lực xuống nền móng. Một hệ giàn giáo muốn đạt tải trọng tối ưu cần sự đồng nhất giữa chất lượng vật liệu, độ dày thành ống và kỹ thuật gia công mối nối.

Những thông số ảnh hưởng đến khả năng chịu tải của giàn giáo nêm

5. Quy cách giàn giáo nêm phù hợp với từng loại công trình

Việc lựa chọn quy cách giàn giáo nêm phải căn cứ vào tính chất và tải trọng thực tế của từng loại công trình để tối ưu chi phí và đảm bảo an toàn tuyệt đối.

5.1. Công trình dân dụng

Đối với các công trình dân dụng như nhà phố, biệt thự, biệt thự liền kề, tải trọng thường không quá lớn và chiều cao lắp dựng vừa phải.

• Quy cách: Ưu tiên chọn các cây chống có độ dày từ 2.0mm đến 2.3mm.

• Ưu điểm: Giảm trọng lượng vận chuyển, dễ dàng lắp đặt thủ công, tối ưu chi phí thuê hoặc mua thiết bị.

• Lưu ý: Dù công trình nhỏ, vẫn phải tuân thủ việc lắp đủ thanh giằng chéo để đảm bảo tính ổn định của khung.

5.2. Công trình công nghiệp và dự án quy mô lớn

Các công trình công nghiệp như nhà xưởng, cầu cảng, tòa nhà cao tầng yêu cầu khả năng chịu lực cực cao và độ an toàn khắt khe.

• Quy cách: Bắt buộc sử dụng các cây chống có độ dày từ 2.5mm đến 3.2mm.

• Yêu cầu: Thiết bị phải có lớp mạ kẽm nhúng nóng để chống chọi với môi trường khắc nghiệt. Các mối hàn phải được kiểm tra kỹ lưỡng theo tiêu chuẩn khắt khe.

• Lưu ý: Cần có bản vẽ tính toán tải trọng kỹ thuật từ đơn vị cung cấp như Giàn giáo Bảo Sơn để bố trí mật độ cây chống hợp lý, đảm bảo khả năng chịu tải vượt trội cho các sàn bê tông dày.

6. Cách kiểm tra giàn giáo nêm đúng quy cách và đạt tiêu chuẩn chất lượng

Việc kiểm tra thiết bị trước khi đưa vào công trường là bước bắt buộc để loại bỏ rủi ro mất an toàn lao động. Khi tiếp nhận vật tư, nhà thầu cần thực hiện quy trình kiểm tra quy cách giàn giáo nêm theo các bước cụ thể sau:

• Kiểm tra ngoại quan: Quan sát bề mặt ống thép xem có bị móp méo, rỉ sét hoặc nứt gãy hay không. Mối hàn tại các vị trí bát nêm phải đều, chắc chắn, không có hiện tượng rỗ khí hoặc bong tróc. Các chi tiết này phải được gia công bằng máy hàn CO2 tự động để đảm bảo độ ngấu.

• Đo đạc thông số kỹ thuật: Sử dụng thước kẹp chuyên dụng để đo chính xác đường kính ngoài (thường là 49mm đối với chống đứng) và độ dày thành ống. Sai số cho phép phải nằm trong giới hạn kỹ thuật của nhà sản xuất.

• Kiểm tra độ đồng bộ: Lắp thử một vài module giàn giáo thực tế. Các vị trí khớp nối bát nêm và tai giằng phải khít, không bị rơ lắc hay quá chặt khiến việc lắp đặt khó khăn.

• Chứng chỉ chất lượng: Luôn yêu cầu đơn vị cung cấp xuất trình chứng chỉ xuất xưởng, kết quả kiểm định khả năng chịu tải của vật liệu thép. Việc kiểm tra quy cách giàn giáo nêm nghiêm ngặt sẽ giúp chủ đầu tư yên tâm về tính ổn định của hệ thống trong suốt thời gian thi công.

Cách kiểm tra giàn giáo nêm đúng quy cách và đạt tiêu chuẩn chất lượng

7. Vì sao nhiều nhà thầu lựa chọn giàn giáo nêm của Giàn giáo Bảo Sơn?

Sự tin tưởng của các đối tác dành cho Giàn giáo Bảo Sơn không đến từ quảng cáo, mà từ hiệu quả thực tế trên hàng ngàn công trình lớn nhỏ. Các nhà thầu lựa chọn thương hiệu này dựa trên những cơ sở kỹ thuật sau:

• Kinh nghiệm sản xuất: Với hơn 15 năm trong ngành, Giàn giáo Bảo Sơn thấu hiểu áp lực chịu tải và các rủi ro tại công trường. Mọi thiết bị xuất xưởng đều được thiết kế dựa trên tiêu chuẩn an toàn cao nhất, đảm bảo tính kiên cố cho hệ chống đỡ.

• Tính đồng bộ tuyệt đối: Chúng tôi kiểm soát chặt chẽ quy trình sản xuất từ khâu chọn phôi thép đến gia công. Điều này đảm bảo mỗi thanh giằng, cây chống đều đạt cùng một quy cách giàn giáo nêm, giúp quá trình lắp dựng tại công trường không bị gián đoạn do lỗi kỹ thuật.

• Dịch vụ hỗ trợ kỹ thuật: Giàn giáo Bảo Sơn không chỉ cung cấp thiết bị mà còn tư vấn giải pháp bố trí giàn giáo dựa trên bản vẽ kết cấu của từng công trình, giúp tối ưu chi phí và tăng độ an toàn.

• Độ bền sản phẩm: Với công nghệ mạ kẽm hiện đại, thiết bị có tuổi thọ cao, khả năng chống chọi tốt với điều kiện thời tiết khắc nghiệt tại Việt Nam, giúp nhà thầu tái sử dụng được nhiều lần, tiết kiệm chi phí đầu tư.

Vì sao nhiều nhà thầu lựa chọn giàn giáo nêm của Giàn giáo Bảo Sơn?

8. Câu hỏi thường gặp về quy cách giàn giáo nêm

Để hỗ trợ quý khách hàng và các đối tác nhà thầu hiểu rõ hơn về các tiêu chuẩn kỹ thuật khi lựa chọn thiết bị, Giàn giáo Bảo Sơn đã tổng hợp và giải đáp những thắc mắc thường gặp nhất trong quá trình thi công. Việc nắm bắt chính xác các thông số kỹ thuật không chỉ giúp bạn dễ dàng đưa ra quyết định đầu tư phù hợp mà còn đảm bảo an toàn tuyệt đối cho mọi hạng mục công trình. Dưới đây là những thông tin chi tiết về quy cách giàn giáo nêm mà đội ngũ kỹ thuật của chúng tôi thường xuyên nhận được yêu cầu tư vấn.

8.1. Giàn giáo nêm có những quy cách phổ biến nào?

Giàn giáo nêm thường có các quy cách dựa trên kích thước module cơ bản: Cây chống đứng (1m, 1.5m, 2m, 2.5m, 3m); Thanh giằng ngang (0.5m, 0.6m, 1m, 1.2m, 1.5m). Việc nắm rõ các quy cách giàn giáo nêm này giúp nhà thầu phối hợp linh hoạt để tạo ra hệ khung giàn giáo phù hợp với chiều cao và mặt bằng thi công thực tế.

8.2. Độ dày giàn giáo nêm bao nhiêu là đạt chuẩn?

Độ dày đạt chuẩn phụ thuộc vào loại công trình. Với công trình dân dụng, độ dày từ 2.0mm đến 2.3mm là phù hợp. Với công trình công nghiệp, tòa nhà cao tầng yêu cầu khả năng chịu lực lớn, độ dày thép phải đạt từ 2.5mm đến 3.2mm để đảm bảo an toàn tuyệt đối.

8.3. Quy cách có ảnh hưởng đến khả năng chịu tải không?

Có. Quy cách giàn giáo nêm về độ dày và chất lượng ống thép là yếu tố quyết định khả năng chịu nén dọc trục. Nếu sử dụng thép quá mỏng so với thiết kế, giàn giáo rất dễ bị mất ổn định (buckling) dưới tải trọng bê tông lớn, dẫn đến nguy cơ đổ sập.

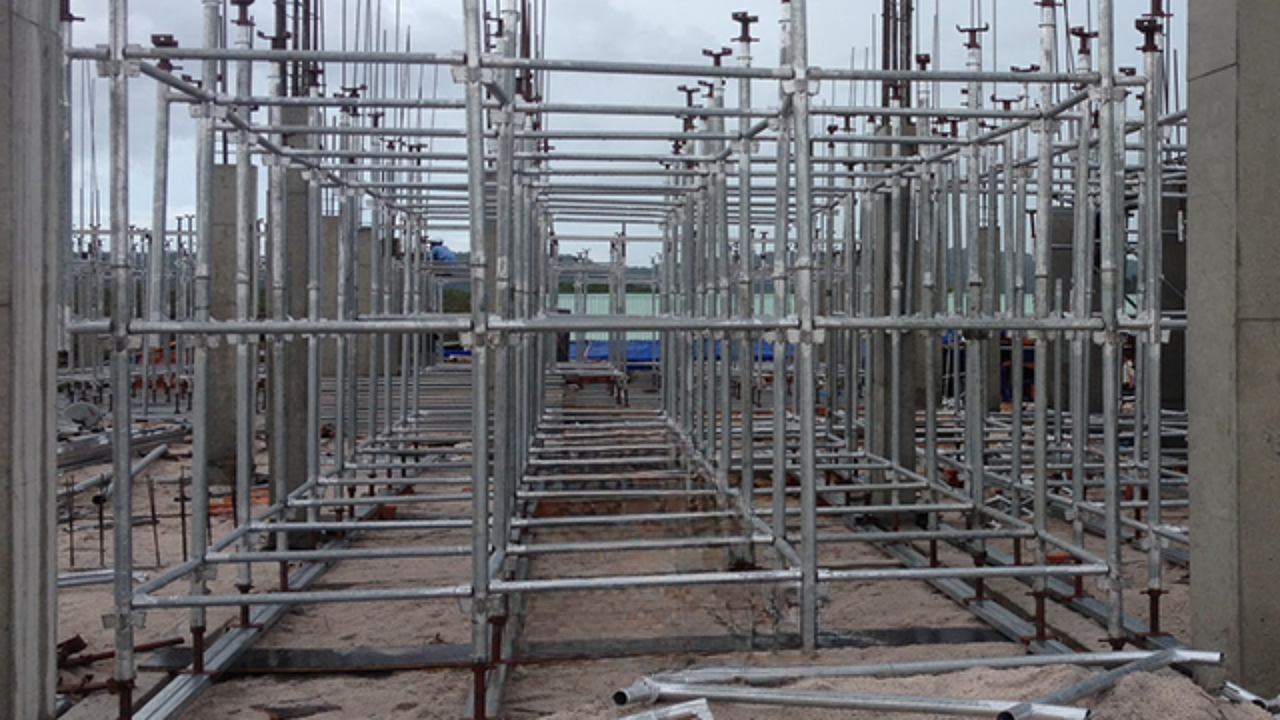

Quy cách có ảnh hưởng đến khả năng chịu tải không?

8.4. Công trình nhà xưởng nên sử dụng quy cách nào?

Với công trình nhà xưởng, nơi thường có sàn bê tông dày và tải trọng lớn, nhà thầu nên sử dụng cây chống có độ dày từ 2.5mm đến 3.2mm. Ngoài ra, cần ưu tiên các thiết bị đã được mạ kẽm nhúng nóng để chống rỉ sét lâu dài.

8.5. Làm sao kiểm tra giàn giáo nêm đúng thông số kỹ thuật?

Cách kiểm tra hiệu quả nhất là sử dụng thước đo chính xác để kiểm tra độ dày và đường kính ống so với hợp đồng mua bán. Đồng thời, cần kiểm tra độ phẳng của các mối hàn và độ khớp của hệ bát nêm. Nếu có điều kiện, hãy yêu cầu đơn vị cung cấp cung cấp biên bản thử nghiệm tải trọng cho lô hàng.

Tóm lại, việc nắm vững và áp dụng đúng quy cách giàn giáo nêm là yếu tố cốt lõi giúp nhà thầu đảm bảo an toàn kết cấu, tối ưu hóa vật tư và nâng cao hiệu quả thi công cho công trình. Một hệ thống giàn giáo đạt chuẩn không chỉ giúp quá trình lắp dựng diễn ra chính xác mà còn là nền tảng vững chắc cho sự kiên cố của toàn bộ dự án.

Với hơn 15 năm kinh nghiệm, Giàn giáo Bảo Sơn cam kết cung cấp các thiết bị giàn giáo nêm đồng bộ, đạt chuẩn kỹ thuật khắt khe nhất để đáp ứng nhu cầu từ công trình dân dụng đến dự án công nghiệp quy mô lớn. Nếu quý khách hàng cần tư vấn chi tiết về thông số kỹ thuật hoặc báo giá vật tư phù hợp cho công trình của mình, hãy liên hệ ngay với chúng tôi để được hỗ trợ tận tình.
