Giáo nêm xây dựng: Cấu tạo, khả năng chịu tải và ứng dụng trong thi công hiện đại

Giáo nêm xây dựng thực chất là hệ giàn giáo được thiết kế theo dạng module liên kết, trong đó các cây chống đứng và thanh giằng ngang được khóa chặt bằng chốt nêm, tạo nên một khung giàn vững chãi với khả năng chịu tải trọng lớn. Hệ thống này hiện đang là lựa chọn hàng đầu trong thi công sàn bê tông nhờ ưu điểm dễ lắp đặt và độ ổn định cao hơn hẳn so với giàn giáo khung truyền thống. Để giúp các nhà thầu lựa chọn đúng thiết bị cho dự án, Giàn giáo Bảo Sơn xin chia sẻ chi tiết về cấu tạo, quy cách và các tiêu chuẩn kỹ thuật quan trọng của hệ giáo nêm ngay trong bài viết này.

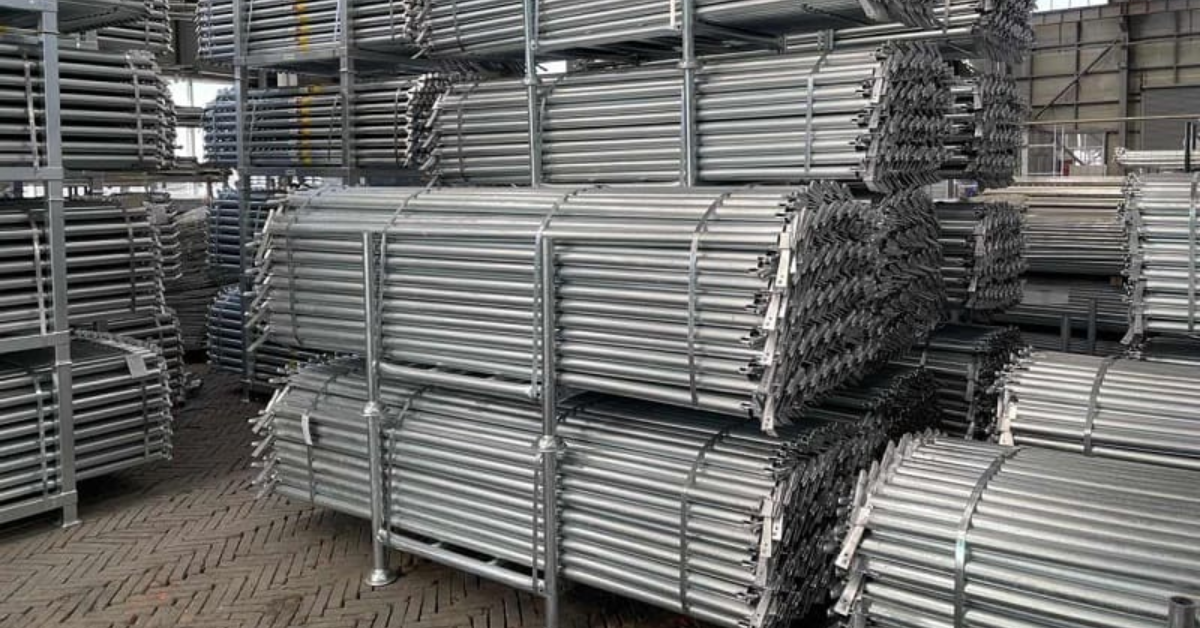

1. Vai trò của giáo nêm trong xây dựng hiện nay

Trong hoạt động thi công hiện đại, việc đảm bảo an toàn cho hệ thống chịu lực sàn bê tông là yêu cầu bắt buộc. Giáo nêm xây dựng hiện là giải pháp thay thế hiệu quả cho các loại giàn giáo khung truyền thống nhờ khả năng chịu tải trọng lớn và độ ổn định cao. Vai trò chính của hệ thống này là tạo ra khung đỡ vững chắc, giúp cố định cốp pha sàn, dầm và cột trong suốt quá trình đổ bê tông.

Đặc thù của các công trình nhà cao tầng hoặc công trình công nghiệp hiện nay đòi hỏi sự linh hoạt trong lắp dựng, và đây là thế mạnh của loại giáo này. Việc sử dụng hệ thống này giúp nhà thầu kiểm soát tốt độ phẳng, độ cao của sàn, đồng thời giảm thiểu rủi ro đổ sập do mất ổn định kết cấu. Khả năng lắp đặt nhanh chóng, tháo dỡ thuận tiện cũng góp phần rút ngắn tiến độ thi công, tiết kiệm nhân công và chi phí cho các doanh nghiệp xây dựng.

Vai trò của giáo nêm trong xây dựng hiện nay

2. Cấu tạo của hệ giáo nêm xây dựng

Một hệ thống hoàn chỉnh không chỉ bao gồm các thanh kim loại mà là sự kết hợp của nhiều module với các tính năng kỹ thuật riêng biệt. Việc hiểu rõ cấu tạo giúp nhà thầu lắp dựng đúng quy trình, đảm bảo tải trọng được truyền xuống nền móng một cách an toàn. Các bộ phận chính của giáo nêm xây dựng bao gồm cây chống đứng, thanh giằng ngang và các phụ kiện hỗ trợ, được liên kết với nhau bằng chốt nêm hoặc bát nêm chắc chắn, tạo thành một khung không gian cứng vững.

2.1. Cây chống đứng

Đây là bộ phận chịu lực chính, đảm nhận vai trò truyền toàn bộ trọng lượng từ hệ thống cốp pha và bê tông xuống sàn thao tác hoặc nền móng. Cây chống thường được sản xuất từ ống thép D49, với độ dày thành ống từ 2.0mm đến 3.2mm tùy theo yêu cầu chịu lực. Trên thân cây chống được hàn các bát nêm (tai giằng) tại các vị trí cố định, đóng vai trò là điểm chốt để kết nối với thanh giằng. Độ chính xác của các vị trí hàn bát nêm quyết định độ vuông góc của toàn bộ hệ giáo khi lắp dựng.

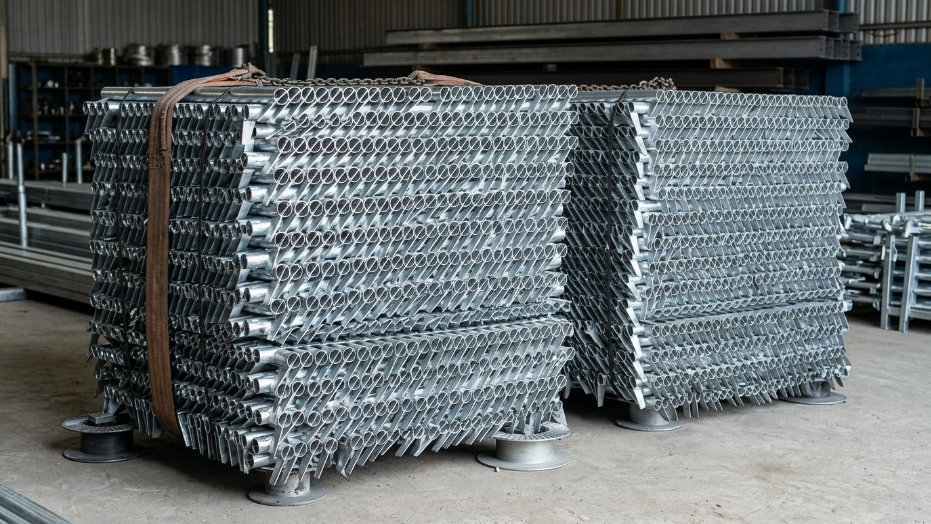

2.2. Thanh giằng ngang và hệ liên kết

Thanh giằng ngang đảm nhiệm chức năng kết nối các cây chống đứng, duy trì khoảng cách và tạo thành các ô khung hình vuông hoặc hình chữ nhật. Bộ phận này sử dụng ống thép D42, được thiết kế với đầu nối dạng tai nêm. Khi lắp đặt, người thợ sẽ gài tai nêm của thanh giằng vào bát nêm trên cây chống và cố định bằng chốt nêm. Hệ thống liên kết này tạo ra sự cứng cáp, ngăn chặn hiện tượng vặn xoắn hoặc dịch chuyển ngang của các cây chống dưới tác động của tải trọng.

Thanh giằng ngang và hệ liên kết

2.3. Các phụ kiện đi kèm

Ngoài các thành phần chính, hệ thống cần có các phụ kiện để đảm bảo tính hoàn thiện. Kích tăng chân và kích tăng đầu là những thiết bị không thể thiếu, giúp điều chỉnh độ cao linh hoạt để cân bằng khung giáo trên các bề mặt không bằng phẳng. Bên cạnh đó, thanh giằng chéo được sử dụng để gia tăng độ vững chắc cho những vị trí cần chống vặn. Các loại chốt nêm được sản xuất từ thép dày, chịu lực tốt, đảm bảo mối nối luôn kín khít và không bị lỏng lẻo trong quá trình sử dụng.

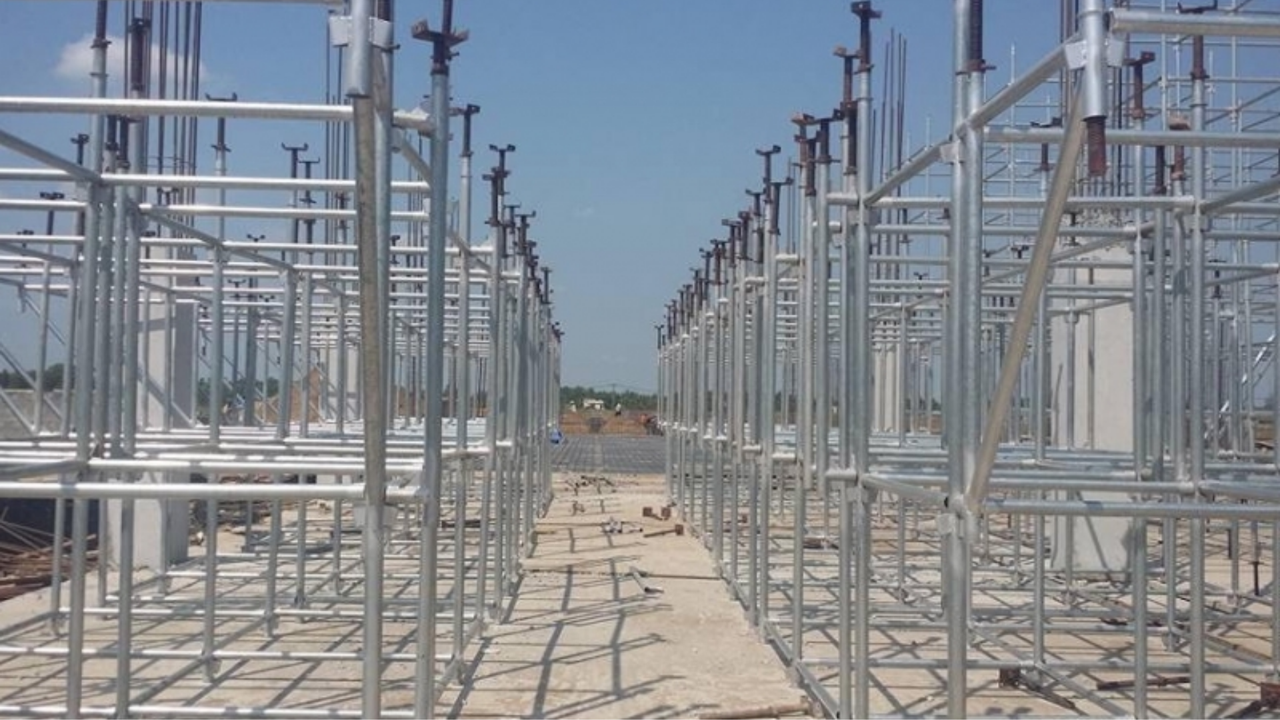

3. Đặc điểm nổi bật của giáo nêm xây dựng

So với các giải pháp khác, giáo nêm xây dựng sở hữu những ưu điểm vượt trội trong thi công thực tế. Đầu tiên là khả năng chịu tải trọng tập trung cao, rất phù hợp cho việc đổ sàn bê tông dày. Thứ hai, quy trình lắp đặt và tháo dỡ diễn ra nhanh chóng, ít tốn thời gian hơn so với các loại giáo khung cần nhiều phụ kiện rời hoặc giáo nêm dạng bắt vít.

Đặc điểm thứ ba là tính gọn nhẹ trong vận chuyển và lưu kho. Các bộ phận có thể tháo rời, xếp chồng lên nhau, giúp tiết kiệm không gian diện tích mặt bằng tập kết vật tư. Cuối cùng, độ bền của sản phẩm rất cao, thép được mạ kẽm hoặc sơn chống rỉ giúp thiết bị tái sử dụng được nhiều lần qua nhiều dự án khác nhau. Chính những đặc tính này giúp các nhà thầu tối ưu hóa chi phí đầu tư thiết bị lâu dài, đồng thời nâng cao tiêu chuẩn an toàn lao động tại công trường.

Đặc điểm nổi bật của giáo nêm xây dựng

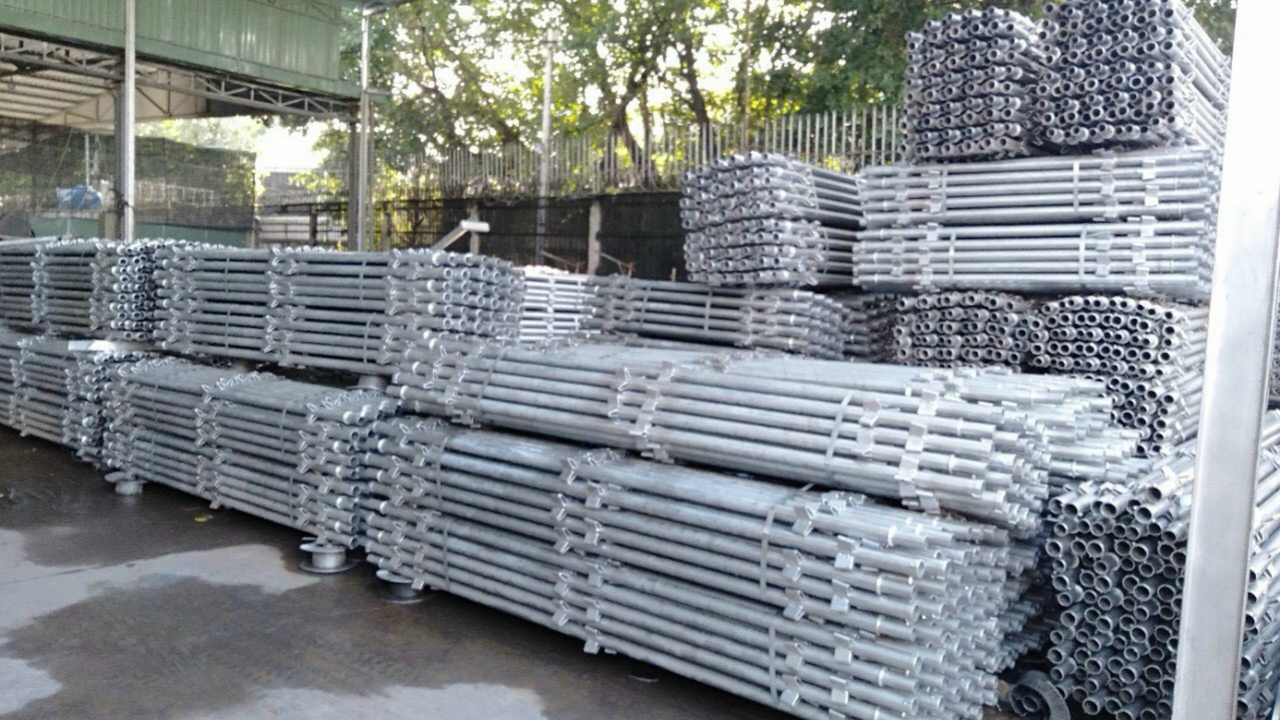

4. Những yếu tố ảnh hưởng đến khả năng chịu tải của giáo nêm xây dựng

Khả năng chịu tải của giáo nêm xây dựng phụ thuộc vào bốn yếu tố kỹ thuật cơ bản nhất: độ dày ống thép, chất lượng mối hàn, thiết kế kết cấu và phương pháp lắp đặt.

Đầu tiên, độ dày của thành ống thép là yếu tố quyết định. Ống thép cho cây chống đứng thường có đường kính 49mm, nhưng độ dày dao động từ 2.0mm đến 3.2mm. Độ dày càng lớn, khả năng chống lại lực nén và hiện tượng mất ổn định (buckling) càng cao. Nhà thầu cần chọn độ dày thép phù hợp với tải trọng sàn thực tế.

Thứ hai, chất lượng mối hàn giữa bát nêm và ống thép rất quan trọng. Mối hàn phải được thực hiện bằng công nghệ hàn CO2 tự động để đảm bảo độ ngấu sâu, bền chắc, không có rỗ khí. Nếu mối hàn kém chất lượng, hệ thống sẽ bị tách rời tại các vị trí chịu lực chính.

Thứ ba, sự đồng bộ trong thiết kế giữa các bộ phận. Các khớp nối giữa bát nêm và tai giằng phải có dung sai chuẩn để khi lắp đặt, hệ thống tạo thành khối liên kết chặt chẽ, không bị rung lắc. Cuối cùng, việc lắp đặt đúng sơ đồ chịu lực, đảm bảo độ thẳng đứng của cây chống và việc siết chặt chốt nêm cũng ảnh hưởng trực tiếp đến kết quả chịu tải tổng thể của cả hệ khung.

Những yếu tố ảnh hưởng đến khả năng chịu tải của giáo nêm xây dựng

5. Giáo nêm xây dựng được ứng dụng trong những công trình nào?

Tính linh hoạt và khả năng chịu lực cao giúp giáo nêm xây dựng trở thành giải pháp ưu tiên cho nhiều loại hình công trình khác nhau trong thực tế.

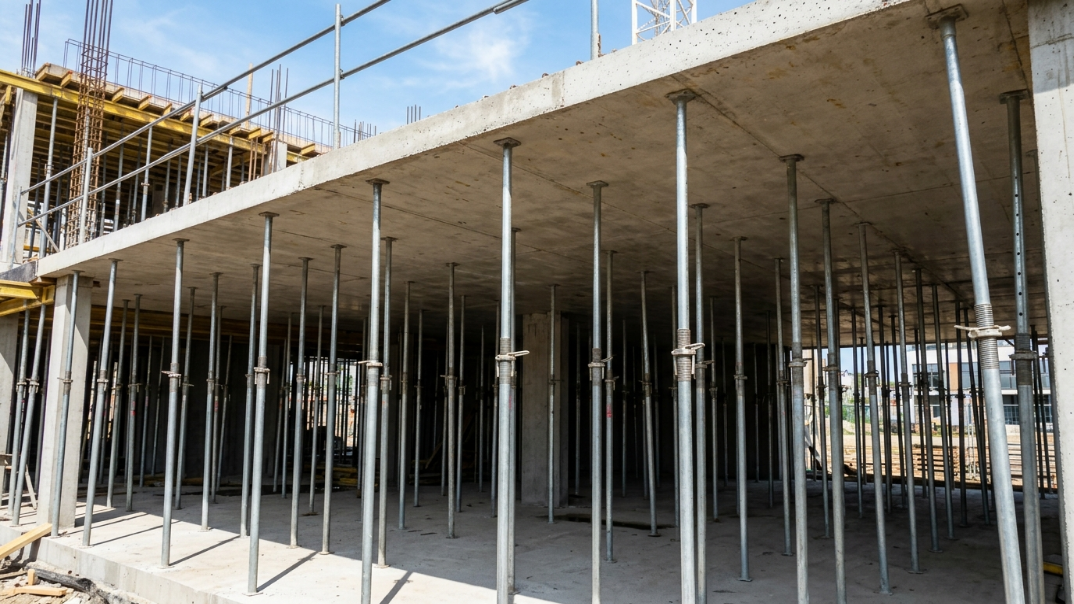

5.1. Công trình dân dụng

Đối với các công trình nhà phố, biệt thự hay các tòa nhà thấp tầng, yêu cầu về giàn giáo là sự linh hoạt, dễ lắp đặt và tháo dỡ trong không gian hẹp. Hệ thống này cho phép nhà thầu bố trí các module giáo nêm một cách nhanh chóng, tiết kiệm thời gian vận chuyển vật tư vào các hẻm nhỏ hoặc khu vực có diện tích tập kết hạn chế. Độ bền của thiết bị cũng giúp các đơn vị thi công tái sử dụng được nhiều lần cho các dự án nhà ở khác nhau, từ đó giảm đáng kể chi phí đầu tư vật tư ban đầu.

Công trình dân dụng

5.2. Công trình công nghiệp và dự án quy mô lớn

Các công trình như nhà xưởng, cầu cảng, nhà máy hay chung cư cao tầng đòi hỏi khắt khe về độ an toàn và khả năng chịu tải trọng bê tông rất lớn. Tại đây, hệ giáo nêm phát huy thế mạnh nhờ khả năng tạo khung không gian cứng vững, liên kết chắc chắn giữa các cây chống. Với các sàn bê tông dày, hệ thống này đảm bảo độ võng thấp nhất, duy trì sự ổn định của cốt thép và cốp pha trong suốt quá trình đổ bê tông. Việc sử dụng giáo nêm trong công nghiệp còn giúp tối ưu hóa tiến độ, đảm bảo an toàn tuyệt đối cho người lao động làm việc trên cao.

6. Vì sao nhiều nhà thầu lựa chọn giáo nêm xây dựng của Giàn giáo Bảo Sơn?

Nhiều nhà thầu lựa chọn sản phẩm của Giàn giáo Bảo Sơn nhờ vào sự ổn định về mặt kỹ thuật và quy trình kiểm soát chất lượng đầu ra.

Thứ nhất, tính đồng bộ. Tất cả các thiết bị giáo nêm xây dựng được sản xuất tại xưởng đều tuân thủ các thông số kỹ thuật chuẩn. Khi nhà thầu mua hàng, các cây chống, thanh giằng và phụ kiện luôn khớp nối chính xác với nhau. Điều này giúp đội ngũ công nhân lắp dựng nhanh chóng, không gặp tình trạng phải sửa chữa hay thay thế do sai lệch kích thước.

Thứ hai, độ bền của vật liệu. Chúng tôi sử dụng thép đúng tiêu chuẩn, kết hợp với công nghệ mạ kẽm hoặc sơn phủ chất lượng cao, giúp thiết bị chống chọi tốt với môi trường công trường vốn có độ ẩm và va đập cao. Điều này kéo dài vòng đời sử dụng của sản phẩm, giúp nhà thầu tối ưu chi phí khấu hao.

Cuối cùng là dịch vụ hỗ trợ. Giàn giáo Bảo Sơn không chỉ bán thiết bị mà còn cung cấp tư vấn về phương án bố trí giàn giáo cho các công trình cụ thể, giúp nhà thầu tính toán số lượng vật tư cần thiết sát với nhu cầu thực tế, tránh lãng phí. Sự minh bạch trong chính sách giá và tiến độ giao hàng là lý do các đối tác luôn tin tưởng chúng tôi trong suốt nhiều năm qua.

Vì sao nhiều nhà thầu lựa chọn giáo nêm xây dựng của Giàn giáo Bảo Sơn?

7. Câu hỏi thường gặp về giáo nêm xây dựng

Để đảm bảo quá trình thi công diễn ra an toàn và đạt hiệu suất cao, nhà thầu cần nắm rõ các tiêu chuẩn kỹ thuật và đặc tính vận hành của thiết bị. Dưới đây là tổng hợp các thắc mắc phổ biến nhất mà Giàn giáo Bảo Sơn thường nhận được từ các đối tác trong quá trình tư vấn và cung cấp giáo nêm xây dựng.

7.1. Giáo nêm xây dựng có những bộ phận nào?

Một hệ thống hoàn chỉnh bao gồm các thành phần chính: cây chống đứng (đóng vai trò chịu lực dọc trục), thanh giằng ngang và giằng chéo (tạo liên kết khung), và hệ phụ kiện như kích tăng chân, kích tăng đầu, chốt nêm. Các bộ phận này được sản xuất theo module để khi lắp ghép với nhau, hệ giáo nêm xây dựng tạo thành một cấu trúc chịu tải đồng nhất, ổn định và khó bị rung lắc trong quá trình đổ bê tông.

7.2. Khả năng chịu tải của giáo nêm phụ thuộc vào yếu tố nào?

Khả năng chịu tải phụ thuộc chủ yếu vào độ dày thành ống thép (thường từ 2.0mm đến 3.2mm), chất lượng công nghệ hàn tại các vị trí bát nêm và độ chính xác của mối nối. Nếu thép quá mỏng hoặc mối hàn bát nêm không đảm bảo kỹ thuật, hệ thống sẽ mất khả năng chịu lực nén dọc trục. Ngoài ra, việc lắp đặt đúng sơ đồ tải trọng cũng là yếu tố bắt buộc để đảm bảo an toàn.

7.3. Giáo nêm phù hợp với những loại công trình nào?

Hệ thống này phù hợp với mọi quy mô công trình, từ nhà ở dân dụng, biệt thự cho đến các dự án công nghiệp như nhà xưởng, cầu cảng, tòa nhà cao tầng. Nhờ khả năng linh hoạt về kích thước và chịu tải tập trung lớn, nó đáp ứng được nhu cầu thi công từ sàn bê tông mỏng đến sàn có độ dày lớn.

7.4. Có thể sử dụng giáo nêm cho công trình cao tầng không?

Hoàn toàn được. Đây thậm chí là giải pháp ưu tiên hàng đầu cho công trình cao tầng nhờ tính ổn định và độ an toàn cao hơn nhiều so với giàn giáo khung truyền thống. Hệ thống các mối nối bằng chốt nêm tạo ra sự liên kết kín khít, chịu được áp lực tải trọng lớn từ các tầng bê tông phía trên, đảm bảo tiến độ thi công an toàn.

7.5. Làm sao nhận biết giáo nêm đạt chuẩn chất lượng?

Để kiểm tra, bạn cần thực hiện các bước: đo độ dày thành ống bằng thước kẹp chuyên dụng, kiểm tra ngoại quan mối hàn tại các bát nêm (phải đều, ngấu, không rỗ khí), và kiểm tra độ khớp của các mối nối khi lắp thử. Nhà thầu nên yêu cầu đơn vị cung cấp giáo nêm xây dựng uy tín như Giàn giáo Bảo Sơn cung cấp chứng chỉ xuất xưởng và biên bản thử nghiệm tải trọng cho lô hàng.

Tóm lại, việc lựa chọn giáo nêm xây dựng đạt chuẩn là yếu tố quyết định đến sự an toàn và tiến độ của mọi công trình. Một hệ giáo chất lượng không chỉ giúp việc lắp dựng trở nên dễ dàng, chính xác mà còn là nền tảng vững chắc để đảm bảo kết cấu cho toàn bộ dự án.

Với kinh nghiệm cung cấp thiết bị cho hàng loạt công trình từ dân dụng đến công nghiệp, Giàn giáo Bảo Sơn cam kết mang đến những sản phẩm đồng bộ, bền bỉ, đáp ứng nghiêm ngặt các thông số kỹ thuật. Nếu bạn cần tư vấn giải pháp giàn giáo tối ưu hoặc báo giá chi tiết, hãy liên hệ trực tiếp với chúng tôi để được hỗ trợ nhanh chóng.
