Giáo nêm 3m: Thông số kỹ thuật, khả năng chịu tải và ứng dụng trong thi công

Trong hệ thống giàn giáo nêm hiện nay, Giáo nêm 3m được hiểu là loại cây chống đứng có chiều dài chuẩn 3 mét, giữ vai trò chịu lực dọc trục chính cho hệ cốp pha sàn bê tông. Đây là kích thước phổ biến tại các công trình cao tầng hoặc nhà xưởng cần chiều cao chống lớn để đảm bảo độ cứng vững cho kết cấu. Để giúp các nhà thầu lựa chọn vật tư chính xác và nắm vững thông số kỹ thuật, Giàn giáo Bảo Sơn sẽ phân tích chi tiết về cấu tạo, khả năng chịu tải cũng như ứng dụng thực tế của loại giáo nêm này trong bài viết dưới đây.

1. Giáo nêm 3m là gì?

Giáo nêm 3m là loại cây chống đứng có chiều dài 3 mét, được sử dụng làm thành phần chịu lực dọc trục chính trong hệ thống giàn giáo nêm (hay còn gọi là giàn giáo Vietform). Trong các công trình thi công sàn bê tông, đây là quy cách chiều cao phổ biến nhất cho những khu vực cần chống đỡ với cao độ lớn. Thay vì phải nối nhiều cây chống ngắn bằng các mối nối trung gian, việc sử dụng trực tiếp cây chống 3m giúp rút ngắn thời gian lắp đặt, đồng thời giảm thiểu các điểm yếu tại vị trí nối, từ đó tăng cường độ ổn định cho toàn bộ khung giàn.

Sản phẩm này giữ vai trò truyền tải trọng từ hệ cốp pha và bê tông tươi xuống nền móng. Tại Giàn giáo Bảo Sơn, chúng tôi sản xuất loại cây chống này theo tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo độ thẳng và khả năng chịu nén tốt. Việc sử dụng đúng loại giáo nêm 3m không chỉ giúp nhà thầu tiết kiệm thời gian vận chuyển, lắp dựng mà còn đảm bảo an toàn tuyệt đối cho người lao động trong quá trình đổ bê tông các sàn có độ dày lớn hoặc các tầng cao.

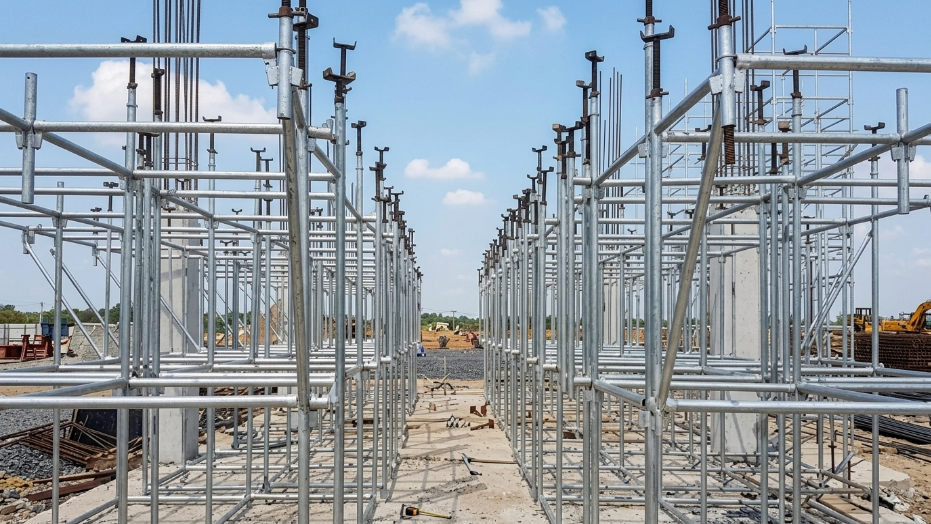

Giáo nêm 3m là gì?

2. Cấu tạo của giáo nêm 3m

Để hiểu rõ về khả năng chịu tải và độ bền của thiết bị, nhà thầu cần nắm bắt chi tiết về cấu tạo kỹ thuật của hệ thống. Dưới đây là các thành phần chính tạo nên một cây chống nêm 3m đạt chuẩn, giúp đảm bảo tính an toàn và ổn định cho hệ giàn giáo tại công trường.

2.1. Thân cây chống đứng 3m

Thân cây chống là bộ phận quan trọng nhất, được gia công từ ống thép phi 49 (D49). Độ dày của ống thép thường dao động từ 2.0mm đến 3.2mm, tùy thuộc vào yêu cầu tải trọng thực tế của từng hạng mục công trình. Ống thép được cắt đúng chiều dài 3 mét, yêu cầu kỹ thuật là phải đảm bảo độ thẳng tuyệt đối, không được cong vênh hay móp méo để tránh hiện tượng mất ổn định khi chịu tải nén. Bề mặt ống thép sau khi gia công thường được làm sạch và sơn chống rỉ hoặc nhúng kẽm nóng để bảo vệ khỏi tác động của thời tiết và môi trường bê tông có tính ăn mòn cao.

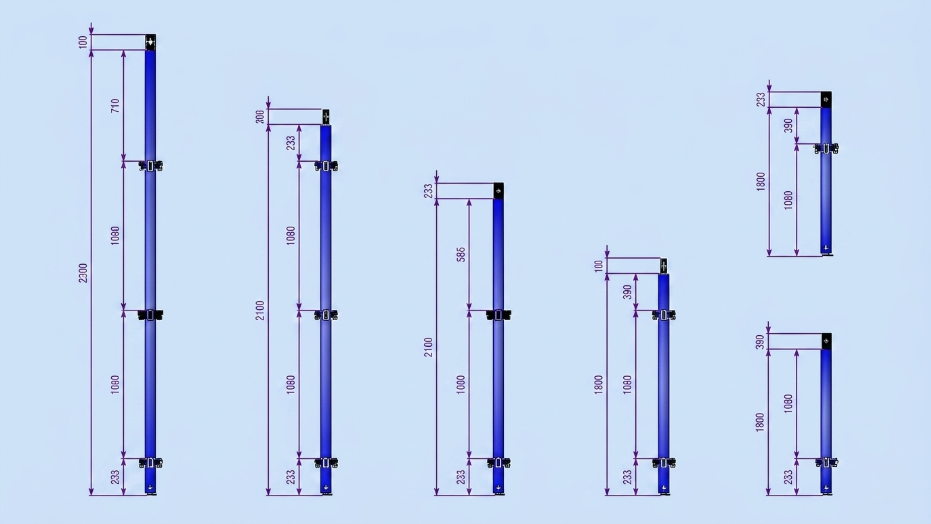

Thân cây chống đứng 3m

2.2. Hệ đĩa nêm và liên kết

Trên thân cây chống đứng 3m, các đĩa nêm (bát nêm) được hàn cố định tại các vị trí tính toán sẵn theo thiết kế. Hệ đĩa nêm này đóng vai trò là điểm chốt để kết nối với các thanh giằng ngang và giằng chéo. Mối hàn giữa đĩa nêm và thân cây chống phải đạt tiêu chuẩn, ngấu sâu và đều, không được rỗ khí để đảm bảo lực liên kết. Khi lắp dựng, đầu của thanh giằng sẽ được gài vào đĩa nêm, sau đó sử dụng chốt nêm thép để khóa chặt. Liên kết này tạo ra cấu trúc khung giàn giáo vững chắc, chịu được lực rung lắc và áp lực ngang, ngăn chặn sự dịch chuyển của hệ thống cốp pha.

3. Thông số kỹ thuật của giáo nêm 3m

Để nhà thầu dễ dàng kiểm tra và đối chiếu với yêu cầu thiết kế của công trình, dưới đây là bảng thông số kỹ thuật tiêu chuẩn của giáo nêm 3m tại Giàn giáo Bảo Sơn:

• Chiều dài: 3000mm (3m).

• Đường kính ống thép: D49 (phi 49).

• Độ dày ống thép: Từ 2.0mm, 2.3mm, 2.5mm đến 3.2mm (tùy theo đơn đặt hàng).

• Vật liệu: Thép đen hoặc thép mạ kẽm nhúng nóng.

• Cấu tạo chi tiết: Thân cây chống được hàn đĩa nêm (bát nêm) dày, đạt tiêu chuẩn chịu tải.

• Mối hàn: Công nghệ hàn CO2 hoặc hàn tự động, đảm bảo mối nối chắc chắn, chịu lực cao.

• Tiêu chuẩn sản xuất: Đảm bảo độ thẳng, khả năng chịu nén dọc trục và độ bền trong môi trường thi công khắc nghiệt.

• Ứng dụng: Dùng cho chống sàn, chống đà, hỗ trợ cốp pha các công trình cao tầng, nhà xưởng, cầu cảng.

Việc nắm vững các thông số này giúp nhà thầu tính toán chính xác lượng vật tư cần thiết, tránh lãng phí và đảm bảo an toàn kết cấu cho toàn bộ công trình.

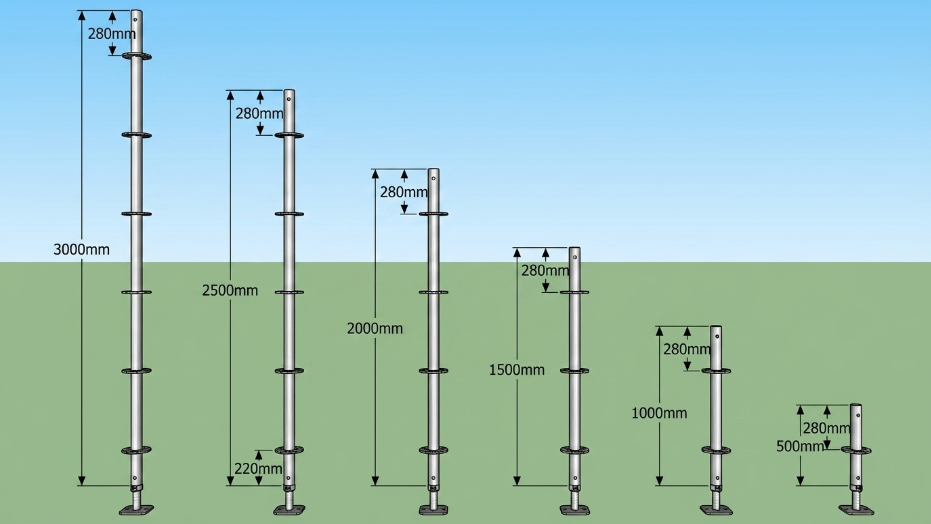

Thông số kỹ thuật của giáo nêm 3m

4. Khả năng chịu tải của giáo nêm 3m phụ thuộc vào những yếu tố nào?

Khả năng chịu tải của giáo nêm 3m không phải là một con số cố định mà phụ thuộc trực tiếp vào các thông số kỹ thuật đầu vào của sản phẩm. Yếu tố quan trọng nhất là độ dày của thành ống thép. Cây chống có độ dày 2.0mm sẽ có ngưỡng chịu tải thấp hơn đáng kể so với cây chống dày 3.2mm. Khi nhà thầu lựa chọn vật tư, cần tính toán tải trọng bê tông thực tế để chọn độ dày ống phù hợp, tránh hiện tượng mất ổn định (buckling) gây đổ sập khung giàn.

Yếu tố tiếp theo là chất lượng mối hàn tại các vị trí bát nêm. Vì đây là điểm chịu lực chuyển tiếp từ thanh giằng sang cây chống, nếu mối hàn không ngấu, không đủ độ sâu hoặc bị rỗ khí, liên kết sẽ bị phá hủy dưới áp lực nén dọc trục lớn. Ngoài ra, độ thẳng của cây chống cũng ảnh hưởng trực tiếp đến khả năng chịu tải. Một cây chống bị cong vênh dù chỉ vài milimet cũng sẽ tạo ra lực lệch tâm, làm giảm đáng kể sức chịu tải thiết kế của toàn bộ hệ thống. Cuối cùng, việc lắp đặt các phụ kiện như kích tăng chân và kích tăng đầu cần đảm bảo độ đồng tâm để truyền tải trọng thẳng xuống nền móng, không gây lực xô ngang cho hệ thống.

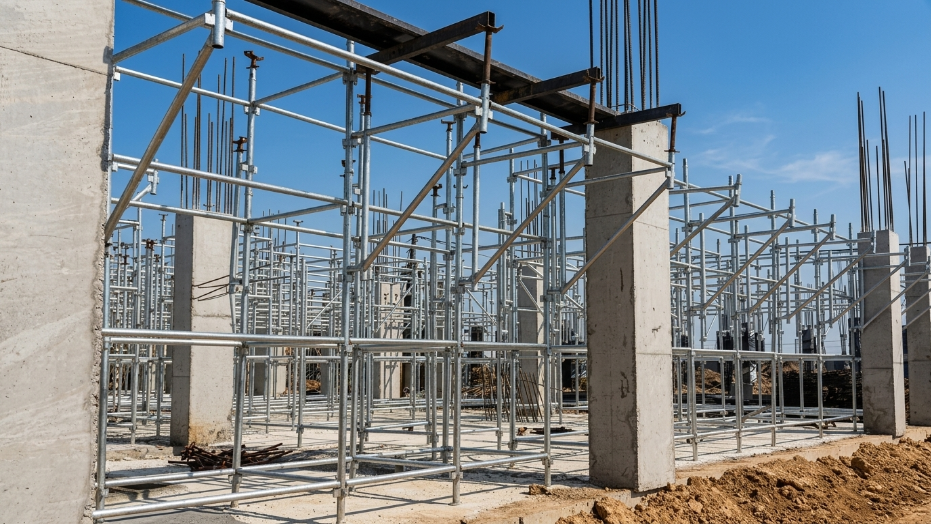

Khả năng chịu tải của giáo nêm 3m phụ thuộc vào những yếu tố nào?

5. Giáo nêm 3m thường được sử dụng cho những công trình nào?

Loại giáo nêm 3m thường được ưu tiên sử dụng cho các công trình có cao độ sàn lớn, nơi yêu cầu hệ thống chống đỡ đạt chiều cao đáng kể nhưng vẫn phải đảm bảo tính ổn định cao. Các công trình công nghiệp như nhà xưởng, kho bãi, hoặc các tòa nhà cao tầng với thiết kế tầng thương mại có chiều cao thông thủy lớn thường xuyên sử dụng quy cách này. Việc sử dụng cây chống 3m giúp nhà thầu giảm bớt số lượng mối nối trung gian, tạo ra một cột chống liền mạch, giảm thiểu các điểm yếu tại vị trí kết nối vốn là nơi dễ xảy ra sự cố nhất trong hệ thống giàn giáo.

Đối với các công trình nhà ở dân dụng, cây chống 3m cũng được sử dụng để chống đỡ các vị trí đà dầm hoặc sàn có độ cao lớn. Tuy nhiên, nhà thầu cần cân nhắc diện tích mặt bằng thi công. Tại những vị trí có không gian hẹp, việc vận chuyển và dựng các cây chống dài 3 mét có thể gặp khó khăn so với việc sử dụng kết hợp nhiều cây chống ngắn. Do đó, việc lựa chọn quy cách này thường dựa trên bản vẽ thiết kế thi công cụ thể để đảm bảo sự tiện lợi trong quá trình thao tác mà vẫn tối ưu được chi phí thuê nhân công lắp dựng.

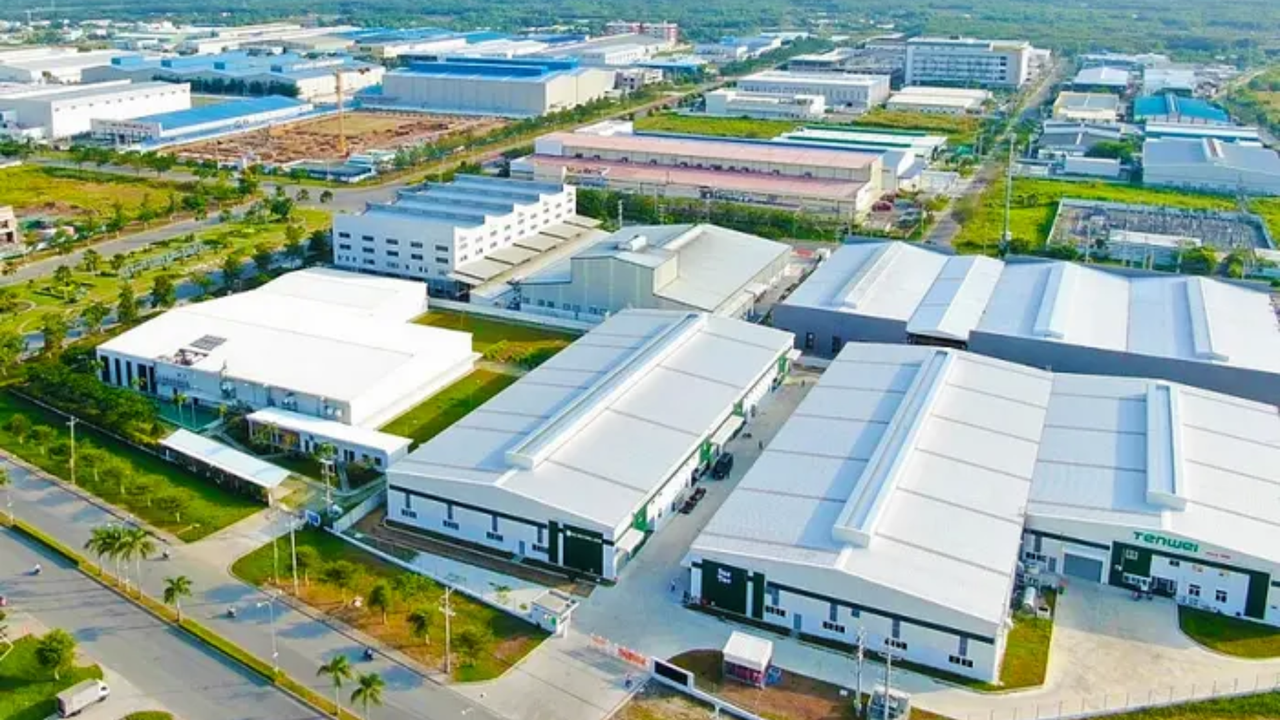

Giáo nêm 3m thường được sử dụng cho những công trình nào?

6. Vai trò của giáo nêm 3m trong hệ giàn giáo nêm

Trong hệ thống giàn giáo nêm hiện đại, cây chống đứng đóng vai trò là "xương sống" chịu toàn bộ tải trọng của hệ cốp pha và bê tông tươi. Giáo nêm 3m giữ vị trí quan trọng nhất trong việc định hình chiều cao và đảm bảo tính vững chắc cho khung giàn. Đây là thành phần chịu lực chính, truyền tải trọng thẳng đứng từ trên xuống dưới, giúp phân tán áp lực lên diện tích nền móng rộng hơn, tránh tập trung tải quá lớn tại một điểm gây lún hoặc sạt lở bề mặt bê tông.

6.1. Kết hợp với các quy cách giáo nêm khác

Hệ giáo nêm không bao giờ chỉ sử dụng một quy cách duy nhất. Cây chống 3m thường được kết hợp linh hoạt với các loại có chiều cao thấp hơn như 2.5m, 2m, 1.5m hoặc 1m. Sự kết hợp này giúp nhà thầu linh hoạt trong việc điều chỉnh cao độ sàn bê tông theo đúng bản vẽ thiết kế, từ đó đảm bảo mặt sàn sau khi đổ đạt độ cao chuẩn xác. Các thanh giằng ngang và giằng chéo được bố trí liên kết giữa các cây chống này, tạo nên một hệ khung không gian vững chãi, chống lại các lực tác động ngang như gió hoặc rung chấn trong quá trình đổ bê tông.

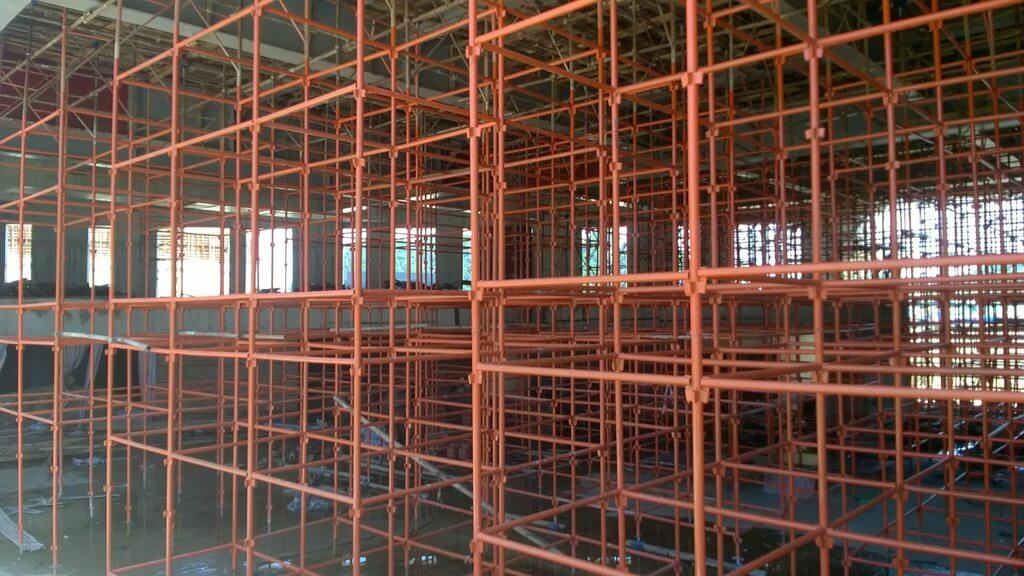

Kết hợp với các quy cách giáo nêm khác

6.2. Tối ưu chiều cao thi công cho công trình

Sử dụng cây chống 3m giúp tối ưu hóa chiều cao thi công một cách đáng kể. Thay vì phải tốn công sức nối chồng nhiều đoạn giàn giáo ngắn, việc sử dụng cây chống dài giúp rút ngắn thời gian lắp dựng và tháo dỡ. Điều này trực tiếp làm giảm chi phí nhân công và đẩy nhanh tiến độ công trình. Ngoài ra, việc giảm thiểu số lượng mối nối giữa các cây chống cũng giúp hệ thống ít bị rung lắc hơn, tăng độ an toàn cho công nhân khi thao tác trên sàn bê tông, giúp dự án đạt được hiệu quả kinh tế cao hơn trong dài hạn.

7. Vì sao nhiều nhà thầu lựa chọn Giàn giáo Bảo Sơn?

Nhà thầu xây dựng thường ưu tiên chọn Giàn giáo Bảo Sơn nhờ vào sự nhất quán trong chất lượng sản phẩm và khả năng cung ứng ổn định. Điểm mấu chốt nằm ở việc kiểm soát nghiêm ngặt từ khâu nguyên liệu đầu vào, sử dụng ống thép đúng độ dày cam kết và công nghệ hàn tự động cho các mối nối. Điều này giúp hệ giáo nêm đạt được sự vững chãi, hạn chế tối đa sai số kỹ thuật khi lắp dựng trên công trường.

Ngoài chất lượng vật tư, chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật thực tế. Đội ngũ của Bảo Sơn không chỉ bán thiết bị mà còn tư vấn phương án bố trí hệ giáo nêm sao cho tối ưu nhất với bản vẽ thi công của từng dự án. Việc tính toán số lượng vật tư sát thực tế giúp nhà thầu giảm thiểu lãng phí, tiết kiệm chi phí đầu tư. Sự minh bạch về giá thành, chính sách hỗ trợ vận chuyển và tiến độ giao hàng đúng cam kết là những lý do chính khiến các đơn vị thi công lâu năm tiếp tục tin tưởng lựa chọn sản phẩm từ chúng tôi.

Vì sao nhiều nhà thầu lựa chọn Giàn giáo Bảo Sơn?

8. Câu hỏi thường gặp về giáo nêm 3m

Để giúp các nhà thầu có cái nhìn chính xác và đảm bảo an toàn trong suốt quá trình thi công, dưới đây là tổng hợp những câu hỏi thường gặp nhất về giáo nêm 3m mà Giàn giáo Bảo Sơn thường xuyên nhận được. Việc hiểu rõ các thông số kỹ thuật và đặc tính ứng dụng không chỉ giúp nhà thầu tối ưu hóa hệ giàn giáo mà còn đảm bảo tính an toàn tuyệt đối cho kết cấu bê tông trước khi đổ.

8.1. Giáo nêm 3m chịu tải được bao nhiêu?

Không có một con số cố định cho sức chịu tải vì thông số này phụ thuộc vào thiết kế tổng thể của hệ giáo, độ dày ống thép, và cách lắp đặt. Tuy nhiên, khả năng chịu tải của giáo nêm 3m đạt tối ưu nhất khi được sản xuất với độ dày thép từ 2.3mm trở lên và sử dụng hệ giằng chéo đúng tiêu chuẩn. Nhà thầu cần căn cứ vào tải trọng tính toán của sàn bê tông để quyết định mật độ cây chống. Việc đảm bảo các kích tăng chân và đầu hoạt động đồng tâm là yếu tố bắt buộc để thiết bị phát huy tối đa sức chịu nén dọc trục theo thiết kế.

8.2. Giáo nêm 3m có những độ dày phổ biến nào?

Trên thị trường, quy cách độ dày phổ biến của loại cây chống này bao gồm 2.0mm, 2.3mm, 2.5mm và 3.2mm. Trong đó, độ dày 2.3mm và 2.5mm thường được lựa chọn nhiều nhất cho các công trình dân dụng và nhà xưởng tiêu chuẩn vì cân bằng được giữa khả năng chịu lực và trọng lượng thiết bị. Đối với những dự án đặc thù yêu cầu chịu tải trọng bê tông rất lớn hoặc chống đỡ dầm đà, các kỹ sư thường chỉ định loại độ dày giáo nêm 3m từ 3.0mm hoặc 3.2mm để đảm bảo an toàn tuyệt đối và tránh hiện tượng mất ổn định khung giàn.

8.3. Chiều cao thi công nào phù hợp với giáo nêm 3m?

Loại giáo này phù hợp nhất với các công trình có chiều cao sàn từ 3 mét trở lên, hoặc các không gian có chiều cao thông thủy lớn như nhà xưởng, sảnh tòa nhà, tầng thương mại. Việc sử dụng thanh chống 3m giúp nhà thầu tối ưu thời gian lắp đặt, giảm thiểu việc nối các đoạn chống ngắn lại với nhau. Điều này không chỉ giúp thi công nhanh mà còn tạo ra cấu trúc cột chống đồng nhất, loại bỏ được các điểm yếu tại vị trí mối nối trung gian, từ đó tăng độ cứng vững cho toàn bộ hệ thống khung giáo.

8.4. Nên sử dụng giáo nêm 3m hay giáo nêm 2.5m cho công trình dân dụng?

Lựa chọn giữa hai quy cách này phụ thuộc vào hai yếu tố: chiều cao thực tế của sàn và điều kiện vận chuyển. Nếu công trình có chiều cao sàn lớn và không bị hạn chế bởi diện tích kho bãi hay đường vào công trường, so sánh giáo nêm 3m và 2.5m cho thấy loại 3m giúp rút ngắn thời gian lắp dựng và giảm số lượng cây chống cần dùng. Tuy nhiên, với các công trình nhà phố nhỏ hẹp, khó khăn trong việc xoay sở thiết bị dài, giáo 2.5m sẽ linh hoạt hơn. Nhà thầu cần đối chiếu với chiều cao tầng để chọn quy cách phù hợp, tránh trường hợp cây chống quá cao gây lãng phí hoặc quá thấp khiến việc lắp đặt khó khăn.

8.5. Làm sao nhận biết giáo nêm 3m đạt tiêu chuẩn chất lượng?

Để kiểm tra sản phẩm giáo nêm 3m đạt chuẩn, nhà thầu nên thực hiện các thao tác kiểm tra cơ bản tại kho hoặc công trường. Đầu tiên, dùng thước cặp để đo độ dày thành ống thép xem có khớp với cam kết hay không. Quan sát các mối hàn tại bát nêm: mối hàn phải ngấu, đều, không có dấu hiệu bị rỗ khí hay nứt vỡ. Tiếp theo, kiểm tra độ thẳng của thân ống bằng mắt thường hoặc đặt trên mặt phẳng, cây chống không được phép cong vênh. Cuối cùng, bề mặt thép phải được xử lý sạch sẽ, lớp mạ kẽm hoặc sơn phủ phải đồng đều, không bị bong tróc. Sản phẩm chất lượng sẽ mang lại cảm giác chắc chắn khi cầm nắm và không bị biến dạng dưới các tác động ngoại lực thông thường.

Tóm lại, việc nắm vững thông số kỹ thuật và ứng dụng thực tế của giáo nêm 3m là chìa khóa giúp nhà thầu đảm bảo an toàn và tối ưu hiệu suất thi công cho các công trình có cao độ lớn. Đây không chỉ là thiết bị chịu lực đơn thuần, mà là giải pháp giúp giảm thiểu các điểm yếu tại mối nối, từ đó tăng độ cứng vững cho toàn bộ hệ khung giàn.

Tại Giàn giáo Bảo Sơn, chúng tôi luôn cam kết cung cấp các thiết bị đạt chuẩn, độ bền cao và đồng bộ theo đúng thiết kế của từng dự án. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ nhà thầu trong việc tính toán phương án lắp dựng tối ưu nhất để tiết kiệm chi phí và rút ngắn tiến độ. Nếu bạn cần báo giá vật tư hoặc tư vấn kỹ thuật chi tiết cho công trình, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh chóng.
