Giàn giáo nêm chống sàn là gì? Cấu tạo, quy cách và báo giá chi tiết

Trong thi công hiện đại, giàn giáo nêm chống sàn là giải pháp cốt lõi chịu toàn bộ tải trọng của sàn bê tông tươi và hệ cốp pha. Đây thực chất là hệ kết cấu vững chắc, liên kết chặt chẽ giữa các cây chống đứng và thanh giằng ngang qua hệ khớp chốt nêm đúc định hình nhằm chống xô lệch cục bộ. Để tối ưu chi phí dự toán cho công trình, hãy cùng giàn giáo Bảo Sơn bóc tách chi tiết về cấu tạo, quy cách và bảng giá mới nhất ngay sau đây.

1. Giàn giáo nêm chống sàn là gì?

Việc hiểu rõ bản chất kỹ thuật của hệ thống giàn giáo quyết định trực tiếp đến sự an toàn của công trình. Để giúp các kỹ sư và nhà thầu có cái nhìn tổng quan nhất, dưới đây là những thông tin chi tiết về khái niệm, công dụng và lý do hệ giáo này trở thành tiêu chuẩn thi công hiện nay.

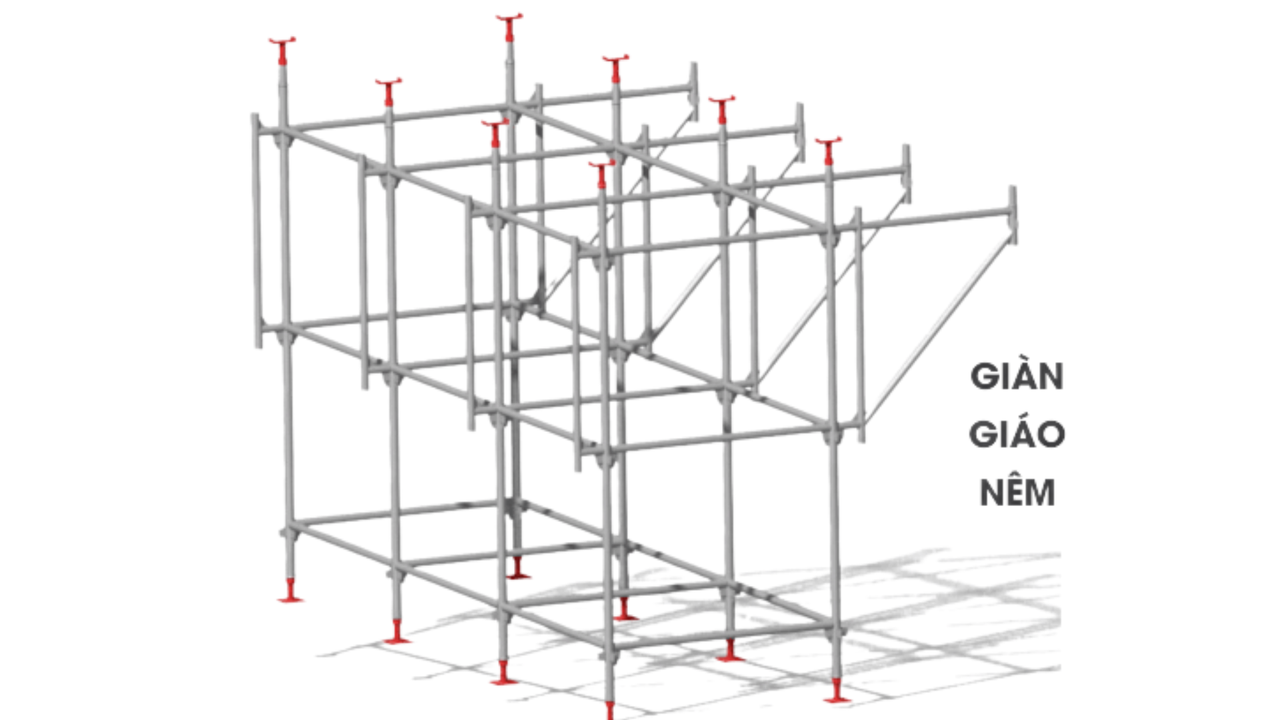

Giàn giáo nêm chống sàn là gì?

1.1. Khái niệm giàn giáo nêm chống sàn

Giàn giáo nêm chống sàn là một hệ thống giàn giáo thế hệ mới, cấu thành từ các cấu kiện cơ bản như cây chống đứng, thanh giằng ngang, chống đà và chống consol. Điểm đặc trưng của hệ giáo này là các linh kiện liên kết với nhau bằng khớp chốt nêm đúc chắc chắn, giúp định hình một hệ khung không gian ba chiều có khả năng chịu lực nén dọc trục cực tốt.

1.2. Giàn giáo nêm chống sàn dùng để làm gì trong xây dựng?

Trong các công trình dân dụng lẫn công nghiệp, hệ thống này đóng vai trò làm khung đỡ chịu lực cho toàn bộ hệ cốp pha và bê tông tươi khi đổ sàn. Ngoài ra, thiết bị còn được ứng dụng để chống đỡ các vị trí dầm biên, đà kiềng hoặc mở rộng sàn thao tác ngoài biên cho thợ xây tô. Khả năng chịu tải linh hoạt giúp hệ giáo này đáp ứng được cả những ô sàn có độ dày lớn hoặc cao độ phức tạp.

1.3. Vì sao giàn giáo nêm được sử dụng phổ biến khi đổ sàn bê tông?

So với giàn giáo khung truyền thống, hệ giáo nêm sở hữu năng lực chịu tải trọng tĩnh và tải trọng động vượt trội nhờ cấu trúc triệt tiêu ứng suất xoắn dọc thân ống tốt. Thiết bị này giúp tiết kiệm diện tích lưu kho, giảm thiểu tối đa chi phí vận chuyển nhờ kết cấu xếp gọn và không chiếm không gian hiện trường. Tốc độ lắp dựng nhanh cũng là lý do các chủ đầu tư luôn ưu tiên lựa chọn giải pháp này.

2. Cấu tạo hệ giàn giáo nêm chống sàn

Một hệ kết cấu vững chắc luôn được tạo nên từ sự liên kết hoàn hảo giữa các bộ phận cấu thành. Hãy cùng phân tích sâu về đặc điểm kỹ thuật của từng cấu kiện trong hệ khung này để hiểu rõ cơ chế vận hành của chúng.

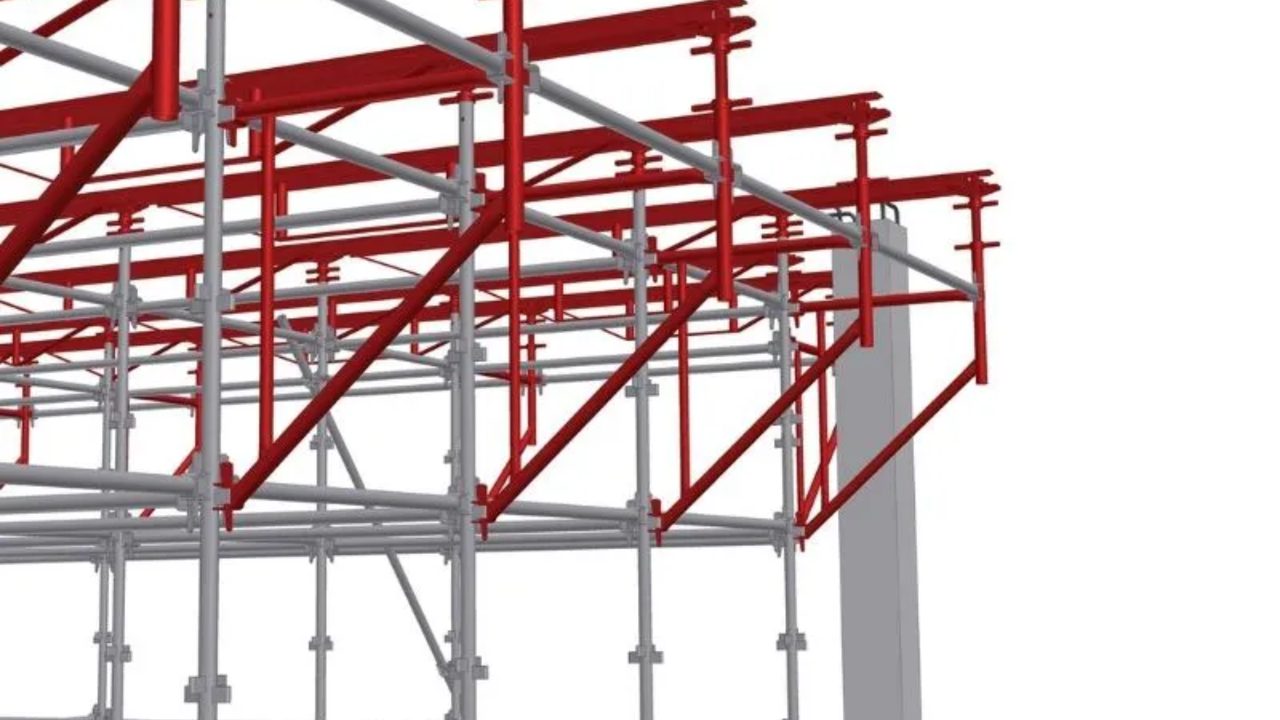

Cấu tạo hệ giàn giáo nêm chống sàn

2.1. Cây chống đứng giàn giáo nêm

Cây chống đứng là bộ phận xương sống gánh chịu toàn bộ lực nén từ cốp pha sàn truyền xuống, thường gia công từ ống thép D49 dày dặn. Trên thân cây chống được hàn các cụm tai nêm bằng thép đúc định hình cách nhau khoảng 0.5m hoặc 1m dọc theo chiều cao. Các tai nêm này là điểm kết nối cực kỳ chắc chắn để cài đầu giằng ngang vào, đảm bảo không bị trượt khi chịu tải.

2.2. Thanh giằng ngang và thanh giằng chéo

Thanh giằng ngang được làm từ ống thép D42, hai đầu hàn chốt nêm dẹt để cài trực tiếp vào tai nêm của cây chống đứng bằng một nhát búa. Bộ phận này giúp cố định khoảng cách giữa các cây chống, tạo thành một hệ thống giàn giáo nêm chống sàn liên kết đa hướng bền vững. Hệ giằng chéo đôi khi được bổ sung ở các ô biên để tăng cường khả năng chống vặn và chống lật cho hệ khung.

2.3. Kích tăng U, kích chân và các phụ kiện đi kèm

Kích chân đặt dưới mặt nền để tiếp nhận tải trọng từ cây chống đứng và điều chỉnh cao độ thô cho toàn hệ thống giáo. Kích tăng U được gắn phía trên đỉnh cây chống, đóng vai trò làm bệ đỡ trực tiếp cho hệ xà gồ đỡ cốp pha sàn bê tông. Cả hai loại kích tăng này đều sử dụng hệ ren vuông cán nóng sâu, đảm bảo không bị tuột ren khi chịu áp lực nén lớn.

2.4. Chống đà giữa, chống consol và chốt liên kết

Chống đà giữa chịu trách nhiệm đỡ hệ dầm phụ, giảm bớt nhịp chịu lực cho cốp pha đà nhằm chống võng bê tông sau khi đổ. Chống consol với kết cấu khung tam giác đặc trưng dùng để đỡ các phần dầm nhô ra khỏi biên công trình mà không cần bắc giáo từ mặt đất. Hệ thống chốt liên kết nêm dẹt và tai nêm luôn được hàn tự động bằng công nghệ CO2 để đảm bảo độ bền mối hàn tối đa.

3. Quy cách giàn giáo nêm chống sàn thường dùng

Việc lựa chọn đúng kích thước và thông số vật tư không chỉ đảm bảo an toàn kết cấu mà còn giúp tối ưu chi phí đầu tư. Bảng barem quy cách tiêu chuẩn dưới đây sẽ giúp bạn dễ dàng đưa ra lựa chọn chính xác cho công trình.

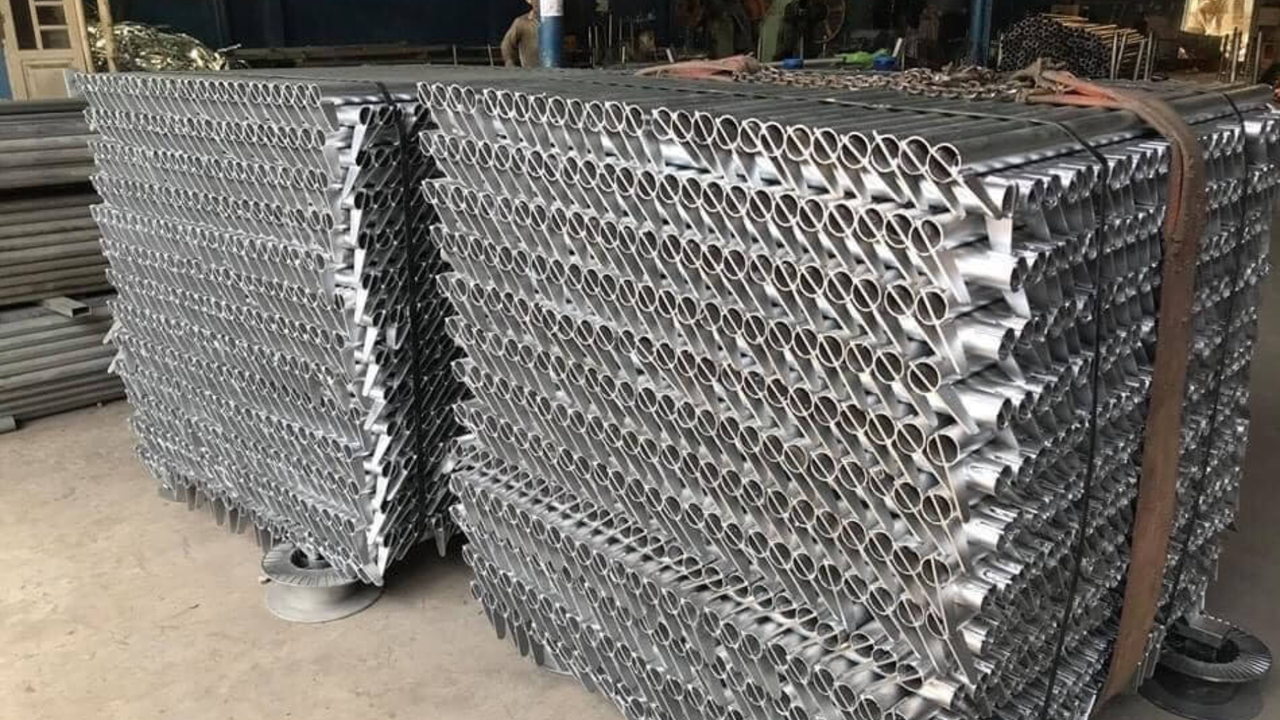

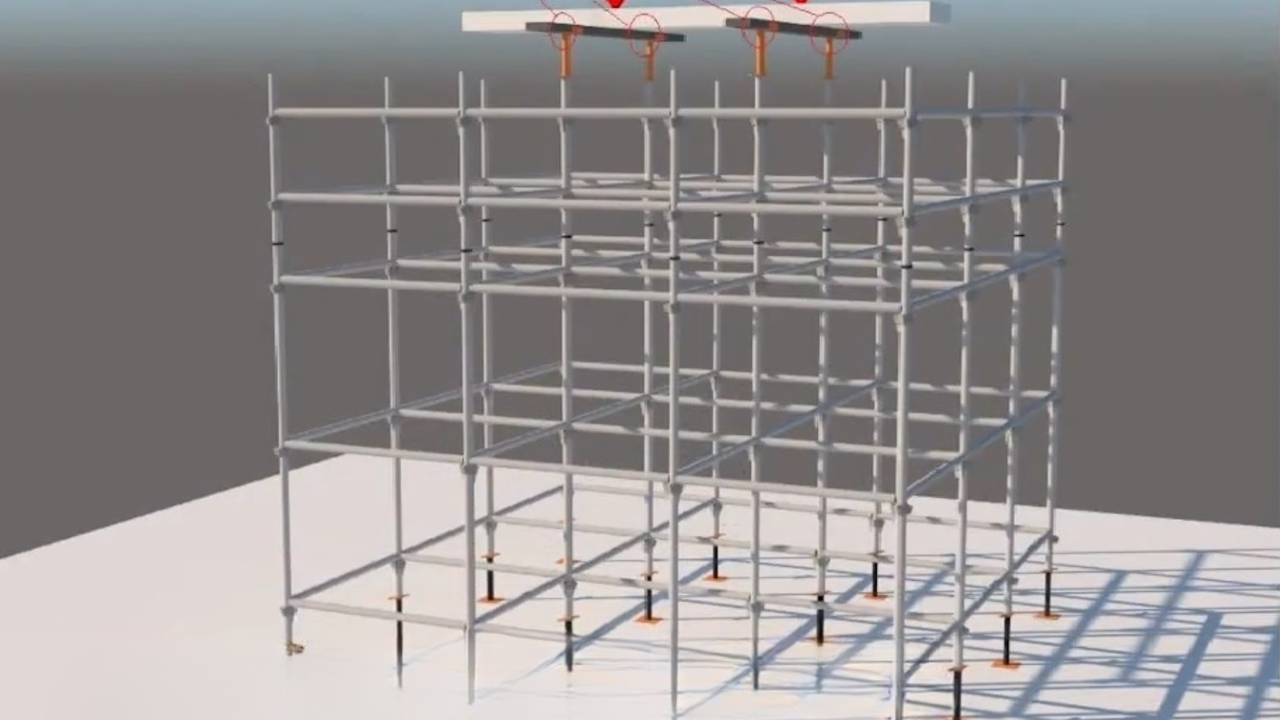

Quy cách giàn giáo nêm chống sàn thường dùng

3.1. Quy cách cây chống đứng giàn giáo nêm

Cây chống đứng hiện nay được sản xuất theo nhiều modul chiều cao linh hoạt để tương thích với các cao độ tầng nhà khác nhau. Các kích thước thông dụng nhất trên thị trường bao gồm dòng sản phẩm dài 1.0m, 1.5m, 2.0m, 2.5m và 3.0m. Mỗi cây chống thường được tích hợp từ 1 đến 3 cụm tai nêm tùy theo chiều dài cụ thể để thuận tiện cho việc giằng khung không gian.

3.2. Quy cách thanh giằng giàn giáo nêm

Thanh giằng ngang chịu trách nhiệm quy định khoảng cách giữa các bước giáo đứng, từ đó quyết định mật độ chịu lực của ô sàn. Quy cách của thanh giằng rất đa dạng để nhà thầu linh hoạt bố trí theo bước lưới cột của bản vẽ thiết kế biện pháp thi công. Hãy tham khảo bảng quy cách thông dụng của cấu kiện này dưới đây:

3.3. Độ dày, đường kính ống thép và tiêu chuẩn gia công

Chất lượng của hệ thống giàn giáo nêm chống sàn phụ thuộc hoàn toàn vào phôi thép ống đầu vào với đường kính chuẩn D49 cho ống đứng và D42 cho ống giằng. Độ dày thành ống thép phổ biến nhất là loại 1.8ly và 2.0ly, sai số kỹ thuật cho phép thường nằm trong ngưỡng dưới 5%. Toàn bộ các điểm giao cắt và tai nêm phải được hàn trên dưỡng định hình để tránh hiện tượng lệch tâm khi chịu lực.

3.4. Cách chọn quy cách giàn giáo nêm theo chiều cao sàn

Để chọn giáo chuẩn, kỹ sư cần dựa vào chiều cao thông thủy từ mặt sàn dưới đến đáy dầm hoặc đáy sàn bê tông phía trên. Ví dụ, với sàn cao 3.6m, phương án tối ưu là sử dụng cây chống đứng 2.5m kết hợp với kích chân 0.5m và kích U 0.5m để dễ tinh chỉnh. Việc phối hợp các modul chống đứng ngắn dài khác nhau giúp hạn chế việc phải sử dụng quá nhiều kích tăng ở đoạn ren dài nguy hiểm.

4. Ưu điểm của giàn giáo nêm chống sàn trong thi công bê tông

Sự dịch chuyển từ hệ giáo khung sang hệ giáo nêm trong những năm gần đây là minh chứng rõ nét cho hiệu quả vượt trội của dòng sản phẩm này. Hãy cùng phân tích những điểm cộng lớn giúp thiết bị này chiếm trọn niềm tin của các nhà thầu lớn.

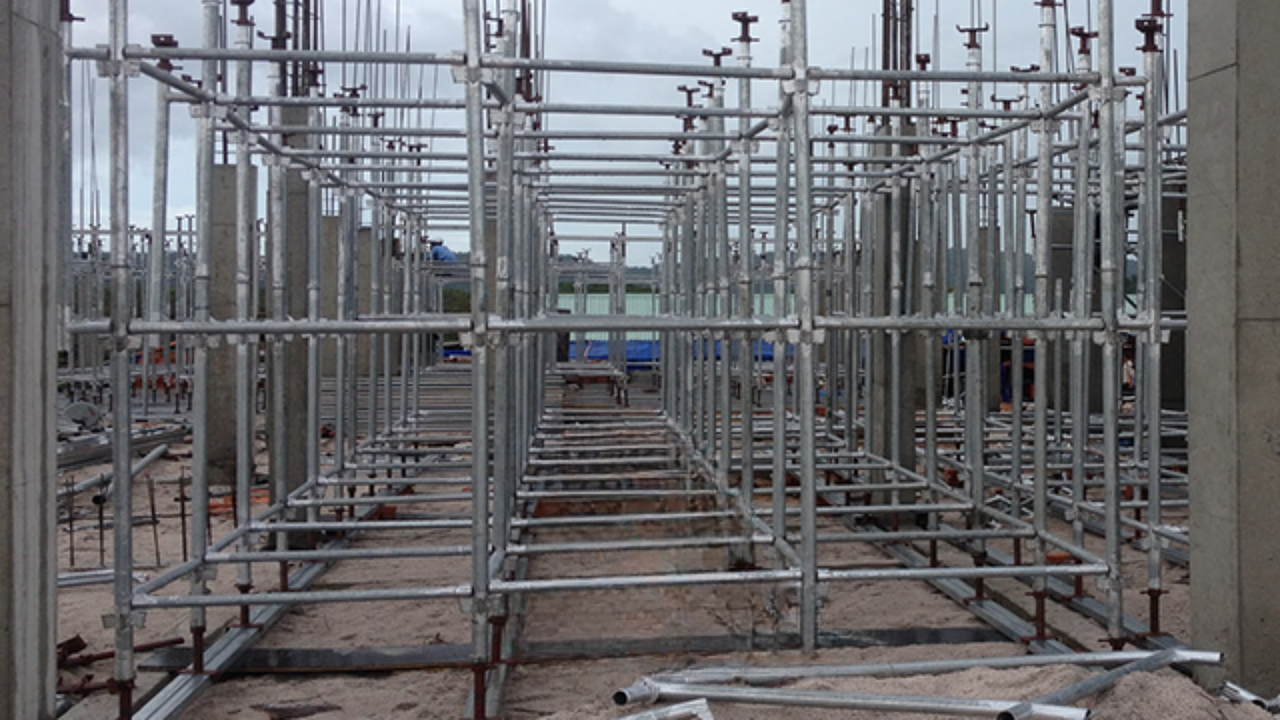

Ưu điểm của giàn giáo nêm chống sàn trong thi công bê tông

4.1. Khả năng chịu lực tốt, phù hợp chống sàn diện tích lớn

Nhờ cơ chế truyền lực dọc trục thẳng đứng từ cốp pha xuống mặt nền thông qua hệ tai nêm khít, hệ giáo này giảm thiểu tối đa hiện tượng uốn cong cục bộ. Điều này giúp hệ thống chịu được tải trọng tĩnh rất lớn từ các lớp bê tông dày của các công trình quy mô lớn. Khả năng liên kết vô hạn giữa các modul giúp tạo ra một mặt phẳng chịu lực đồng đều trên diện tích hàng ngàn mét vuông.

4.2. Lắp dựng nhanh, dễ tháo dỡ và tiết kiệm nhân công

Thao tác lắp đặt cực kỳ đơn giản, người thợ chỉ cần đặt chốt nêm vào tai khóa rồi dùng búa gõ nhẹ là hệ khung đã tự động khóa chặt. Quy trình tháo dỡ cũng diễn ra nhanh chóng theo chiều ngược lại mà không đòi hỏi công nhân phải có tay nghề quá cao. Việc rút ngắn thời gian thao tác lắp dựng giúp nhà thầu tiết kiệm đến 40% chi phí nhân công so với giáo truyền thống.

4.3. Hệ liên kết chắc chắn, hạn chế xô lệch khi thi công

Điểm yếu lớn nhất của các hệ giáo cũ là sự lỏng lẻo tại các khớp nối bằng cùm xoay hoặc bu lông dễ bị rơ sau thời gian dài sử dụng. Với hệ thống giàn giáo nêm chống sàn, các khớp nêm dẹt bám chặt vào tai đúc tạo nên độ cứng hình học tuyệt đối cho toàn bộ cấu trúc không gian. Hệ thống liên kết kín kẽ này triệt tiêu hoàn toàn các rung động ngang khi xe bơm bê tông vận hành.

4.4. Tối ưu chi phí cho nhà thầu và công trình nhiều tầng

Nhờ độ bền cơ học cao từ phôi thép dày và công nghệ mạ kẽm tiên tiến, tuổi thọ của thiết bị có thể kéo dài hàng trăm chu kỳ luân chuyển sàn. Thiết kế không gian thông thoáng dưới gầm giáo nêm giúp tạo lối đi lại rộng rãi cho công nhân và phương tiện di chuyển vật tư nội bộ. Việc xếp gọn các thanh giằng và cây chống khi bốc dỡ cũng làm giảm số lượng chuyến xe tải, tối ưu chi phí vận chuyển.

5. Hướng dẫn lắp dựng giàn giáo nêm chống sàn đúng kỹ thuật

Quy trình lắp ráp đúng kỹ thuật không chỉ đảm bảo an toàn tính mạng cho người lao động mà còn quyết định độ phẳng của bề mặt sàn sau khi dỡ khuôn. Dưới đây là biện pháp thi công chuẩn hóa được các kỹ sư khuyến nghị áp dụng tại hiện trường.

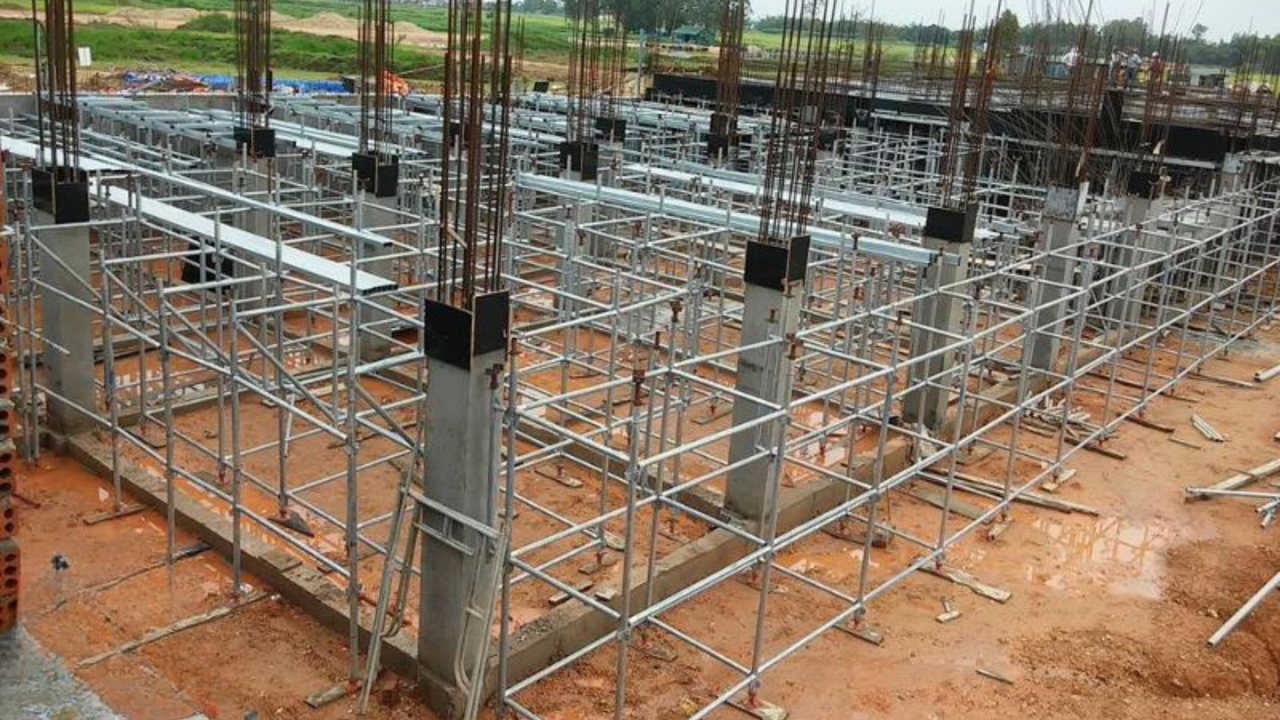

Hướng dẫn lắp dựng giàn giáo nêm chống sàn đúng kỹ thuật

5.1. Chuẩn bị mặt bằng và kiểm tra vật tư trước khi lắp dựng

Mặt nền thi công bắt buộc phải được đầm chặt, lót ván chịu lực hoặc đổ bê tông lót để ngăn ngừa hiện tượng lún sụt cục bộ dưới chân giáo. Cán bộ kỹ thuật cần tiến hành phân loại, kiểm tra xác suất các cây chống đứng xem có bị cong vẹt hay nứt mối hàn tai nêm hay không. Những cấu kiện không đạt tiêu chuẩn barem kỹ thuật phải được đánh dấu đỏ và loại bỏ ngay khỏi khu vực thi công.

5.2. Định vị kích chân và lắp cây chống đứng

Sử dụng máy kinh vĩ hoặc bật mực rải các đường tim cốt để xác định chính xác vị trí đặt từng chiếc kích chân trên mặt bằng. Tiến hành đặt kích chân lên các tấm ván lót, sau đó luồn ống cây chống đứng D49 vào thân kích theo phương thẳng đứng. Ở bước này, cần có ít nhất hai người thợ phối hợp để giữ giáo độc lập trước khi các thanh giằng ngang đầu tiên được cài vào cố định.

5.3. Liên kết thanh giằng, chống đà và kích U

Người thợ tiến hành đưa các thanh giằng ngang vào tai nêm của cây chống đứng, sử dụng búa gõ mạnh vào chốt nêm để tạo độ liên kết khít hoàn toàn. Sau khi hoàn thành hệ khung cơ sở, tiếp tục lắp đặt các thanh chống đà giữa và chống consol vào các vị trí dầm biên theo bản vẽ. Cuối cùng, luồn kích tăng U vào đỉnh các cây chống đứng và điều chỉnh cao độ sơ bộ cho hệ xà gồ.

5.4. Kiểm tra độ ổn định trước khi đặt cốp pha và đổ bê tông

Trước khi bàn giao mặt bằng cho tổ đội thợ sắt và thợ cốp pha, kỹ sư giám sát phải dùng thước mét và quả dọi để kiểm tra độ thẳng đứng của hệ giàn giáo. Cần siết chặt lại các điểm kích tăng U và kích chân, đảm bảo độ mở ren không vượt quá kích thước an toàn quy định là 20cm. Mọi mối khóa nêm của hệ giàn giáo nêm chống sàn phải được gõ kiểm tra lại để chắc chắn đã vào khớp hoàn toàn.

6. Lưu ý an toàn khi sử dụng giàn giáo nêm chống sàn

An toàn lao động luôn là lằn ranh đỏ không được phép lơ là trong bất kỳ giai đoạn thi công nào. Những lưu ý dưới đây sẽ giúp ban chỉ huy công trường chủ động phòng ngừa các sự cố sập giàn giáo đáng tiếc.

Lưu ý an toàn khi sử dụng giàn giáo nêm chống sàn

6.1. Không sử dụng vật tư cong vênh, rỉ sét hoặc móp méo nặng

Những thanh giáo đứng bị cong hoặc móp méo nhận diện sự lệch tâm chịu lực truyền dọc trục, khiến khả năng chịu tải nén bị suy giảm nghiêm trọng. Lớp rỉ sét bám sâu vào thành ống thép làm mỏng độ dày chịu lực thực tế, dễ gây gãy gập đột ngột khi chịu tải trọng tĩnh lớn từ bê tông. Nhà thầu cần định kỳ loại bỏ các cấu kiện đã quá tuổi thọ sử dụng để bảo vệ an toàn cho công nhân.

6.2. Đảm bảo khoảng cách lắp dựng phù hợp với tải trọng công trình

Khoảng cách giữa các bước cây chống đứng phải tuân thủ nghiêm ngặt theo bảng tính toán kỹ thuật trong phương án thi công đã được phê duyệt. Đối với các ô sàn dày hoặc khu vực dầm chính có khối lượng lớn, khoảng cách các cây chống bắt buộc phải thu hẹp lại dưới 0.9m. Việc tự ý nới rộng khoảng cách thanh giằng nhằm tiết kiệm vật tư sẽ làm tăng nguy cơ mất ổn định hệ thống.

6.3. Kiểm tra hệ giằng và điểm liên kết trong quá trình thi công

Suốt thời gian diễn ra quá trình đổ bê tông tươi, lực rung từ máy đầm dùi và sức nặng từ vòi bơm có thể làm nới lỏng các khớp nối cơ học. Ban chỉ huy công trường cần bố trí một đội kỹ thuật túc trực phía dưới gầm sàn để kịp thời phát hiện các hiện tượng bất thường. Nếu thấy có dấu hiệu chốt nêm bị tuột hoặc kích tăng bị lệch, phải phát lệnh tạm dừng đổ bê tông để gia cố ngay.

6.4. Bảo quản giàn giáo nêm sau khi tháo dỡ

Sau khi tháo dỡ cốp pha, toàn bộ vật tư cần được vệ sinh sạch sẽ lớp bê tông thừa bám dính trên các đầu chốt nêm và ren kích tăng. Cần phân loại riêng biệt cây chống đứng, thanh giằng và phụ kiện nhỏ vào từng ô lưu trữ để thuận tiện cho việc kiểm đếm và luân chuyển. Lưu trữ thiết bị tại những khu vực khô ráo, có bạt che phủ để hạn chế tối đa sự ăn mòn từ môi trường tự nhiên.

7. Báo giá giàn giáo nêm chống sàn mới nhất

Việc tối ưu hóa chi phí mua sắm thiết bị là bài toán sống còn quyết định đến biên lợi nhuận của mỗi dự án xây dựng. Hãy cùng tìm hiểu các yếu tố cấu thành chi phí và quy trình nhận bảng dự toán chi tiết nhất từ nhà máy sản xuất.

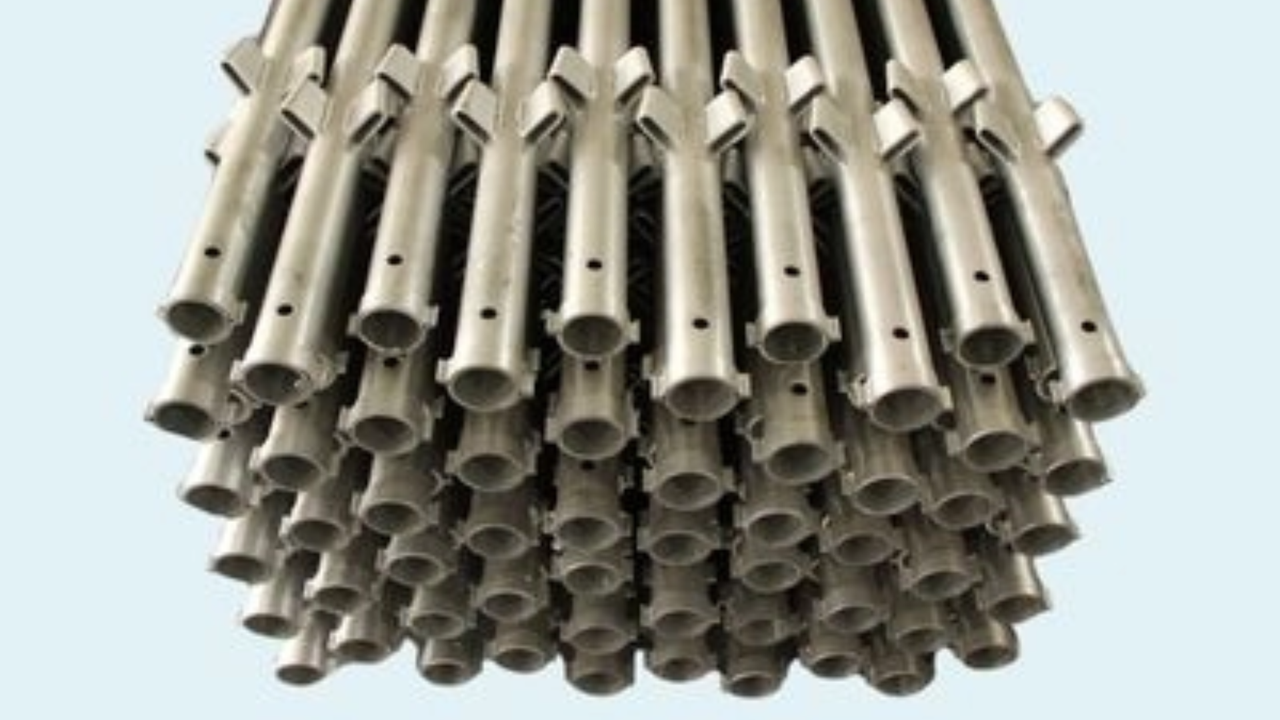

Báo giá giàn giáo nêm chống sàn mới nhất

Các yếu tố ảnh hưởng đến giá giàn giáo nêm chống sàn:

Chi phí đầu tư hệ giáo chịu tác động lớn bởi biến động giá phôi thép đen đầu vào trên thị trường sắt thép thế giới tại từng thời điểm. Ngoài ra, quy cách xử lý bề mặt như sơn chống rỉ, mạ kẽm điện phân hay mạ kẽm nhúng nóng cũng tạo ra mức chênh lệch giá đáng kể. Tổng khối lượng đơn hàng lớn luôn giúp nhà thầu nhận được các chính sách chiết khấu thương mại và hỗ trợ vận chuyển tốt hơn từ nhà máy.

Thông tin cần cung cấp khi yêu cầu báo giá:

Để phòng kinh doanh lập được bảng dự toán vật tư chính xác, khách hàng nên cung cấp bản vẽ mặt bằng cốp pha hoặc diện tích sàn cụ thể cần thi công. Khách hàng cũng cần nêu rõ yêu cầu về chủng loại vật tư như độ dày thành ống mong muốn là 1.8ly hay 2.0ly và tiến độ giao hàng dự kiến. Những thông số chi tiết này giúp giảm thiểu sai sót và đẩy nhanh quá trình thương thảo hợp đồng kinh tế.

Liên hệ Giàn giáo Bảo Sơn để được tư vấn và nhận báo giá tốt:

Giàn giáo Bảo Sơn tự hào là đơn vị sản xuất và cung ứng các giải pháp giàn giáo nêm chống sàn đạt tiêu chuẩn kiểm định chất lượng khắt khe của ngành xây dựng. Toàn bộ sản phẩm xuất xưởng đều có barem kích thước chuẩn xác, mối hàn chịu lực cao giúp công trình của bạn luôn an toàn tuyệt đối. Hãy kết nối với bộ phận chăm sóc khách hàng của chúng tôi ngay hôm nay để nhận bảng báo giá tối ưu và cạnh tranh nhất thị trường.

Nắm vững cấu tạo, quy cách và ứng dụng của giàn giáo nêm chống sàn là giải pháp cốt lõi giúp nhà thầu tối ưu hóa độ an toàn và chi phí cho công trình. Để sở hữu hệ thống vật tư đạt chuẩn barem kết cấu cao, Giàn giáo Bảo Sơn luôn là đối tác đồng hành tin cậy của bạn. Hãy liên hệ với chúng tôi ngay hôm nay qua hotline hoặc truy cập website để nhận bảng báo giá chi tiết cùng chính sách chiết khấu tốt nhất thị trường!
