Chống consol giàn giáo nêm là gì? Cấu tạo, công dụng và vai trò trong hệ chống sàn

Trong các dự án thi công sàn vươn hoặc các kết cấu đua ra, chống consol giàn giáo nêm đóng vai trò quyết định đến sự ổn định và an toàn của hệ đỡ. Tuy nhiên, việc lựa chọn phụ kiện này cần dựa trên những tiêu chí kỹ thuật cụ thể như độ dày thép, chất lượng mối hàn và khả năng chịu tải trọng thực tế thay vì chỉ nhìn vào giá thành. Một bộ chống consol đạt chuẩn phải đảm bảo liên kết chặt chẽ với hệ giàn giáo chính, hạn chế rung lắc khi đổ bê tông. Tại Giàn giáo Bảo Sơn, chúng tôi cung cấp các giải pháp chống consol được sản xuất đồng bộ, đáp ứng khắt khe các tiêu chuẩn xây dựng hiện hành để hỗ trợ tối đa cho công việc của các nhà thầu.

1. Chống consol giàn giáo nêm là gì?

Chống consol giàn giáo nêm là một phụ kiện chuyên dụng trong hệ giàn giáo nêm, được thiết kế để chống đỡ các phần sàn bê tông vươn ra ngoài phạm vi hệ cột chống chính. Trong xây dựng, tại các vị trí như ban công, ô văng hoặc sàn đua, người thợ không thể dựng hệ giáo thẳng đứng bên dưới các mép sàn này. Thiết bị này ra đời để giải quyết vấn đề đó bằng cách lắp đặt vào các cây chống đứng có sẵn, tạo ra một hệ đỡ vươn ra phía ngoài. Việc sử dụng đúng loại thiết bị này giúp mở rộng không gian làm việc an toàn, đảm bảo toàn bộ hệ cốp pha tại các mép sàn được định hình vững chắc và không bị võng, sập trong quá trình đổ bê tông tươi.

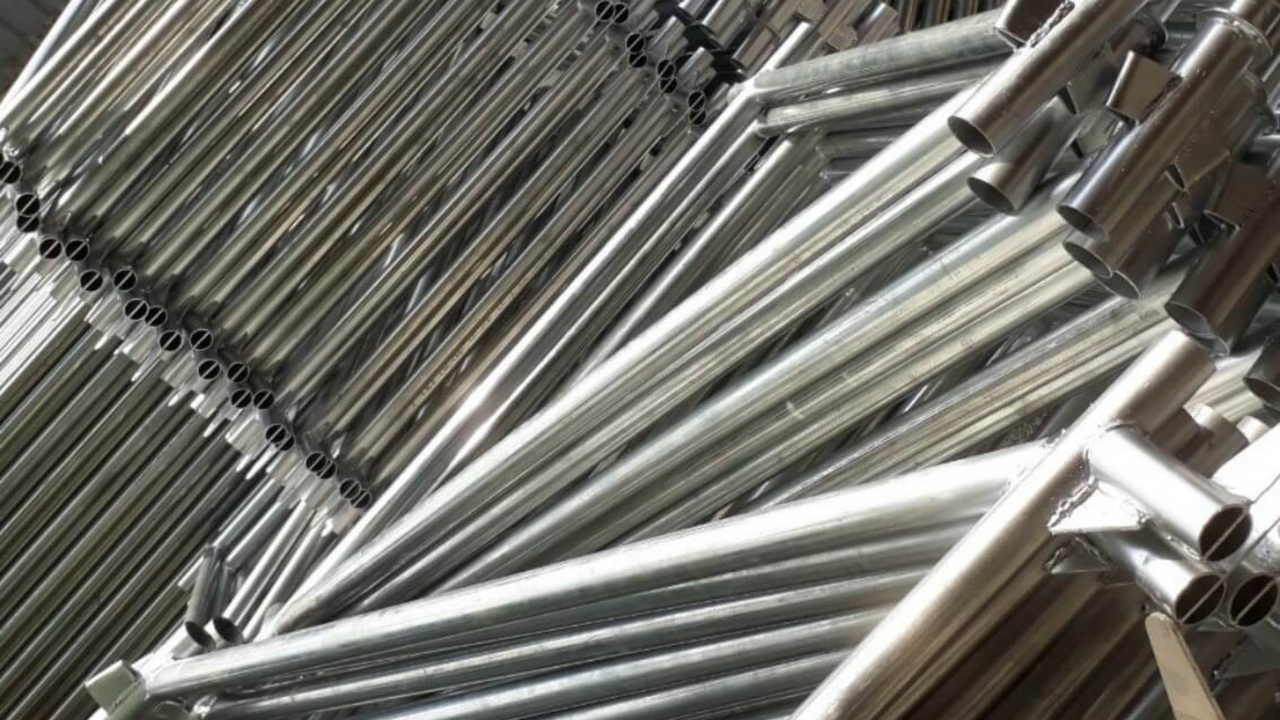

Chống consol giàn giáo nêm là gì?

2. Cấu tạo của chống consol giàn giáo nêm

Cấu tạo của thiết bị này được thiết kế tối giản nhưng đảm bảo khả năng chịu lực cao, phù hợp với các tiêu chuẩn lắp dựng nhanh của hệ giáo nêm.

2.1. Thân chống consol

Thân chống là bộ phận chịu lực chính, được gia công từ ống thép D49. Độ dày của ống thép thường dao động từ 2.0mm đến 3.2mm tùy theo yêu cầu tải trọng thực tế của từng công trình. Chiều dài của thân chống được cắt theo kích thước thiết kế để đáp ứng độ vươn của sàn bê tông. Bề mặt ống thép được xử lý sơn chống gỉ hoặc mạ kẽm nhúng nóng để hạn chế ăn mòn do tiếp xúc với vữa bê tông và điều kiện thời tiết tại công trường.

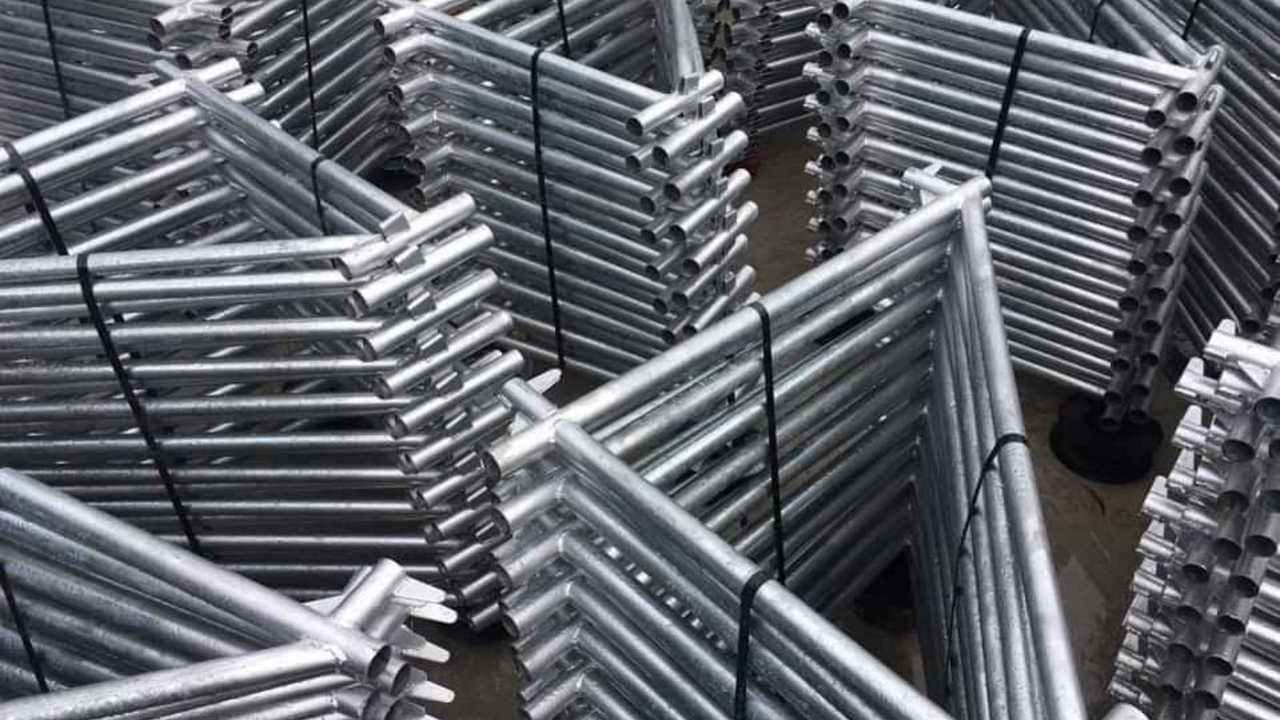

Thân chống consol

2.2. Hệ liên kết với giàn giáo nêm

Đây là bộ phận giúp cố định thiết bị vào cây chống đứng chính của hệ giàn giáo. Hệ liên kết sử dụng cơ chế đĩa nêm hoặc bát nêm, cho phép lắp ghép nhanh chóng bằng cách gài chốt thép. Mối hàn giữa hệ liên kết và thân chống phải đạt tiêu chuẩn ngấu sâu, đảm bảo khi gài nêm, các bộ phận được khóa chặt, không bị lỏng lẻo hay rung lắc. Khi lắp dựng đúng kỹ thuật, liên kết này giúp truyền tải trọng từ sàn vươn thẳng vào hệ khung giàn giáo, đảm bảo sự an toàn cho toàn bộ hệ thống chống sàn.

3. Công dụng của chống consol trong hệ giàn giáo nêm

Công dụng chính của chống consol giàn giáo nêm là tạo ra hệ đỡ chịu lực cho các vị trí thi công đặc thù mà hệ giáo thông thường không với tới được. Thiết bị này không chỉ đóng vai trò phụ kiện, mà là giải pháp kỹ thuật cần thiết để xử lý các kết cấu như ban công, dầm vươn hoặc các mép sàn không có cột chống bên dưới.

Khi sử dụng, nó giúp phân tán trọng lượng bê tông và cốt thép từ mép sàn lên hệ giàn giáo tổng thể, ngăn chặn hiệu quả tình trạng sập cốp pha tại các góc cạnh và sàn đua. Nhờ cấu tạo vững chắc và liên kết chặt chẽ, thiết bị đảm bảo độ cứng vững cho mặt sàn trong suốt quá trình đổ bê tông. Tại Giàn giáo Bảo Sơn, việc tư vấn và cung cấp đúng loại thiết bị này là ưu tiên hàng đầu để đảm bảo an toàn tuyệt đối cho công nhân thi công tại các vị trí khó trên cao.

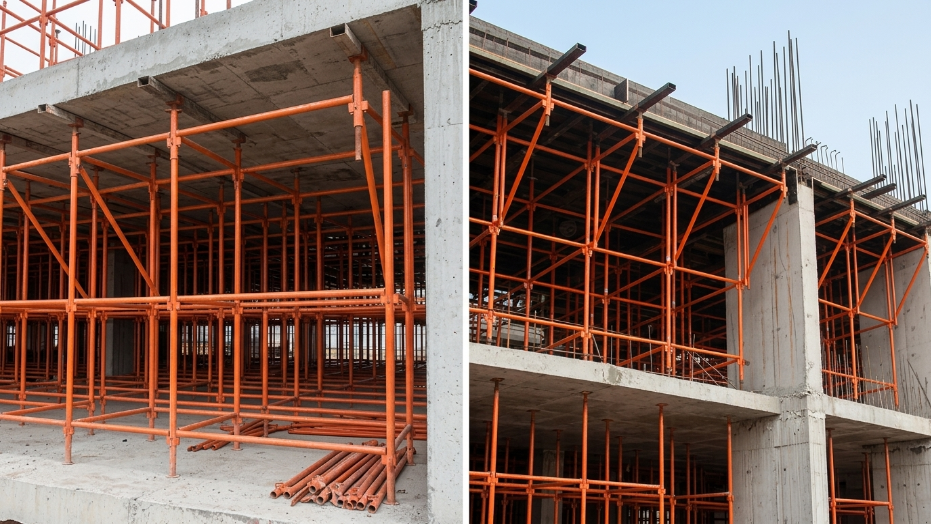

Công dụng của chống consol trong hệ giàn giáo nêm

4. Khi nào cần sử dụng chống consol giàn giáo nêm?

Nhà thầu cần sử dụng chống consol giàn giáo nêm trong các tình huống mà hệ thống cột chống đứng truyền thống không thể tiếp đất trực tiếp. Điển hình nhất là tại các vị trí sàn bê tông vươn ra khỏi hệ cột biên, như ban công, ô văng, hoặc các phần sàn đua (cantilever) ở tầng cao. Khi không gian bên dưới các mép sàn này trống trải hoặc bị hạn chế bởi các kết cấu khác không cho phép lắp đặt cây chống, giải pháp consol trở nên bắt buộc.

Thiết bị này cho phép tận dụng hệ khung giàn giáo hiện có để tạo ra điểm đỡ vươn ra ngoài, giúp nhà thầu thi công an toàn mà không cần dựng hệ giáo từ mặt đất lên. Ngoài ra, tại các công trình sửa chữa hoặc cải tạo cần lắp đặt giàn giáo bao che hoặc giàn giáo thao tác ở các tầng trung gian mà không có mặt bằng dưới đất để chịu lực, chống consol cũng được sử dụng để đỡ hệ khung. Việc xác định đúng thời điểm cần lắp đặt giúp nhà thầu chủ động phương án thi công, đảm bảo tiến độ và an toàn lao động tại các vị trí vươn sàn.

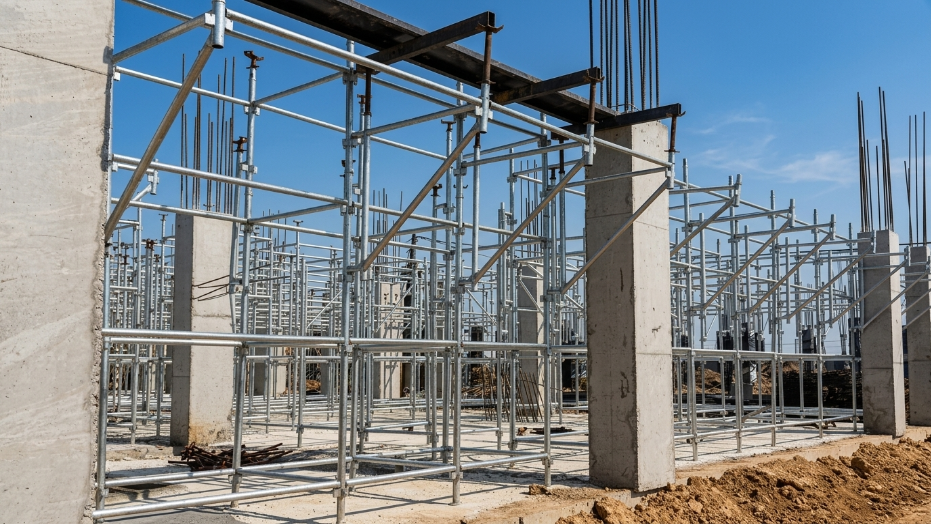

Khi nào cần sử dụng chống consol giàn giáo nêm?

5. Thông số kỹ thuật và quy cách chống consol giàn giáo nêm

Để đảm bảo khả năng chịu tải và khớp nối chuẩn với hệ giáo nêm, các đơn vị sản xuất như Giàn giáo Bảo Sơn luôn tuân thủ các quy cách kỹ thuật tiêu chuẩn. Thân chống consol thường được gia công từ ống thép D49, độ dày phổ biến dao động từ 2.0mm đến 3.2mm tùy vào yêu cầu tải trọng cụ thể của thiết kế. Về chiều dài, các loại phổ biến thường là 1m, 1.2m hoặc theo đơn đặt hàng để phù hợp với độ vươn của sàn bê tông.

Các thông số kỹ thuật cần chú ý bao gồm:

• Vật liệu: Ống thép đen hoặc ống thép mạ kẽm nhúng nóng.

• Cấu tạo: Bao gồm thân chính và hệ bát nêm (đĩa nêm) để kết nối với cây chống đứng.

• Mối hàn: Công nghệ hàn CO2 hoặc hàn tự động, đảm bảo độ ngấu đều và chắc chắn.

• Tiêu chuẩn: Sản phẩm chống consol giàn giáo nêm phải đảm bảo độ thẳng, không bị biến dạng, méo mó tại các vị trí đĩa nêm để khi lắp ráp chốt thép được giữ cố định, không xảy ra hiện tượng lỏng lẻo mối nối trong quá trình đổ bê tông.

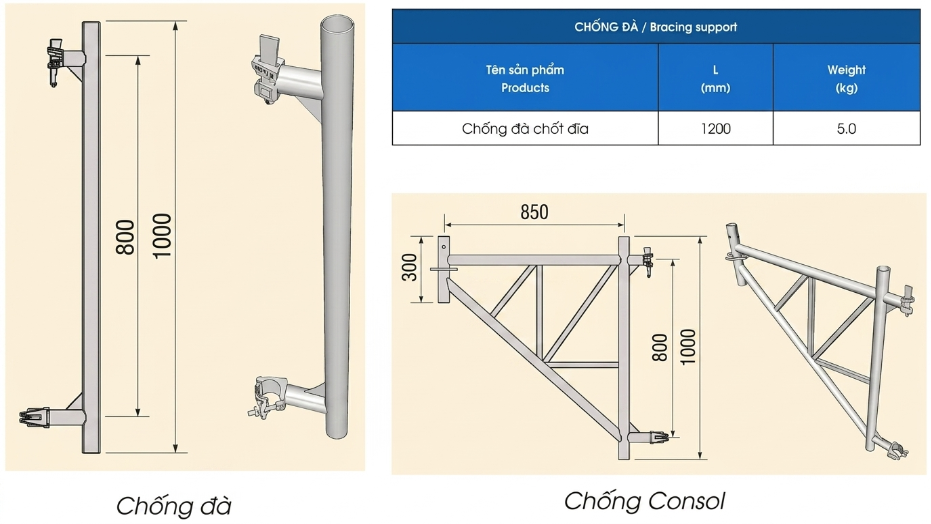

Thông số kỹ thuật và quy cách chống consol giàn giáo nêm

6. Vai trò của chống consol đối với khả năng chịu tải của hệ giàn giáo nêm

Việc sử dụng đúng loại thiết bị này đóng vai trò sống còn trong việc duy trì khả năng chịu tải cho toàn bộ hệ thống chống sàn vươn.

6.1. Phân bổ tải trọng trong hệ chống sàn

Chống consol đóng vai trò chuyển hướng tải trọng. Thay vì toàn bộ trọng lượng bê tông và cốt thép của sàn vươn dồn vào mép ngoài (gây nguy cơ gãy, sập cốp pha), thiết bị này truyền tải trọng từ sàn vươn ngược trở lại hệ khung giàn giáo chính đã được cố định. Nhờ đó, tải trọng được phân bổ đều lên các cây chống đứng trong hệ thống, tránh hiện tượng tập trung tải quá lớn tại một điểm.

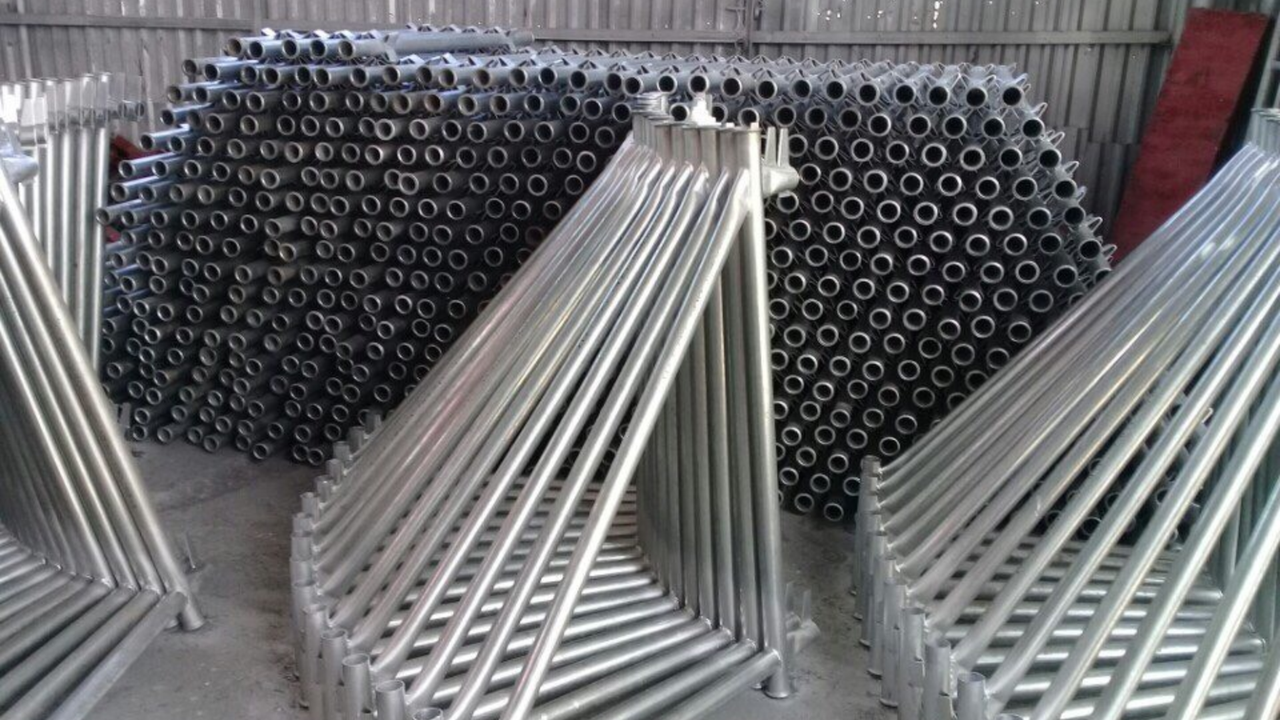

Phân bổ tải trọng trong hệ chống sàn

6.2. Gia tăng độ ổn định cho hệ giàn giáo

Khi được lắp đặt đúng kỹ thuật, chống consol giàn giáo nêm đóng vai trò là thanh giằng cứng, kết nối các cây chống đứng lại với nhau. Điều này giúp hệ giàn giáo tăng khả năng chịu lực ngang, chống rung lắc khi có tác động từ việc đổ bê tông hoặc gió mạnh. Một hệ thống giàn giáo được lắp đặt có consol sẽ có độ ổn định tổng thể cao hơn, giảm thiểu hiện tượng biến dạng hoặc xô lệch khung giàn trong quá trình vận hành, từ đó đảm bảo an toàn tuyệt đối cho người lao động làm việc phía trên.

7. Vì sao nhiều nhà thầu lựa chọn Giàn giáo Bảo Sơn?

Nhà thầu xây dựng thường ưu tiên chọn Giàn giáo Bảo Sơn nhờ vào sự nhất quán trong chất lượng sản phẩm và khả năng cung ứng ổn định. Điểm mấu chốt nằm ở việc kiểm soát nghiêm ngặt từ khâu nguyên liệu đầu vào, sử dụng ống thép đúng độ dày cam kết và công nghệ hàn tự động cho các mối nối. Điều này giúp hệ giáo nêm đạt được sự vững chãi, hạn chế tối đa sai số kỹ thuật khi lắp dựng trên công trường.

Ngoài chất lượng vật tư, chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật thực tế. Đội ngũ của Bảo Sơn không chỉ bán thiết bị mà còn tư vấn phương án bố trí hệ giáo nêm sao cho tối ưu nhất với bản vẽ thi công của từng dự án. Việc tính toán số lượng vật tư sát thực tế giúp nhà thầu giảm thiểu lãng phí, tiết kiệm chi phí đầu tư. Sự minh bạch về giá thành, chính sách hỗ trợ vận chuyển và tiến độ giao hàng đúng cam kết là những lý do chính khiến các đơn vị thi công lâu năm tiếp tục tin tưởng lựa chọn sản phẩm từ chúng tôi.

Vì sao nhiều nhà thầu lựa chọn Giàn giáo Bảo Sơn?

8. Câu hỏi thường gặp về chống consol giàn giáo nêm

Để giúp các nhà thầu sử dụng thiết bị đúng cách và an toàn, dưới đây là giải đáp cho những thắc mắc phổ biến liên quan đến chống consol giàn giáo nêm:

8.1. Chống consol giàn giáo nêm dùng để làm gì?

Thiết bị này dùng để chống đỡ các kết cấu sàn bê tông vươn ra ngoài hệ cột chống chính, phổ biến nhất là ban công, ô văng hoặc sàn đua. Khi không gian bên dưới mép sàn không có mặt bằng hoặc vướng kết cấu không thể dựng giáo thẳng đứng, chống consol đóng vai trò là điểm tựa chịu lực để đỡ cốp pha tại các vị trí đó.

8.2. Có bắt buộc sử dụng chống consol trong mọi công trình không?

Không. Việc sử dụng hay không phụ thuộc hoàn toàn vào thiết kế thi công. Nếu sàn bê tông nằm trọn trong hệ cột và có thể dựng giáo thẳng đứng từ dưới đất lên, bạn không cần dùng đến consol. Thiết bị này chỉ bắt buộc khi có các phần sàn vươn, sàn đua hoặc các vị trí khó mà hệ chống truyền thống không tiếp đất được.

8.3. Chống consol thường được lắp đặt ở vị trí nào?

Chống consol được lắp đặt trực tiếp vào hệ cây chống đứng (cây chống chính) của hệ giàn giáo nêm tại các khu vực biên sàn hoặc ban công. Hệ liên kết sử dụng bát nêm hoặc đĩa nêm để cố định vào cây chống, tạo thành một khung đỡ vươn ra ngoài.

8.4. Chống consol có ảnh hưởng đến khả năng chịu tải của hệ giáo không?

Có. Khi lắp thêm chống consol, trọng lượng của sàn vươn sẽ được truyền ngược lại vào hệ giáo chính. Nếu không tính toán kỹ, việc lắp consol quá dài hoặc quá dày đặc tại một điểm có thể làm hệ giàn giáo bị lệch tâm hoặc quá tải cục bộ. Do đó, cần tuân thủ thiết kế giàn giáo để đảm bảo tổng thể hệ thống chịu tải ổn định.

8.5. Làm sao lựa chọn chống consol phù hợp với công trình?

Việc lựa chọn cần dựa trên hai yếu tố chính: độ vươn của sàn bê tông và tải trọng dự kiến. Bạn nên chọn loại có kích thước (chiều dài) vừa đủ với độ đua của sàn để tránh thừa hoặc thiếu. Ngoài ra, hãy chọn loại có độ dày ống thép phù hợp với tải trọng của khối bê tông, đồng thời kiểm tra kỹ độ chuẩn của hệ bát nêm để đảm bảo lắp ghép chắc chắn, không bị rơ lắc khi vận hành.

Tóm lại, chống consol giàn giáo nêm đóng vai trò là giải pháp kỹ thuật then chốt để giải quyết các bài toán về chống đỡ tại các vị trí sàn vươn, ban công hoặc ô văng, nơi mà các cột chống truyền thống không thể tiếp đất. Việc lựa chọn và lắp đặt đúng quy cách không chỉ giúp gia tăng khả năng chịu tải mà còn đảm bảo sự ổn định tuyệt đối cho toàn bộ hệ thống khung giàn trong suốt quá trình đổ bê tông.

Tại Giàn giáo Bảo Sơn, chúng tôi thấu hiểu những yêu cầu khắt khe của các nhà thầu về chất lượng và độ an toàn. Các sản phẩm chống consol của chúng tôi được sản xuất với tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo tính đồng bộ và độ bền vượt trội.
