Cấu tạo giàn giáo nêm gồm những gì? Chi tiết bộ phận, thông số kỹ thuật và cách nhận biết hệ giáo đạt chuẩn

Trong thi công cốp pha sàn, việc nắm rõ cấu tạo giàn giáo nêm tiêu chuẩn giúp kỹ sư dễ dàng tính toán tải trọng và kiểm định chất lượng thiết bị đầu vào. Hệ giáo nêm vững chắc chính là nhờ sự liên kết chặt chẽ giữa các thanh chống đứng, giằng ngang và hệ kích tăng. Để có cái nhìn toàn diện nhất về thông số và vai trò từng bộ phận, trong bài viết này, hãy cùng Giàn giáo Bảo Sơn tìm hiểu ngay sau đây.

1. Giàn giáo nêm là gì?

Giàn giáo nêm (hay còn gọi là giàn giáo nêm chống, giàn giáo Vietform) là hệ thống giàn giáo hiện đại được sử dụng phổ biến trong các công trình xây dựng với chức năng chính là chịu lực, chống sàn cốp pha và chịu tải trọng của bê tông.

Khác với hệ giàn giáo khung truyền thống (giáo chữ H), giàn giáo nêm kết nối với nhau thông qua các khớp nối dạng nêm (tai nêm và chốt nêm) rất chắc chắn. Nhờ thiết kế tối giản nhưng chịu lực cực tốt, hệ giáo này giúp không gian thi công dưới sàn thông thoáng hơn, dễ dàng luân chuyển vật tư và tối ưu hóa thời gian lắp dựng lẫn tháo dỡ cho các nhà thầu.

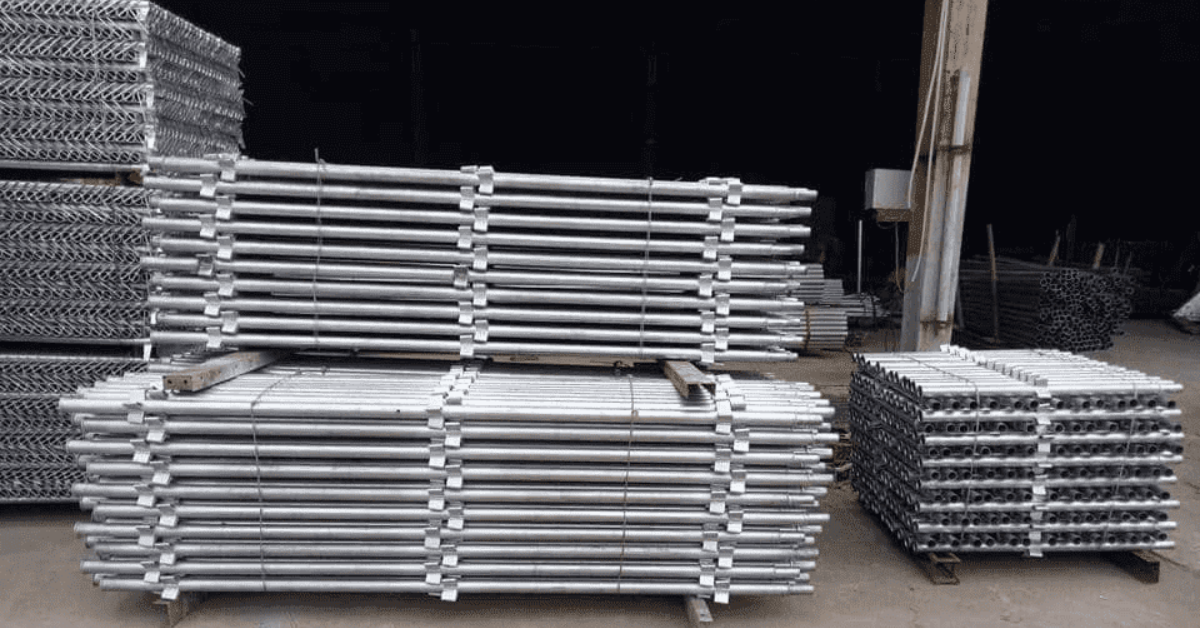

Giàn giáo nêm là gì?

2. Cấu tạo giàn giáo nêm gồm những bộ phận nào?

Để tạo nên một hệ thống chống đỡ vững chắc, đạt tiêu chuẩn an toàn kỹ thuật, cấu tạo giàn giáo nêm đòi hỏi sự liên kết chặt chẽ của nhiều phụ kiện chuyên dụng. Cụ thể, một bộ giàn giáo nêm hoàn chỉnh sẽ bao gồm các thành phần cốt lõi sau đây:

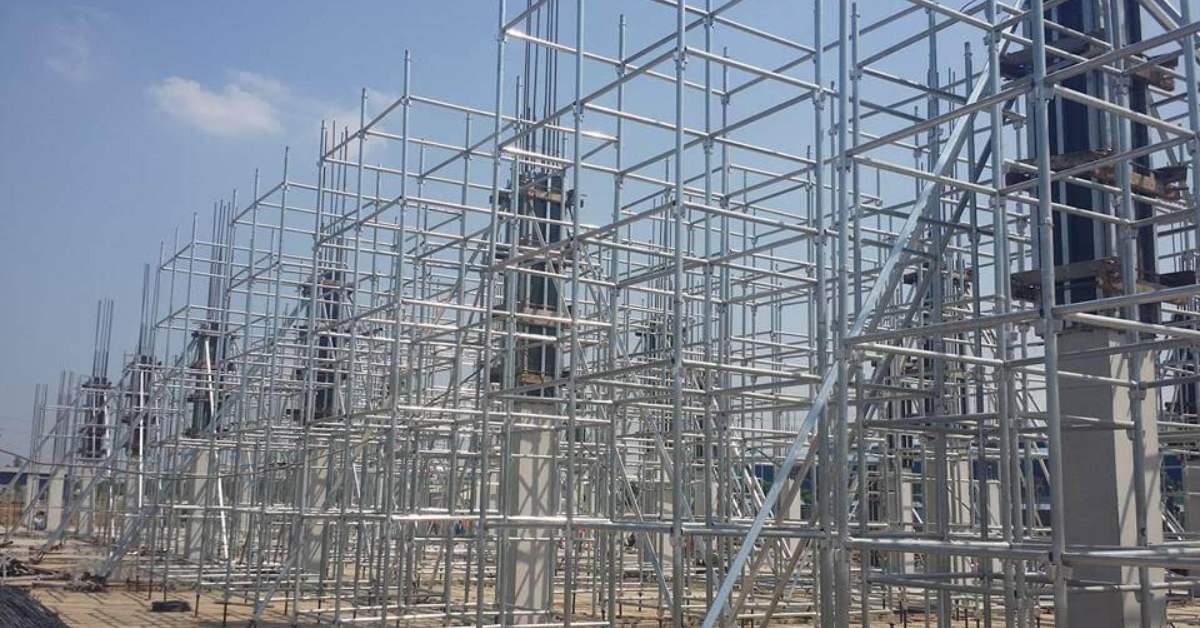

Cấu tạo giàn giáo nêm gồm những bộ phận nào?

2.1. Cây chống đứng giàn giáo nêm

Cây chống đứng là bộ phận quan trọng nhất trong cấu tạo giàn giáo nêm, chịu toàn bộ tải trọng thẳng đứng từ sàn bê tông truyền xuống.

• Thiết kế: Thường được làm từ ống thép phi 49 với các độ dày tiêu chuẩn như 2 ly hoặc 2.5 ly. Trên thân cây chống đứng được hàn các tai nêm (vấu nêm) cách nhau một khoảng định hình (500 mm hoặc 1000 mm) để làm điểm kết nối với các thanh giằng.

• Kích thước phổ biến: Cây chống đứng có nhiều chiều dài linh hoạt để phù hợp với độ cao sàn: 1000 mm, 1500 mm, 2000 mm, 2500 mm và 3000 mm. Đầu trên của cây chống thường được tóp ống (cổ chai) để dễ dàng nối dài các cây chống với nhau.

2.2. Thanh giằng ngang giàn giáo nêm

Thanh giằng ngang đóng vai trò liên kết các cây chống đứng lại với nhau, tạo thành một vỉ hệ thống chống sàn vững chắc, chống tình trạng nghiêng vẹo hoặc sàn sập cục bộ.

• Thiết kế: Thường sử dụng ống thép phi 42 (độ dày từ 1.8 ly đến 2 ly). Ở hai đầu của thanh giằng được hàn sẵn các chốt nêm để khóa chặt vào tai nêm trên cây chống đứng khi lắp đặt.

• Kích thước phổ biến: Kích thước giằng ngang quyết định khoảng cách giữa các cây chống, thường có các chiều dài: 450 mm, 550 mm, 950 mm, 1150 mm và 1450 mm.

2.3. Chống đà giữa

Chống đà giữa (hay còn gọi là cây chống dầm) là bộ phận được bố trí dọc theo các đà, dầm giữa của sàn bê tông.

• Vai trò: Bộ phận này giúp tăng cường khả năng chịu lực tại các vị trí dầm phụ, dầm chính có tải trọng lớn, tránh hiện tượng võng hoặc nứt dầm khi đổ bê tông.

• Quy cách: Chiều dài thông dụng của chống đà giữa thường là 1200 mm, có cấu tạo một đầu ống để lắp kích tăng.

2.4. Chống consol (chống đà biên)

Chống consol là linh kiện có thiết kế dạng tam giác đặc trưng, được lắp vào cây chống đứng phía ngoài rìa công trình.

• Vai trò: Bộ phận này dùng để đỡ các đà biên (dầm biên) hoặc tạo không gian thi công phần ban công, console nhô ra ngoài mà không cần phải lắp hệ giàn giáo từ dưới đất lên, giúp tiết kiệm chi phí vật tư đáng kể.

• Quy cách: Chiều dài tiêu chuẩn thường là 1200 mm.

2.5. Kích chân và kích U

Kích tăng là phụ kiện không thể tách rời trong cấu tạo hệ giáo nêm, dùng để điều chỉnh độ cao chuẩn xác cho toàn bộ hệ thống.

• Kích chân (Kích đế): Được lắp ở phần dưới cùng của cây chống đứng để cố định chân giáo, tăng diện tích tiếp xúc với mặt nền và cân bằng độ cao khi gặp địa hình không bằng phẳng.

• Kích U (Kích đầu): Được lắp ở phía trên cùng của cây chống đứng hoặc cây chống đà, phần chữ U dùng để ôm và đỡ các thanh xà gồ, đà gỗ hoặc đà thép đỡ hệ cốp pha sàn phía trên.

3. Vai trò của từng bộ phận trong khả năng chịu lực của hệ giàn giáo nêm

Hệ giàn giáo nêm được đánh giá là giải pháp chống sàn có độ an toàn bậc nhất hiện nay nhờ vào cơ chế phân bổ và chịu tải trọng thông minh. Mỗi bộ phận trong cấu tạo đều đóng một vai trò cơ học riêng biệt, liên kết chặt chẽ để tạo nên tổng thể vững chắc:

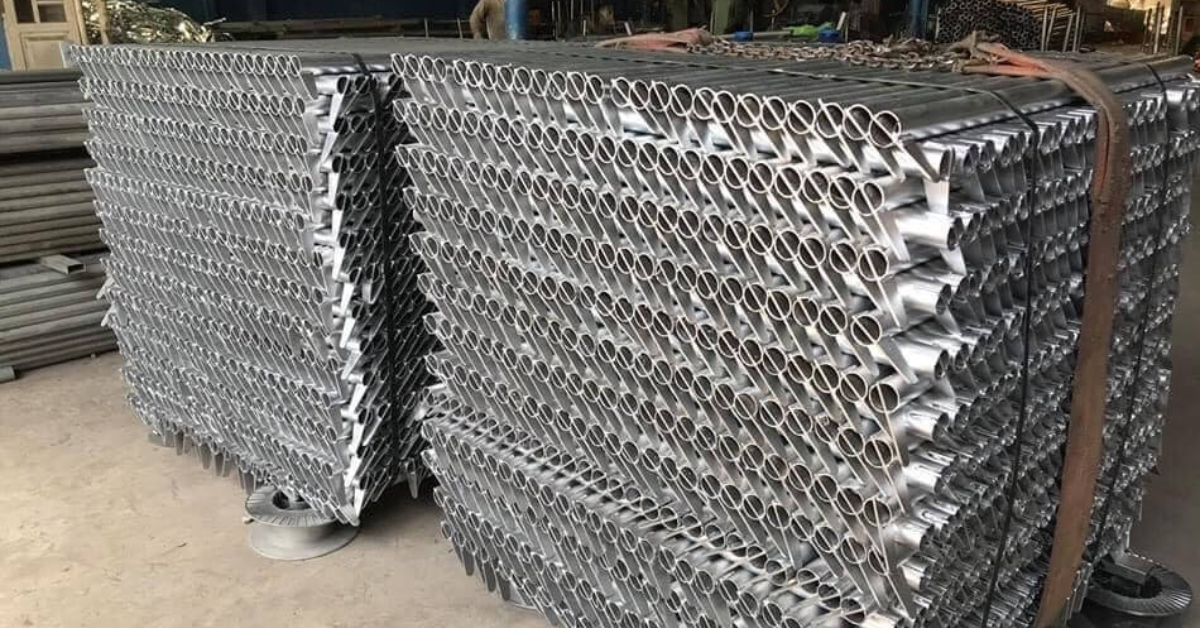

Vai trò của từng bộ phận trong khả năng chịu lực của hệ giàn giáo nêm

• Cây chống đứng (Trục chịu lực cốt lõi): Đây là bộ phận gánh toàn bộ tải trọng tĩnh (trọng lượng của bê tông, cốt thép, cốp pha) và tải trọng động (con người, máy móc di chuyển khi thi công) theo phương thẳng đứng. Do đó, độ dày và chất lượng của cây chống đứng quyết định trực tiếp đến giới hạn bền của cả hệ thống.

• Thanh giằng ngang (Hệ thống phân phối lực và chống sàn sập): Khi có tải trọng lớn đè xuống, các cây chống đứng có xu hướng bị cong quằn hoặc lệch tâm. Lúc này, thanh giằng ngang có nhiệm vụ khóa chặt các cây chống lại, phân bổ đều lực sang các chân giáo lân cận. Vai trò cực kỳ quan trọng của giằng ngang là giảm chiều dài tính toán chịu uốn của cây chống đứng, giúp hệ giáo không bị rung lắc hay sập cục bộ.

• Hệ chốt nêm và tai nêm (Điểm khóa liên kết): Điểm đặc biệt của giáo nêm nằm ở các mối nối này. Khi được gõ chặt bằng búa, mối liên kết nêm tạo ra độ khít tuyệt đối, chống xoay và cố định góc vuông vuông góc giữa cây chống và thanh giằng. Mối nối này càng chịu tải nặng thì càng khóa chặt vào nhau.

• Chống đà giữa và chống cốp-pha biên (Gia cường cục bộ): Điểm chịu lực yếu nhất của sàn thường nằm ở các mép biên hoặc vị trí dầm chính. Chống đà giữa và chống đà biên giúp giải quyết bài toán chịu tải cục bộ, đảm bảo các điểm xung yếu này không bị võng trong quá trình đổ bê tông.

• Kích tăng chân và kích tăng chữ U (Truyền tải và cân bằng): Kích U tiếp nhận lực trực tiếp từ xà gồ truyền xuống cây chống đứng. Trong khi đó, kích chân truyền toàn bộ tải trọng tổng hợp từ hệ thống xuống mặt nền đất hoặc sàn bê tông tầng dưới, đảm bảo hệ giáo luôn đứng thẳng đứng, không bị lệch góc chịu lực.

4. Thông số kỹ thuật giàn giáo nêm tiêu chuẩn hiện nay

Để đảm bảo an toàn tuyệt đối cho công trình, các nhà thầu cần nắm rõ các thông số quy cách chuẩn khi lựa chọn thiết bị. Dưới đây là bảng tra cứu thông số kỹ thuật chi tiết của hai bộ phận cốt lõi nhất:

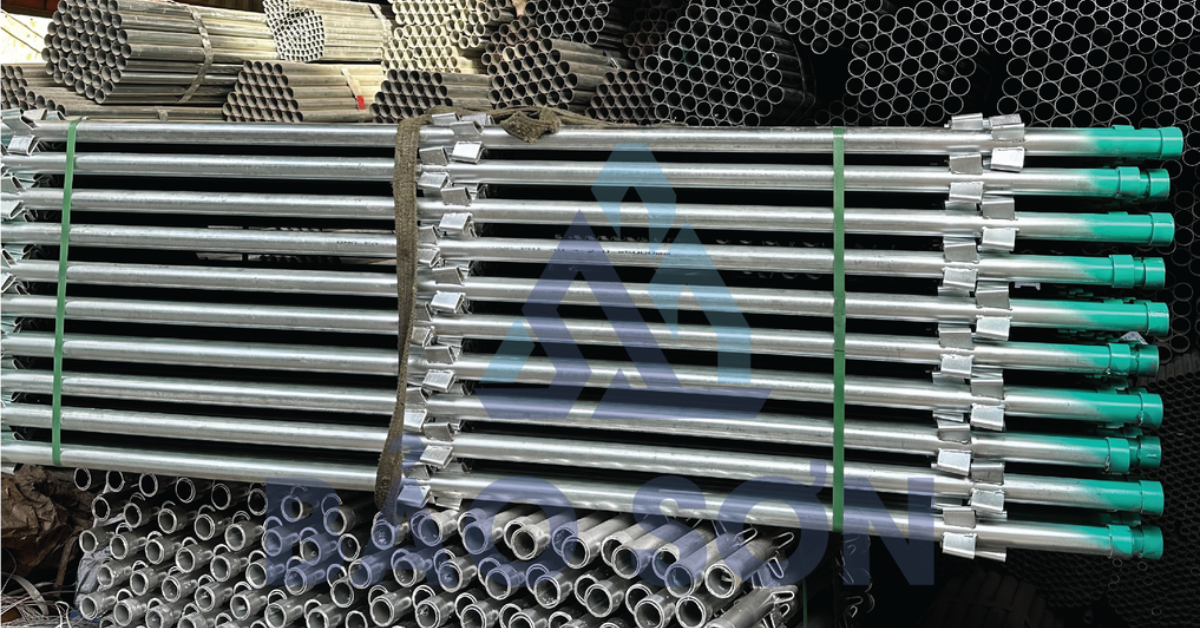

Thông số kỹ thuật giàn giáo nêm tiêu chuẩn hiện nay

4.1. Quy cách cây chống đứng

Cây chống đứng tiêu chuẩn được sản xuất từ chất liệu thép ống phi 49. Chiều cao và số lượng tai nêm trên thân được thiết kế linh hoạt để phù hợp với từng cao độ sàn:

4.2. Quy cách thanh giằng ngang

Thanh giằng ngang được gia công từ thép ống phi 42 với độ dày từ 1.8 ly đến 2 ly. Chiều dài của thanh giằng sẽ quyết định khoảng cách bước gian giữa các cây chống, giúp linh hoạt thay đổi theo mật độ tải trọng của từng khu vực sàn:

• Thanh giằng ngang 1450 mm: Dùng cho khu vực có tải trọng sàn thưa, diện tích sàn rộng và thông thoáng nhằm tiết kiệm vật tư.

• Thanh giằng ngang 1150 mm: Đây là quy cách được sử dụng phổ biến nhất, tối ưu cho các mặt sàn tiêu chuẩn của các công trình dân dụng và công nghiệp.

• Thanh giằng ngang 950 mm: Sử dụng tại các khu vực cần tăng cường độ dày chịu lực, mật độ cây chống đứng dày hơn.

• Thanh giằng ngang 550 mm và 450 mm: Chuyên dùng ở những không gian hẹp, khu vực hộp kỹ thuật hoặc xung quanh các cột trụ để gia cố độ cứng cáp cho hệ sàn.

5. Cấu tạo giàn giáo nêm đạt chuẩn khác gì hàng kém chất lượng?

Trên thị trường hiện nay có rất nhiều đơn vị cung cấp thiết bị xây dựng với mức giá chênh lệch lớn. Đối với các nhà thầu, việc nhận biết và phân biệt giữa cấu tạo giàn giáo nêm đạt chuẩn chất lượng với hàng gia công kém chất lượng là yếu tố sống còn để bảo vệ an toàn cho công trình:

6. Ưu điểm của giàn giáo nêm so với các loại giàn giáo truyền thống

Sự ra đời của hệ giáo nêm đã tạo nên bước đột phá lớn trong biện pháp thi công cốp pha sàn. So với giàn giáo khung truyền thống (giáo chữ H) hay giáo ống rời, giàn giáo nêm sở hữu những lợi thế vượt trội:

• Khả năng chịu tải vượt trội: Nhờ kết cấu liên kết nêm khóa chặt các thanh đứng và thanh giằng vuông góc, hệ giáo nêm tạo thành một khối vững chắc. Khả năng chịu lực của một cây chống đứng giáo nêm cao gấp nhiều lần so với một chân giáo chữ H.

• Tối ưu hóa thời gian lắp dựng và tháo dỡ: Quá trình lắp đặt cực kỳ đơn giản, công nhân chỉ cần đặt thanh giằng vào tai nêm và dùng búa gõ nhẹ để khóa cố định. Tốc độ thi công nhanh hơn từ 30% đến 50% so với hệ giáo thông thường.

• Tiết kiệm không gian và chi phí vận chuyển: Khi tháo rời, các bộ phận của giáo nêm (thanh chống, giằng ngang) đều là dạng ống thẳng, có thể bó gọn lại. Điều này giúp tiết kiệm diện tích kho bãi, giảm tối đa chi phí xe tải vận chuyển và dễ luân chuyển vật tư trong công trình.

• Độ bền và tuổi thọ cao: Do các chi tiết dễ bị hư hỏng như long đền, chốt gài của giáo truyền thống đã được thay thế bằng tai nêm hàn chết vào thân ống, giáo nêm ít bị hao hụt, móp méo hay hư hỏng trong quá trình lưu kho và thi công.

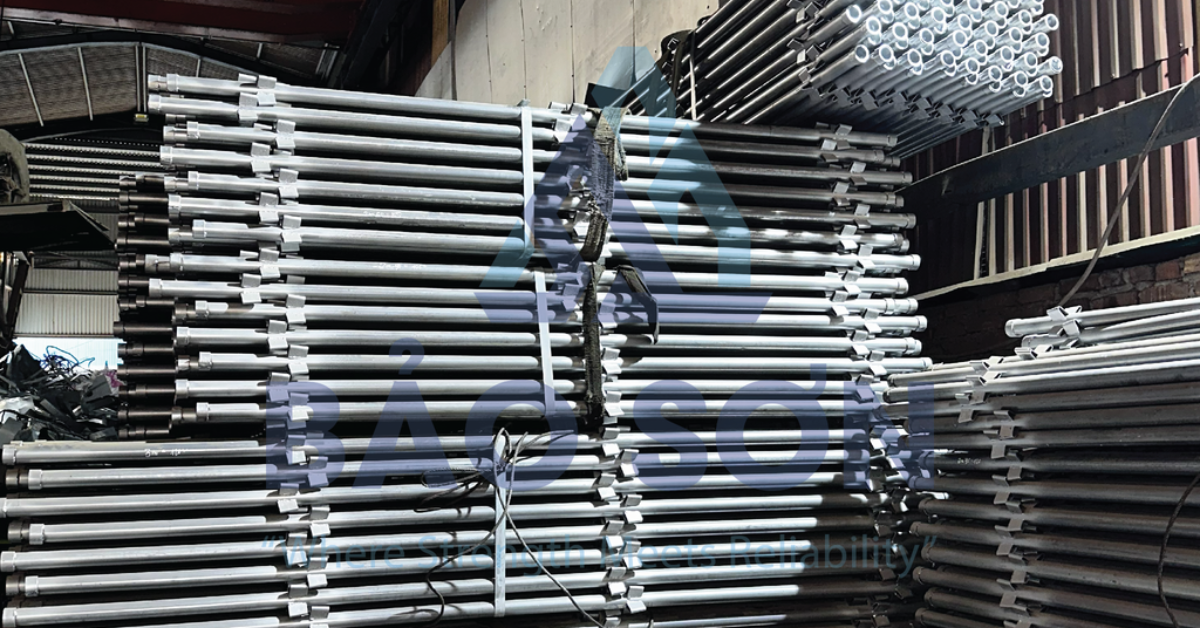

Ưu điểm của giàn giáo nêm so với các loại giàn giáo truyền thống

7. Vì sao nhiều nhà thầu lựa chọn giàn giáo nêm của Giàn giáo Bảo Sơn?

Giữa hàng loạt thương hiệu trên thị trường, Giàn giáo Bảo Sơn tự hào là đối tác chiến lược được các kỹ sư và nhà thầu xây dựng ưu tiên lựa chọn cho các dự án lớn nhỏ nhờ vào những cam kết giá trị cốt lõi:

• Chất lượng kiểm định nghiêm ngặt: Toàn bộ sản phẩm giàn giáo nêm Bảo Sơn trước khi xuất xưởng đều trải qua quy trình kiểm thử tải trọng nghiêm ngặt, có đầy đủ giấy chứng nhận kiểm định chất lượng từ các trung tâm đo lường uy tín.

• Công nghệ sản xuất hiện đại: Chúng tôi đầu tư dây chuyền sản xuất tự động từ khâu cắt ống, dập tai nêm cho đến robot hàn chuyên dụng, đảm bảo tính đồng bộ và chuẩn xác trên từng milimet sản phẩm.

• Giá gốc tại xưởng - Tối ưu chi phí: Là đơn vị trực tiếp sản xuất và phân phối không qua trung gian, Giàn giáo Bảo Sơn mang đến cho khách hàng mức giá cạnh tranh nhất thị trường, đi kèm chính sách chiết khấu hấp dẫn cho các công trình lớn.

• Năng lực cung ứng toàn diện: Chúng tôi luôn duy trì trữ lượng hàng hóa lớn tại kho, sẵn sàng đáp ứng nhanh chóng mọi tiến độ thi công cao điểm của nhà thầu, hỗ trợ giao hàng tận chân công trình.

Vì sao nhiều nhà thầu lựa chọn giàn giáo nêm của Giàn giáo Bảo Sơn?

8. Giải đáp các câu hỏi thường gặp về cấu tạo giàn giáo nêm

Để giúp các nhà thầu và kỹ sư có cái nhìn thực tế, chính xác nhất khi tính toán biện pháp thi công, Giàn giáo Bảo Sơn đã tổng hợp và giải đáp những câu hỏi phổ biến nhất về hệ thống này:

8.1. Giàn giáo nêm có chịu tải tốt hơn giàn giáo khung không?

Có, hệ giàn giáo nêm có khả năng chịu tải vượt trội hơn hẳn giàn giáo khung truyền thống.

Nguyên nhân là nhờ vào hệ thống chốt nêm khóa liên kết bốn chiều rất khít, giúp cố định các thanh đứng luôn vuông góc với thanh giằng. Khi chịu lực đè lớn từ sàn cốp pha, các thanh giằng ngang sẽ lập tức phân bổ đều tải trọng sang các chân giáo xung quanh và giảm chiều dài chịu uốn của cây chống đứng. Trái lại, giàn giáo khung chữ H rất dễ bị rung lắc hoặc chịu lực lệch tâm khi gặp tải trọng động lớn.

8.2. Cây chống đứng giàn giáo nêm có những kích thước nào?

Để linh hoạt biến đổi theo chiều cao của từng mặt sàn công trình, cây chống đứng tiêu chuẩn được sản xuất với 5 kích thước chiều dài phổ biến bao gồm: 1000 mm, 1500 mm, 2000 mm, 2500 mm và 3000 mm. Đầu trên của mỗi cây chống đều được thiết kế tóp ống để các nhà thầu có thể nối dài chúng lại với nhau một cách dễ dàng.

8.3. Độ dày giàn giáo nêm bao nhiêu là đạt chuẩn?

Độ dày đạt chuẩn an toàn của các bộ phận trong cấu tạo hệ giáo nêm cụ thể như sau:

• Cây chống đứng (thép phi 49): Độ dày tiêu chuẩn phải đạt từ 2 ly đến 2.5 ly để đảm bảo khả năng chống phình, chống móp khi gánh tải trọng nặng.

• Thanh giằng ngang (thép phi 42): Độ dày tiêu chuẩn dao động từ 1.8 ly đến 2 ly.

• Hệ tai nêm và chốt nêm: Phải đạt độ dày từ 4 ly đến 5 ly để khi công nhân dùng búa gõ mạnh không bị nứt gãy hay biến dạng.

8.4. Khi nào cần sử dụng chống consol?

Chống consol (chống đà biên) dạng tam giác được sử dụng khi công trình cần đổ bê tông cho các vị trí dầm biên, mép sàn ngoài rìa hoặc các khu vực ban công, console nhô ra ngoài không gian trống. Việc lắp chống consol vào thân cây chống đứng phía trong giúp nhà thầu không cần phải dựng cả một hệ giàn giáo cồng kềnh từ dưới mặt đất lên, giúp tiết kiệm rất nhiều chi phí vật tư và giải phóng không gian phía dưới.

8.5. Giàn giáo nêm phù hợp với những loại công trình nào?

Nhờ kết cấu chịu lực tối ưu, giàn giáo nêm cực kỳ phù hợp cho các công trình có diện tích sàn lớn, chịu tải trọng đổ bê tông dày như: nhà cao tầng, trung tâm thương mại, chung cư, nhà xưởng công nghiệp và các công trình cầu đường. Tuy nhiên, với xu hướng tối ưu hóa chi phí hiện nay, rất nhiều công trình nhà phố, biệt thự dân dụng cũng đã ưu tiên lựa chọn hệ giáo này để đẩy nhanh tiến độ thi công.

Hệ giàn giáo nêm chính là giải pháp cốt lõi mang lại sự vững chắc và tiến độ thần tốc cho mọi công trình hiện đại. Để đảm bảo an toàn tuyệt đối và tối ưu hóa chi phí đầu tư, việc lựa chọn một đơn vị sản xuất uy tín, chuẩn kỹ thuật là điều tối quan trọng. Hãy liên hệ ngay với Giàn giáo Bảo Sơn để trải nghiệm những dòng sản phẩm chất lượng cao, giá gốc tại xưởng và nhận giải pháp thi công tối ưu nhất cho dự án của bạn!

Hệ giàn giáo nêm chính là giải pháp cốt lõi mang lại sự vững chắc và tiến độ thần tốc cho mọi công trình hiện đại. Để đảm bảo an toàn tuyệt đối và tối ưu hóa chi phí đầu tư, việc hiểu rõ cấu tạo giàn giáo nêm và lựa chọn một đơn vị sản xuất uy tín là điều tối quan trọng. Hãy liên hệ ngay với Giàn giáo Bảo Sơn để sở hữu những sản phẩm chất lượng cao, chuẩn kỹ thuật với mức giá gốc tại xưởng tốt nhất cho dự án của bạn!
