Cách tính giàn giáo nêm chuẩn xác cho công trình: Công thức tính vật tư và ví dụ cách tính

Trong thi công xây dựng, việc lựa chọn hệ thống chống đỡ quyết định rất lớn đến sự an toàn và tiến độ của toàn bộ công trình. Trong đó, hệ giáo nêm luôn là giải pháp được ưu tiên nhờ khả năng chịu lực vượt trội và tối ưu thời gian lắp dựng. Vậy cấu tạo giàn giáo nêm tiêu chuẩn gồm những bộ phận nào để tạo nên sự vững chắc đó? Trong bài viết này, hãy cùng Giàn giáo Bảo Sơn tìm hiểu chi tiết để có câu trả lời chính xác nhất.

1. Cách tính giàn giáo nêm quan trọng như thế nào trong thi công?

Trong quy trình chuẩn bị biện pháp thi công cốp pha sàn, việc tính toán khối lượng vật tư thiết bị không đơn thuần là để lên dự toán chi phí. Đối với hệ giáo chống sàn hiện đại, cách tính giàn giáo nêm chính là yếu tố cốt lõi quyết định đến tính mạng con người và sự thành bại của toàn bộ dự án.

Đầu tiên, tính toán chuẩn xác giúp đảm bảo an toàn tuyệt đối và chống sập sàn. Bê tông tươi khi đổ xuống kèm theo hoạt tải từ búa máy, xe rùa và công nhân di chuyển tạo ra một áp lực cực kỳ lớn. Việc xác định đúng mật độ cây chống đứng sẽ giúp hệ giáo chịu lực đồng đều, loại bỏ hoàn toàn rủi ro lệch tâm gây sập cục bộ.

Bên cạnh đó, giải pháp này giúp nhà thầu tối ưu hóa chi phí đầu tư hoặc thuê thiết bị. Việc thừa vật tư gây ứ đọng vốn và tốn diện tích mặt bằng tập kết, trong khi thiếu vật tư sẽ làm gián đoạn tiến độ. Khi có sơ đồ bố trí và bảng khối lượng chi tiết cho từng bước gian, đội thợ chỉ cần thi công ráp nối theo bản vẽ, từ đó đẩy nhanh tiến độ lắp dựng và hạn chế sai sót kỹ thuật.

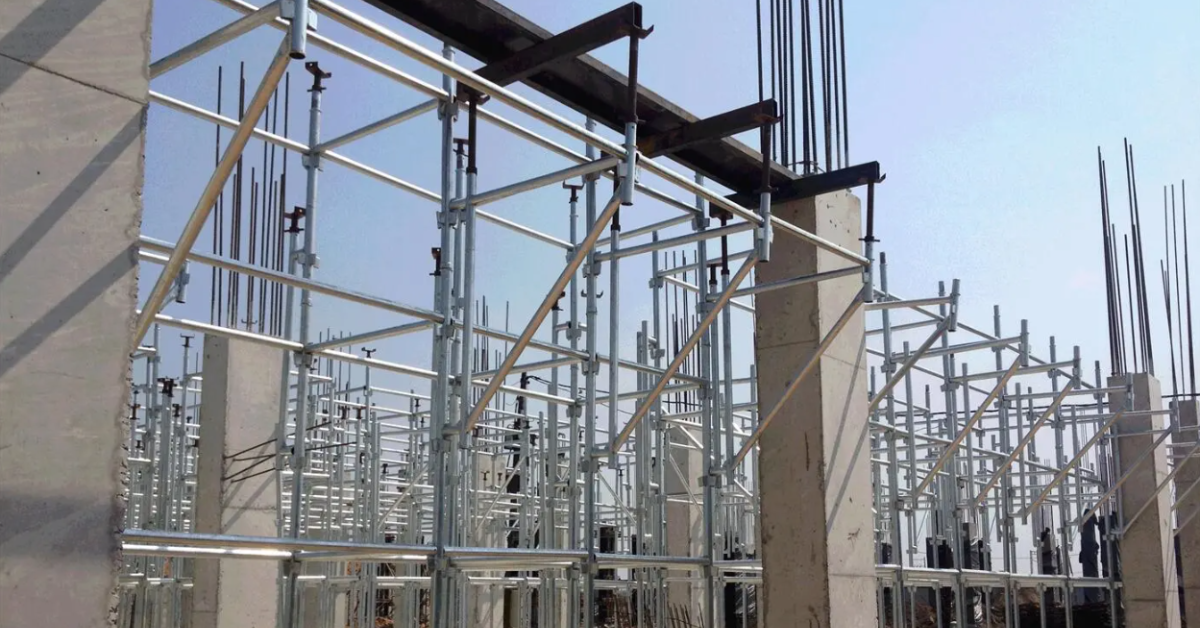

Cách tính giàn giáo nêm quan trọng như thế nào trong thi công?

2. Những thông số cần xác định trước khi tính giàn giáo nêm

Để đưa ra một phương án bố trí hệ giáo nêm chuẩn xác nhất, các kỹ sư cần phải thu thập và bóc tách dữ liệu từ bản vẽ thiết kế công trình thông qua hai nhóm thông số sau:

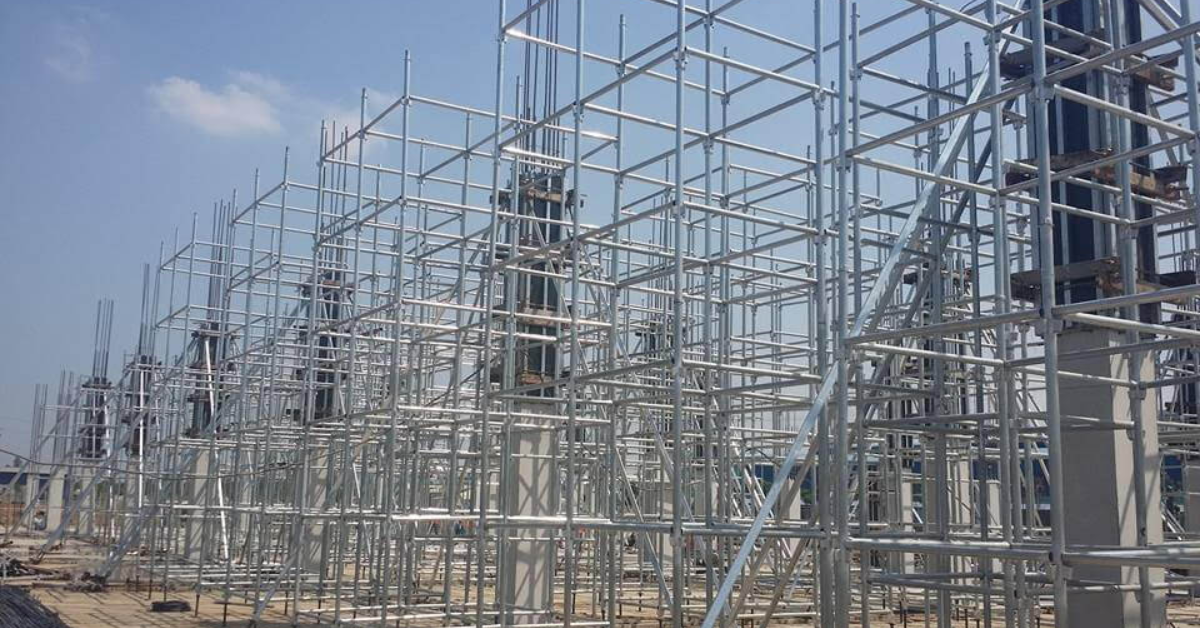

Những thông số cần xác định trước khi tính giàn giáo nêm

2.1. Diện tích và kết cấu khu vực thi công

Trước khi bắt tay vào tính toán số lượng cấu kiện, người chịu trách nhiệm kỹ thuật cần làm rõ các yếu tố về không gian và tải trọng thực tế của mặt sàn:

• Tổng diện tích sàn: Cần xác định rõ chiều dài và chiều rộng của sàn để tính toán tổng diện tích hình học, từ đó định hình chu vi và mạng lưới cột giáo chống.

• Chiều cao tầng thi công: Thông số này quyết định việc lựa chọn chiều dài cây chống đứng loại 2500 mm hay 3000 mm, đồng thời kết hợp với hành trình của kích tăng chân và kích tăng U sao cho vừa vặn với cao độ chịu lực.

• Độ dày bản sàn và hệ thống dầm: Sàn dày bao nhiêu ly sẽ tỷ lệ thuận với trọng lượng tĩnh đè xuống hệ giáo. Đồng thời, kỹ sư phải định vị chính xác hệ thống dầm chính, dầm phụ để bố trí riêng hệ thống chống đà giữa hoặc chống consol gia cường tại các vị trí xung yếu này.

2.2. Khoảng cách bố trí hệ giàn giáo nêm

Khoảng cách bố trí (hay bước gian) chính là khoảng cách giữa các cây chống đứng với nhau, được quyết định trực tiếp bởi chiều dài của thanh giằng ngang.

• Khoảng cách tiêu chuẩn (Giằng ngang 1150 mm): Đây là thông số phổ biến nhất cho các mặt sàn có độ dày từ 100 mm đến 150 mm, đảm bảo hệ thống chịu tải an toàn và kinh tế cho các công trình dân dụng.

• Khoảng cách gia cường (Giằng ngang 950 mm hoặc 550 mm): Tại các vị trí có dầm chính đi qua hoặc nơi tập kết vật liệu nặng trên sàn, khoảng cách giữa các cây chống đứng phải thu hẹp lại để tăng cường khả năng chịu tải cục bộ.

• Khoảng cách thưa (Giằng ngang 1450 mm): Phương án này thường chỉ áp dụng cho các khu vực sàn phụ, tải trọng tĩnh rất nhẹ nhằm tối ưu số lượng vật tư tối đa cho nhà thầu.

3. Cấu tạo hệ giàn giáo nêm ảnh hưởng đến việc tính toán như thế nào?

Không giống như các loại giáo khung truyền thống vốn cố định về mặt kích thước hình học, hệ giáo nêm có tính linh hoạt cực kỳ cao nhờ vào kết cấu lắp ráp định hình. Do đó, đặc điểm cấu tạo giàn giáo nêm có tác động trực tiếp và làm thay đổi hoàn toàn phương pháp tính toán khối lượng vật tư:

• Sự phụ thuộc vào chiều cao sàn: Vì cây chống đứng có nhiều quy cách như 1000 mm, 1500 mm, 2000 mm hay 3000 mm, kỹ sư phải tính toán phối hợp các cao độ này lại với nhau. Việc kết hợp này phải chừa ra một khoảng hở an toàn ở hai đầu để lắp kích chân và kích U, giúp biên độ điều chỉnh cao độ được linh hoạt nhất.

• Sự biến đổi của bước gian theo tải trọng: Số lượng tai nêm được hàn cố định trên thân cây chống đứng tạo ra các điểm nút chịu lực vững chắc. Tùy thuộc vào độ dày của sàn bê tông lớn hay nhỏ, khoảng cách lắp đặt thanh giằng ngang sẽ thay đổi. Bản sàn càng dày, dầm càng sâu thì bước gian tính toán càng phải thu hẹp, dẫn đến số lượng cấu kiện trên một mét vuông sàn tăng lên.

• Ảnh hưởng từ các điểm gia cường cục bộ: Cấu tạo của chống đà giữa và chống consol cho phép hệ giáo chịu tải độc lập tại các vùng biên hoặc đáy dầm. Khi tính toán, kỹ sư bắt buộc phải bóc tách riêng các khu vực có dầm chính để cộng thêm số lượng các cây chống dầm chuyên dụng này, tránh việc tính vo theo diện tích sàn dẫn đến thiếu hụt vật tư cục bộ.

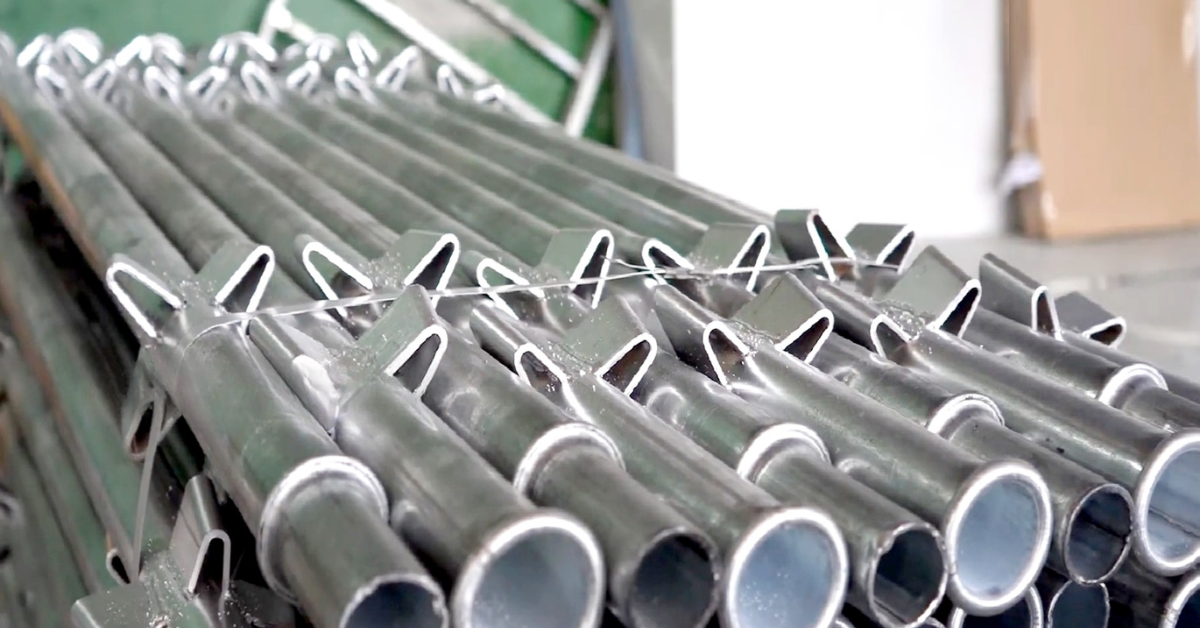

Cấu tạo hệ giàn giáo nêm ảnh hưởng đến việc tính toán như thế nào?

4. Bảng công thức tính số lượng cây chống đứng giàn giáo nêm

Để xác định chính xác số lượng cây chống đứng cần thiết, kỹ sư bóc tách khối lượng dựa trên nguyên lý chia lưới tọa độ cho mặt sàn theo bảng hướng dẫn chi tiết dưới đây:

5. Bảng công thức tính số lượng thanh giằng ngang và giằng chéo

Thanh giằng ngang và giằng chéo đóng vai trò liên kết phẳng, khóa chặt toàn bộ hệ thống chống sàn chống lại lực đẩy xô ngang khi đổ bê tông:

6. Cách tính kích chân và kích U cho hệ giàn giáo nêm

Kích tăng chân (kích bằng) và kích tăng chữ U (kích đầu) là hai phụ kiện không thể tách rời của hệ giàn giáo nêm, đóng vai trò định vị cao độ chính xác cho cốp pha sàn. Việc tính toán số lượng cho hai loại cấu kiện này vô cùng đơn giản dựa trên số lượng trục chịu lực đứng:

• Nguyên tắc tính toán số lượng: Số lượng kích tăng chân và số lượng kích tăng chữ U luôn luôn tỷ lệ thuận với số lượng cây chống đứng. Cứ một vị trí cây chống đứng đặt trên mặt sàn sẽ cần chính xác một kích tăng chân đặt ở phía dưới để bám nền và một kích tăng U đặt ở phía trên để đỡ hệ xà gồ. Do đó, Số lượng kích chân = Số lượng kích U = Tổng số lượng cây chống đứng.

• Cách tính chiều cao hành trình an toàn: Chiều dài phổ biến của kích tăng hiện nay là 500 mm. Tuy nhiên, để đảm bảo khả năng chịu lực tối ưu và chống biến dạng phần ren, các kỹ sư quy định hành trình tăng giảm an toàn chỉ nằm trong khoảng từ 300 mm đến 350 mm. Chiều dài ngậm sâu của thân kích vào trong lòng ống thép phi 49 của cây chống đứng tối thiểu phải đạt từ 150 mm đến 200 mm.

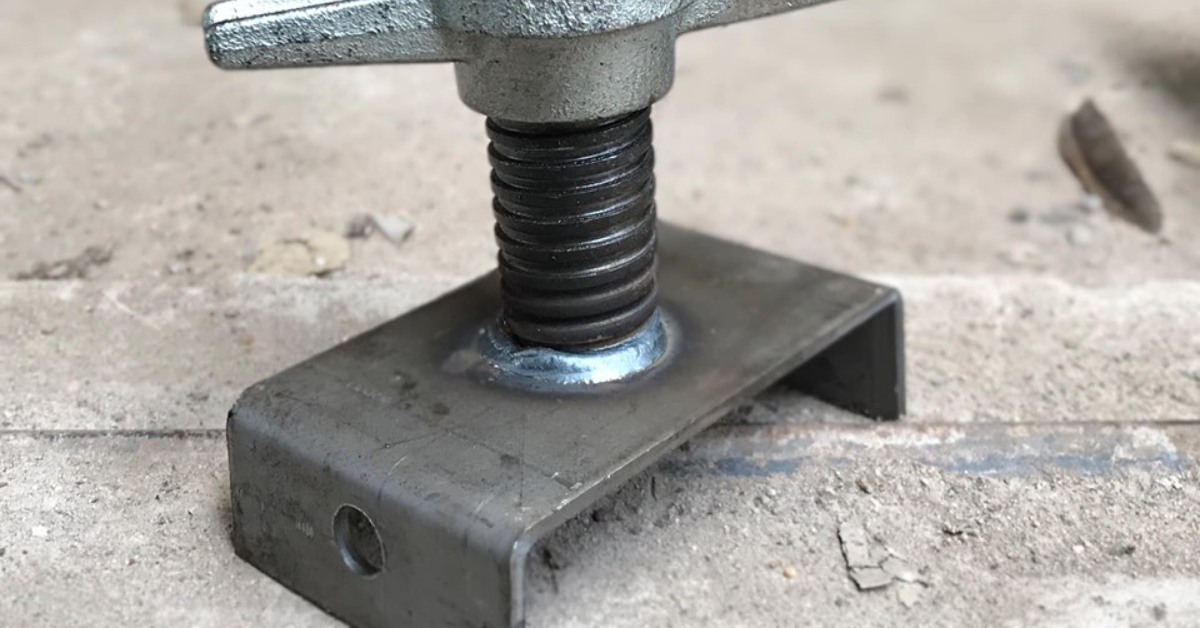

Cách tính kích chân và kích U cho hệ giàn giáo nêm

7. Ví dụ cách tính giàn giáo nêm cho công trình thực tế

Để giúp các nhà thầu hình dung rõ ràng hơn về cách tính giàn giáo nêm, dưới đây là hai bài toán bóc tách khối lượng vật tư cho hai dạng mặt bằng công trình phổ biến nhất hiện nay:

7.1. Ví dụ tính giàn giáo nêm cho sàn bê tông diện tích 100 mét vuông

Giả định mặt bằng: Khu vực sàn nhà phố có chiều dài 20 mét, chiều rộng 5 mét, chiều cao từ sàn dưới đến đáy cốp pha sàn trên là 3.6 mét. Nhà thầu lựa chọn giải pháp bước gian tiêu chuẩn sử dụng thanh giằng ngang dài 1150 mm cho cả hai phương dọc và ngang. Với chiều cao 3.6 mét, kỹ sư lựa chọn phương án đi hai tầng giằng theo chiều cao.

Áp dụng quy trình chia lưới tọa độ, khối lượng vật tư được bóc tách chi tiết như sau:

7.2. Ví dụ tính giàn giáo nêm cho công trình nhà xưởng

Giả định mặt bằng: Khu vực sàn văn phòng hoặc sàn lửng trong nhà xưởng rộng lớn với chiều dài 50 mét, chiều rộng 30 mét. Do đặc thù sàn nhà xưởng thường chịu tải trọng máy móc nặng, độ dày bê tông lớn, kỹ sư quyết định thu hẹp bước gian chịu lực bằng cách sử dụng thanh giằng dọc loại 1150 mm và thanh giằng ngang gia cường loại 950 mm. Chiều cao sàn xưởng đạt 4 mét, bố trí ba tầng giằng để khóa cứng hệ khung.

Khối lượng cấu kiện giáo nêm cần cung ứng cho mặt sàn nhà xưởng này bao gồm:

8. Vì sao nhiều nhà thầu lựa chọn giàn giáo nêm của Giàn giáo Bảo Sơn?

Giữa hàng loạt thương hiệu thiết bị xây dựng trên thị trường, Giàn giáo Bảo Sơn tự hào là đối tác chiến lược được các kỹ sư và đơn vị thầu ưu tiên lựa chọn nhờ vào ba cam kết giá trị cốt lõi:

• Chất lượng phôi thép và mối hàn đạt chuẩn: Toàn bộ hệ thống cây chống, thanh giằng của Bảo Sơn đều sử dụng phôi thép chính phẩm có độ dày đồng đều, được gia công bằng công nghệ hàn MIG chuyên dụng giúp các mối nối tai nêm luôn chắc chắn, chịu được áp lực gõ búa liên tục tại công trường.

• Giá gốc tại xưởng tối ưu chi phí: Nhờ quy trình sản xuất đồng bộ trên dây chuyền tự động và phân phối trực tiếp không qua trung gian, chúng tôi mang đến cho nhà thầu mức giá cạnh tranh nhất, giúp giảm tối đa chi phí đầu tư ban đầu.

• Hỗ trợ kỹ thuật bóc tách khối lượng: Không chỉ cung cấp thiết bị, đội ngũ kỹ sư của Giàn giáo Bảo Sơn luôn sẵn sàng đồng hành hỗ trợ nhà thầu lên phương án bố trí, tính toán bước gian và tối ưu cấu kiện chuẩn xác theo từng bản vẽ kết cấu mặt sàn.

Vì sao nhiều nhà thầu lựa chọn giàn giáo nêm của Giàn giáo Bảo Sơn?

9. Câu hỏi thường gặp về cách tính giàn giáo nêm

Để giúp các đơn vị thi công chủ động hơn khi lập dự toán vật tư, dưới đây là phần giải đáp chi tiết cho những thắc mắc phổ biến nhất về phương pháp tính toán hệ giáo chống sàn này:

9.1. Một mét vuông sàn cần bao nhiêu cây chống giàn giáo nêm?

Trong thực tế thi công với bước gian tiêu chuẩn sử dụng thanh giằng ngang 1150 mm, định mức trung bình cho một mét vuông sàn sẽ dao động từ 0.8 cây đến 1.2 cây chống đứng. Tuy nhiên, con số này chỉ mang tính chất tham khảo để tính vo khối lượng nhanh. Số lượng thực tế luôn phụ thuộc vào hình dáng hình học của mặt sàn (sàn vuông vắn hay có nhiều góc xéo) và độ dày của bản sàn bê tông cần chống đỡ.

9.2. Có thể áp dụng cùng một công thức cho mọi công trình không?

Không, một công thức chia lưới lý thuyết không thể áp dụng rập khuôn cho mọi công trình.

Mỗi dự án đều có những đặc thù riêng về kiến trúc và tải trọng. Ví dụ, công trình nhà phố có sàn mỏng sẽ có mật độ bố trí cây chống thưa hơn rất nhiều so với sàn hầm chung cư hay sàn lửng nhà xưởng vốn phải chịu tải tĩnh từ các dầm chính rất sâu và hoạt tải từ máy móc hạng nặng. Do đó, công thức cốt lõi cần được linh hoạt thay đổi khoảng cách bước gian theo tải trọng thực tế.

9.3. Khoảng cách chống đứng bao nhiêu là phù hợp?

Khoảng cách giữa các cây chống đứng (quy định bởi chiều dài thanh giằng) phổ biến và an toàn nhất hiện nay là 1150 mm. Đối với các vị trí chịu lực cục bộ lớn như đáy dầm chính hoặc khu vực đổ bê tông rất dày, khoảng cách này bắt buộc phải thu hẹp xuống còn 950 mm hoặc 550 mm để gia cường độ cứng cáp cho hệ khung.

9.4. Nên thuê hay mua giàn giáo nêm khi thi công dài hạn?

Đối với các nhà thầu có định hướng thi công dài hạn, sở hữu chuỗi dự án gối đầu liên tục, việc mua mới giàn giáo nêm là giải pháp tối ưu nhất. Hệ giáo nêm có tuổi thọ cao, ít bị móp méo hao hụt nên khả năng khấu hao rất tốt qua nhiều công trình. Việc mua đứt giúp nhà thầu chủ động hoàn toàn về vật tư, không bị áp lực về chi phí phát sinh khi dự án kéo dài tiến độ ngoài ý muốn.

9.5. Khi nào cần tư vấn tính toán từ đơn vị cung cấp?

Nhà thầu nên liên hệ tư vấn ngay từ giai đoạn chuẩn bị đấu thầu hoặc trước khi ký hợp đồng cung ứng thiết bị. Đặc biệt đối với các mặt sàn có kết cấu phức tạp, chiều cao tầng vượt khổ trên 4 mét hoặc sàn có hệ dầm giật cấp chéo nhau, việc kết hợp với bộ phận kỹ thuật của đơn vị sản xuất như Giàn giáo Bảo Sơn sẽ giúp bạn có một bảng bóc tách khối lượng chuẩn ly, an toàn tuyệt đối và tiết kiệm ngân sách nhất.

Việc nắm vững cách tính giàn giáo nêm chính là chìa khóa giúp các nhà thầu tối ưu hóa chi phí vật tư, đẩy nhanh tiến độ lắp dựng và đảm bảo an toàn tuyệt đối cho mọi bề mặt sàn bê tông. Một phương án bố trí chuẩn xác, khoa học luôn đòi hỏi sự kết hợp giữa công thức lý thuyết và kinh nghiệm thực tế tại công trường. Hãy liên hệ ngay với Giàn giáo Bảo Sơn để nhận bảng bóc tách khối lượng chi tiết và sở hữu hệ thống giàn giáo chất lượng cao với mức giá gốc tại xưởng tốt nhất cho dự án của bạn!
