Cách lắp đặt giàn giáo nêm đúng kỹ thuật, an toàn khi chống sàn

Cách lắp đặt giàn giáo nêm thực chất là quy trình liên kết các cấu kiện cây chống, thanh giằng và kích tăng theo một trình tự kỹ thuật nghiêm ngặt nhằm tạo nên hệ khung chịu lực vững chắc cho sàn bê tông. Việc thực hiện đúng biện pháp này quyết định trực tiếp đến tính mạng con người và sự an toàn của toàn bộ công trình. Hãy cùng giàn giáo Bảo Sơn khám phá hướng dẫn chi tiết từng bước lắp dựng và các lưu ý nghiệm thu quan trọng ngay sau đây.

1. Tổng quan về giàn giáo nêm trước khi lắp đặt

Việc hiểu rõ tường tận các đặc tính cơ học và mục đích sử dụng của giàn giáo nêm là nền tảng cốt lõi giúp các kỹ sư tối ưu hóa biện pháp thi công. Dưới đây là những phân tích sâu sắc từ góc nhìn chuyên gia giúp bạn nắm trọn lý thuyết trước khi vận hành.

Tổng quan về giàn giáo nêm trước khi lắp đặt

1.1. Giàn giáo nêm là gì?

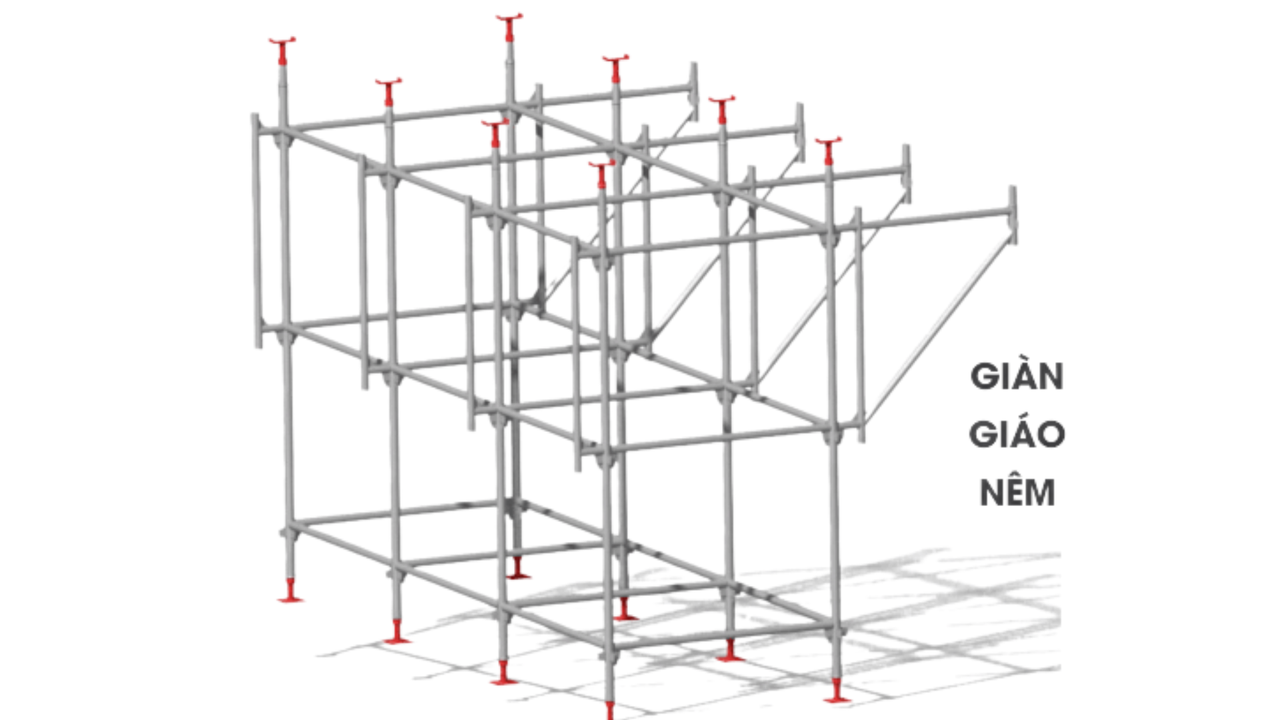

Giàn giáo nêm là hệ thống giàn giáo kết cấu thép thông minh được tổ hợp từ các bộ phận độc lập bao gồm cây chống chịu lực đứng, thanh giằng liên kết ngang, kích tăng và các thanh chống phụ trợ. Điểm tạo nên sự khác biệt cơ bản của hệ thống này nằm ở cơ chế khóa nêm dẹt kết hợp tai nêm đúc được hàn trực tiếp dọc thân ống. Khi lắp ráp, các chốt nêm bám chặt vào tai khóa tạo nên một liên kết cứng vững, triệt tiêu độ rơ lắc hình học.

1.2. Giàn giáo nêm được dùng để làm gì trong thi công xây dựng?

Trong các công trình xây dựng hiện đại, hệ thống này đóng vai trò là giải pháp chịu lực cốt lõi phục vụ công tác chống đỡ cốp pha sàn, cốp pha dầm và đà kiềng khi đổ bê tông tươi khối lượng lớn. Bên cạnh chức năng đỡ sàn, kết cấu này còn linh hoạt biến đổi thành hệ giáo bao che chịu tải cao ngoài biên công trình. Nhờ đó, công nhân có thể đứng thao tác tô trát tường, hoàn thiện mặt dựng hoặc lắp đặt các hệ vách kính tấm lớn một cách an toàn.

1.3. Vì sao cần lắp đặt giàn giáo nêm đúng kỹ thuật?

Tải trọng của khối bê tông tươi phối hợp cùng áp lực động từ máy bơm vòi rồng tạo ra một ứng suất cực lớn lên toàn bộ hệ khung chống. Nếu không áp dụng đúng cách lắp đặt giàn giáo nêm tiêu chuẩn, hệ thống rất dễ xảy ra hiện tượng lệch tâm trục, dẫn đến lún sụt chân kích hoặc sập cục bộ. Việc thi công chuẩn kỹ thuật giúp các điểm nút liên kết hấp thụ và phân bổ lực đồng đều, bảo vệ an toàn tính mạng người lao động và giữ phôi thép không bị biến dạng.

2. Cấu tạo cơ bản của hệ giàn giáo nêm

Một hệ khung không gian vững chãi chỉ có thể được tạo nên khi từng chi tiết cấu kiện nhỏ nhất đạt độ hoàn thiện cơ khí tối đa. Hãy cùng bóc tách sâu vào từng bộ phận cốt lõi của kết cấu này để hiểu rõ nguyên lý chịu tải.

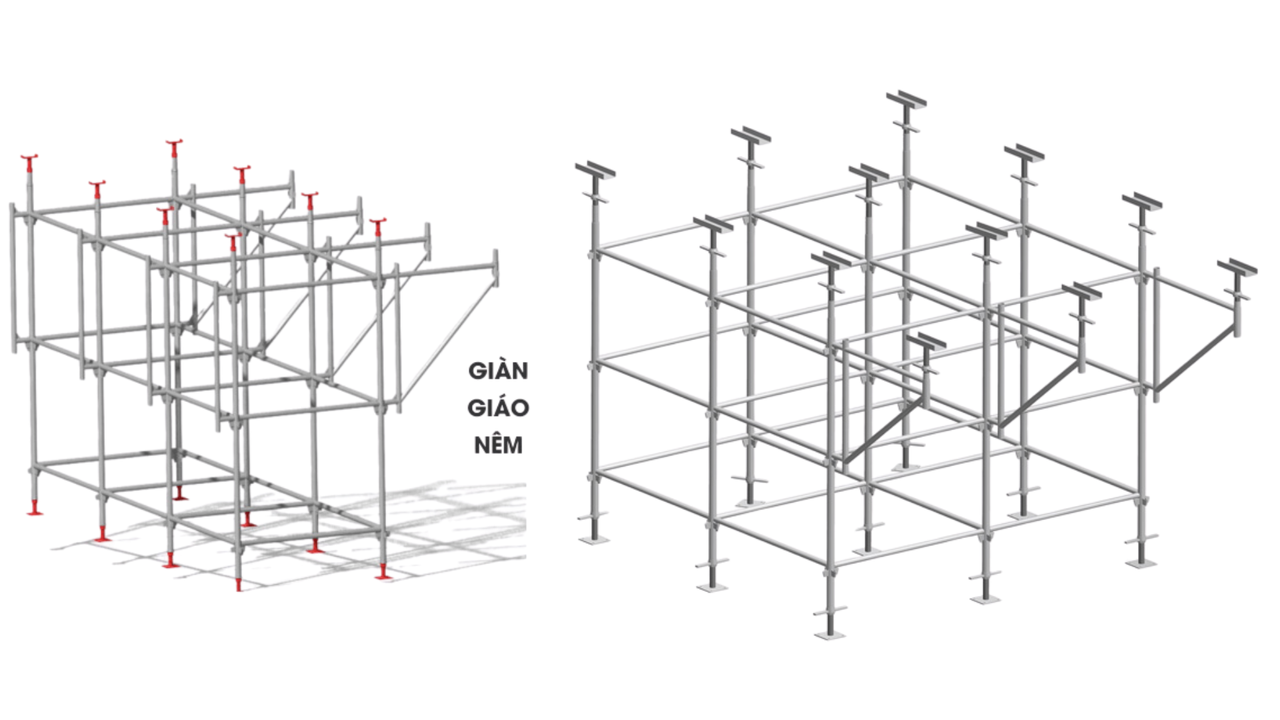

Cấu tạo cơ bản của hệ giàn giáo nêm

2.1. Cây chống đứng giàn giáo nêm

Cây chống đứng là trục chịu tải trọng nén chính theo phương thẳng đứng của công trình, được gia công nghiêm ngặt từ ống thép phi 49 với các độ dày barem tiêu chuẩn như 1.8ly hoặc 2.0ly. Trên thân ống đứng, các cụm tai nêm đúc bằng thép pha carbon cao được hàn tự động bằng công nghệ khí CO2 giúp đảm bảo độ chịu lực cắt tối đa. Khoảng cách giữa các cụm tai nêm được tính toán định hình theo các modul 0.5m hoặc 1.0m nhằm đa dạng hóa điểm giằng chịu lực.

2.2. Thanh giằng ngang và vai trò liên kết hệ giáo

Thanh giằng ngang sử dụng phôi ống thép phi 42, với hai đầu được ép dẹt và hàn tích hợp chốt nêm vát góc chuẩn xác để cài vào tai đúc ống đứng. Nhiệm vụ tối cao của thanh giằng là khống chế hệ số mảnh của cây chống đứng, ngăn chặn hiện tượng uốn cong thân giáo khi chịu nén đỉnh dọc trục. Sự kết nối khít khao của hệ giằng giúp phân chia đều tải trọng cục bộ ra các khu vực xung quanh, giữ vững hình học hộp khung.

2.3. Kích chân, kích U và các phụ kiện điều chỉnh cao độ

Kích chân được đặt tại vị trí đáy cột giáo, có tác dụng chuyển tiếp toàn bộ tải trọng từ ống đứng xuống bề mặt nền móng lót ván. Kích U được luồn vào đỉnh ống giáo đứng, là bệ đỡ vững chắc ôm lấy hệ xà gồ thép hộp nâng cốp pha sàn. Cả hai dòng phụ kiện này giúp bổ trợ hiệu quả cho cách lắp đặt giàn giáo nêm đạt độ chuẩn xác cơ khí cao nhờ hệ ren vuông cán nóng sâu, không lo tuột ren khi chịu tải.

2.4. Chống đà, chống consol và phụ kiện đi kèm nếu có

Chống đà giữa là cấu kiện chuyên dụng đặt xen kẽ dưới đáy các hệ dầm chính, dầm phụ nhằm rút ngắn nhịp võng của cốp pha đà biên, hạn chế hiện tượng nứt nẻ bê tông. Chống consol với biên dạng kiềng tam giác chịu lực vách đặc biệt, cho phép mở rộng mặt phẳng thao tác biên sàn vượt ra ngoài không trung mà không cần cắm giáo từ mặt đất. Mối nối của hệ phụ kiện này đòi hỏi kỹ thuật hàn ngấu sâu tuyệt đối để chịu được ứng suất uốn cực hạn.

3. Chuẩn bị trước khi lắp đặt giàn giáo nêm

Giai đoạn chuẩn bị đóng vai trò nền móng quyết định phần lớn hiệu suất và độ an toàn của toàn bộ quy trình lắp dựng trên công trường. Việc triển khai sơ sài ở bước này rất dễ dẫn đến những phát sinh kỹ thuật nghiêm trọng về sau.

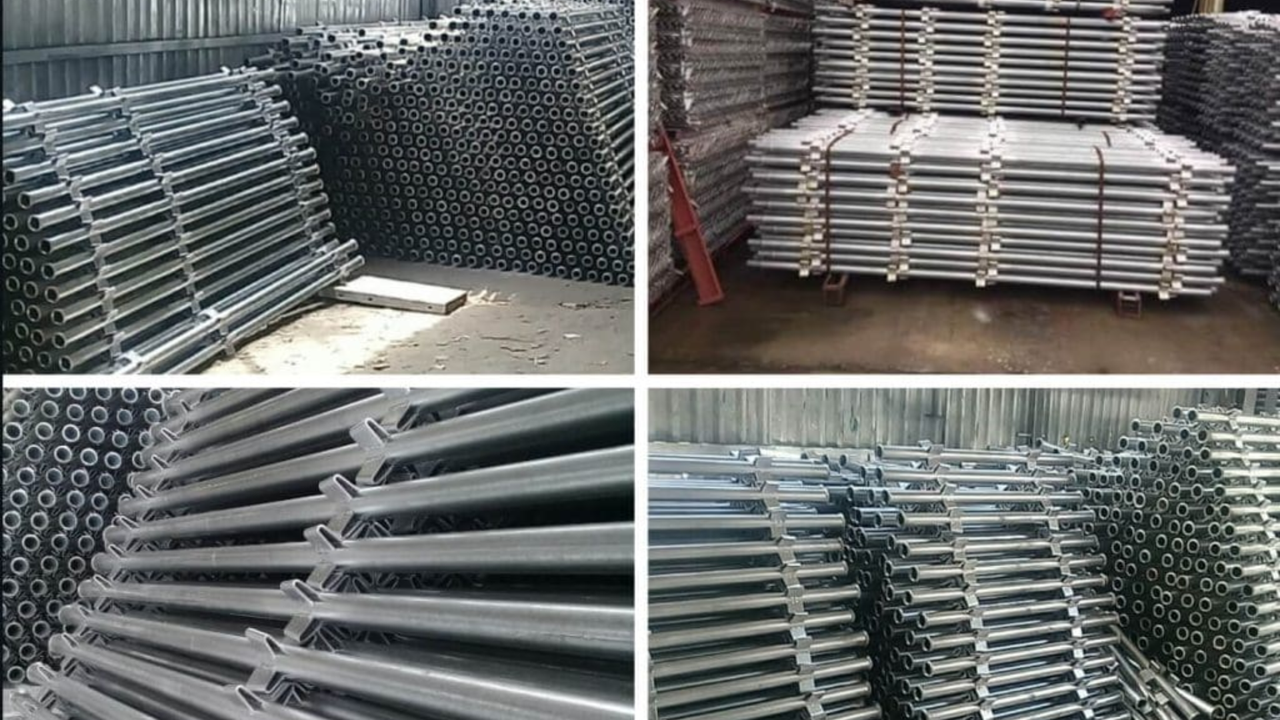

Chuẩn bị trước khi lắp đặt giàn giáo nêm

3.1. Kiểm tra bản vẽ, mặt bằng và vị trí lắp dựng

Kỹ sư hiện trường cần đối chiếu kỹ lưỡng mặt bằng định vị hệ giáo với bản vẽ biện pháp thi công đã được phê duyệt để xác định bước lưới cột. Mặt nền đất thi công phải được đầm nén thật chặt, không được có nước đọng đầm lầy và phải được lót ván cốp pha dày để tăng diện tích truyền tải. Các vị trí tim trục phải được bật mực rõ ràng để công nhân dễ bám sát.

3.2. Kiểm tra số lượng, quy cách và chất lượng cấu kiện

Vật tư trước khi đưa vào khu vực lắp ráp phải được kiểm đếm số lượng chính xác dựa trên bảng dự toán kết cấu. Từng cây chống đứng, thanh giằng ngang phải được kiểm tra xác suất bằng mắt thường để đảm bảo không bị cong vẹo, nứt nẻ mối hàn hoặc rỉ sét sâu trong lõi thép ống. Việc chọn lọc vật tư đạt chuẩn barem giúp cách lắp đặt giàn giáo nêm diễn ra trơn tru, không bị kẹt chốt.

3.3. Chuẩn bị nhân công, dụng cụ và thiết bị bảo hộ

Đội ngũ nhân công lắp dựng bắt buộc phải được đào tạo chuyên môn về an toàn lao động trên cao và có sức khỏe tốt. Các dụng cụ thi công cơ bản bao gồm búa đóng nêm chuyên dụng, thước dây m, quả dọi và máy cân bằng laser phải được trang bị đầy đủ. Công nhân bắt buộc phải mặc đầy đủ quần áo bảo hộ, đi giày chống đinh, đội mũ cứng và thắt dây an toàn.

3.4. Các yêu cầu an toàn cần đảm bảo trước khi thi công

Khu vực thi công lắp dựng phải được giăng dây cảnh báo nguy hiểm và bố trí biển báo cấm những người không có phận sự đi vào. Các hệ thống lưới an toàn chống rơi phải được căng sẵn ở mặt ngoài biên của tầng sàn chuẩn bị lắp giáo. Trường hợp thi công vào ban đêm hoặc trong điều kiện thiếu sáng, tổng thầu phải bố trí hệ thống đèn chiếu sáng công suất lớn bao phủ toàn diện mặt bằng.

4. Cách lắp đặt giàn giáo nêm đúng kỹ thuật

Việc tuân thủ trình tự lắp dựng theo đúng chu trình cơ học giúp hệ thống giàn giáo đạt được độ ổn định tối đa ngay từ modul đầu tiên. Dưới đây là quy trình 6 bước chuẩn hóa theo quy định hiện hành của ngành xây dựng.

4.1. Bước 1: Định vị và lắp đặt kích chân

Dựa trên các đường mực tim trục đã được định vị sẵn trên mặt nền, công nhân tiến hành đặt các tấm ván lót chịu lực bằng gỗ dày tối thiểu 5cm. Tiếp theo, đặt các chiếc kích chân vào đúng vị trí giao cắt của lưới cột giàn giáo. Việc xác định cao độ ban đầu này vô cùng thiết yếu cho quy trình thực hiện cách lắp đặt giàn giáo nêm an toàn sau này.

4.2. Bước 2: Lắp cây chống đứng theo vị trí thiết kế

Luồn phần ống rỗng dưới đáy cây chống đứng D49 vào thân của kích chân đã được định vị từ bước trước. Ở bước này, cần có tối thiểu hai công nhân phối hợp nhịp nhàng, một người giữ cố định ống đứng theo phương thẳng đứng và một người chuẩn bị các thanh giằng ngang để liên kết ngay lập tức, tránh để cây chống đứng bị đổ ngã tự do.

4.3. Bước 3: Lắp thanh giằng ngang và khóa chốt nêm

Tiến hành đưa các đầu chốt nêm dẹt của thanh giằng ngang vào cụm tai nêm đúc trên thân cây chống đứng. Sử dụng búa cơ khí gõ một lực vừa đủ theo hướng từ trên xuống để chốt nêm lọt khít và bám chặt vào tai khóa. Quy trình này tạo nên một ô modul giàn giáo độc lập vững chắc, làm bệ đỡ vững vàng để tiếp tục mở rộng hệ thống ra xung quanh.

4.4. Bước 4: Lắp hệ chống đà, chống consol nếu cần

Tại những vị trí có kết cấu dầm chính, dầm phụ đi qua, công nhân tiến hành lắp các cây chống đà giữa vào hệ khung đứng. Đối với khu vực biên sàn nhô ra ngoài không trung, hệ chống consol hình tam giác sẽ được cài vào tai nêm của hàng giáo đứng ngoài cùng. Đảm bảo tất cả các điểm liên kết phụ trợ này đều được đóng chốt nêm chặt chẽ, không có độ rơ.

4.5. Bước 5: Lắp kích U và điều chỉnh cao độ chống sàn

Sau khi hệ khung không gian đã được định hình cơ bản, tiến hành luồn các chiếc kích tăng U vào đầu trên của các cây chống đứng. Kỹ sư sẽ sử dụng máy cân mực laser để đo đạc và điều khiển công nhân vặn đai ốc kích U nâng hoặc hạ hệ xà gồ thép hộp đỡ cốp pha. Lưu ý chiều dài phần ren lộ ra ngoài của kích U tuyệt đối không được vượt quá ngưỡng 20cm.

4.6. Bước 6: Kiểm tra độ thẳng đứng, liên kết và độ ổn định của hệ giáo

Đây là bước chốt chặn hoàn thiện áp dụng đúng phương pháp trong cách lắp đặt giàn giáo nêm tiêu chuẩn cao. Người thợ dùng quả dọi kiểm tra độ sai lệch phương đứng của toàn bộ cột giáo đứng, đảm bảo sai số nằm trong mức cho phép. Tiến hành rà soát lại toàn bộ hệ thống chốt nêm một lần cuối, gõ gia cường những vị trí còn lỏng lẻo trước khi nghiệm thu cốp pha.

5. Quy cách lắp đặt giàn giáo nêm cần lưu ý

Việc bố trí quy cách khoảng cách giữa các cấu kiện chịu ảnh hưởng trực tiếp bởi độ dày sàn và tải trọng tĩnh của bê tông. Hãy tuân thủ các nguyên tắc phân bổ hình học dưới đây để hệ giáo phát huy tối đa công năng.

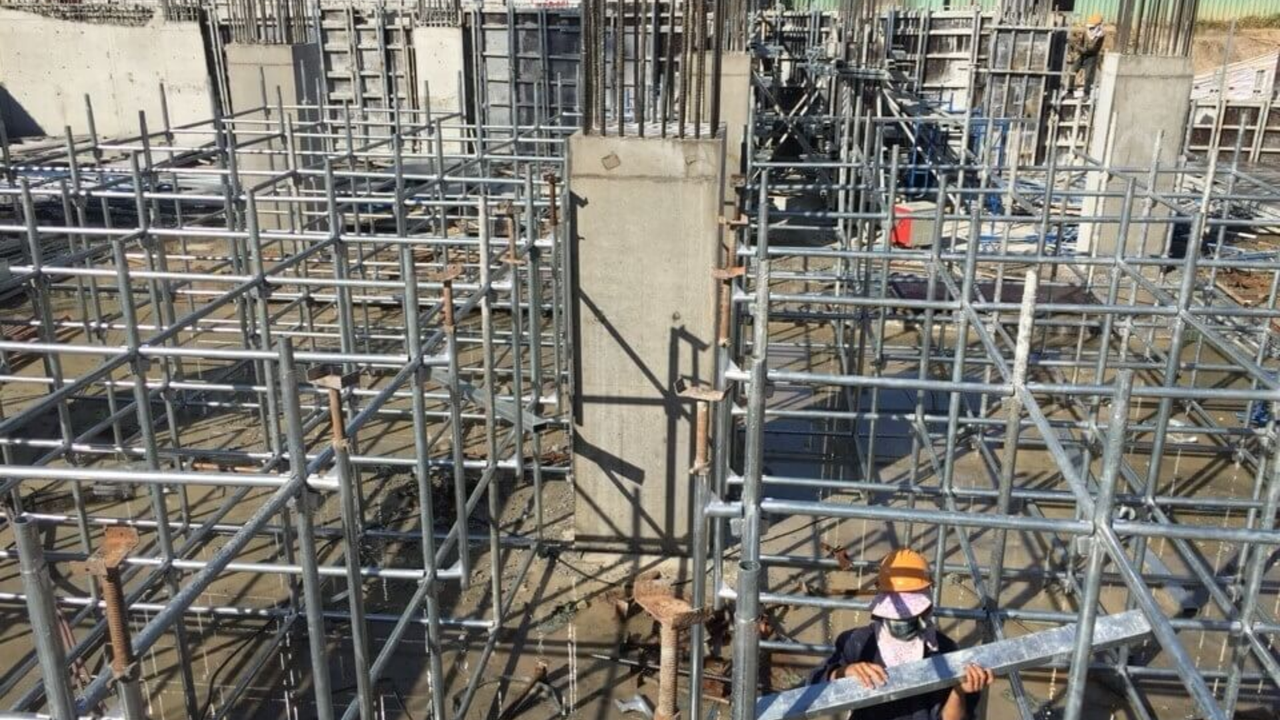

Quy cách lắp đặt giàn giáo nêm cần lưu ý

5.1. Khoảng cách bố trí cây chống đứng và thanh giằng ngang

Khoảng cách giữa các cây chống đứng thường dao động từ 0.9m đến 1.45m tùy theo độ dày của bản sàn bê tông tươi cần đổ. Các tầng giằng ngang theo phương đứng thường được bố trí cách nhau khoảng 1.0m đến 1.5m để đảm bảo độ mảnh của cây chống đứng nằm trong giới hạn an toàn. Bạn có thể tham khảo bảng quy cách phân bổ bước giáo tiêu chuẩn sau:

5.2. Nguyên tắc lắp theo phương ngang, phương dọc và theo module

Hệ giáo nêm phải được lắp dựng đồng bộ theo dạng cuốn chiếu từng ô modul không gian hoàn chỉnh chứ không dựng riêng lẻ từng hàng cột. Nguyên tắc cốt lõi là phải liên kết các thanh giằng ngang theo cả hai phương dọc và ngang vuông góc tuyệt đối với nhau. Việc lắp dựng theo khối hộp module giúp các cấu kiện tự nâng đỡ và khóa chặt nhau, tạo ra độ ổn định tổng thể rất cao.

5.3. Yêu cầu về độ cân bằng, độ chắc chắn và khả năng chịu tải

Mỗi điểm tiếp giáp giữa chân giáo và mặt nền phải đạt độ cân bằng tuyệt đối, không được xuất hiện tình trạng chân giáo bị treo hẫng vô góc. Độ chắc chắn của hệ khung được đo bằng độ khít của các chốt nêm khóa sau khi được gõ búa gia tải. Toàn bộ hệ giáo sau khi khóa phải tạo thành một khối liên kết cứng, không bị rung lắc hay biến dạng khi có lực tác động ngang.

5.4. Khi nào cần bản vẽ hoặc biện pháp thi công riêng?

Đối với các công trình có cao độ sàn vượt quá 5m hoặc độ dày bản sàn bê tông lớn trên 300mm như hệ sàn dầm chuyển, nhà thầu bắt buộc phải lập bản vẽ biện pháp thi công riêng. Bản vẽ này phải đi kèm các thuyết minh tính toán kiểm tra sức bền phôi thép, mô phỏng tải trọng động khi bơm bê tông. Việc này giúp xác định chính xác mật độ cây chống cần tăng cường nhằm ngăn ngừa rủi ro mất an toàn.

6. Những lỗi thường gặp khi lắp dựng giàn giáo nêm

Trong thực tế thi công tại hiện trường, những sai sót chủ quan của đội ngũ nhân công rất dễ dẫn đến các sự cố kết cấu nghiêm trọng. Việc nhận diện sớm các lỗi phổ biến dưới đây sẽ giúp kỹ sư có biện pháp phòng ngừa kịp thời.

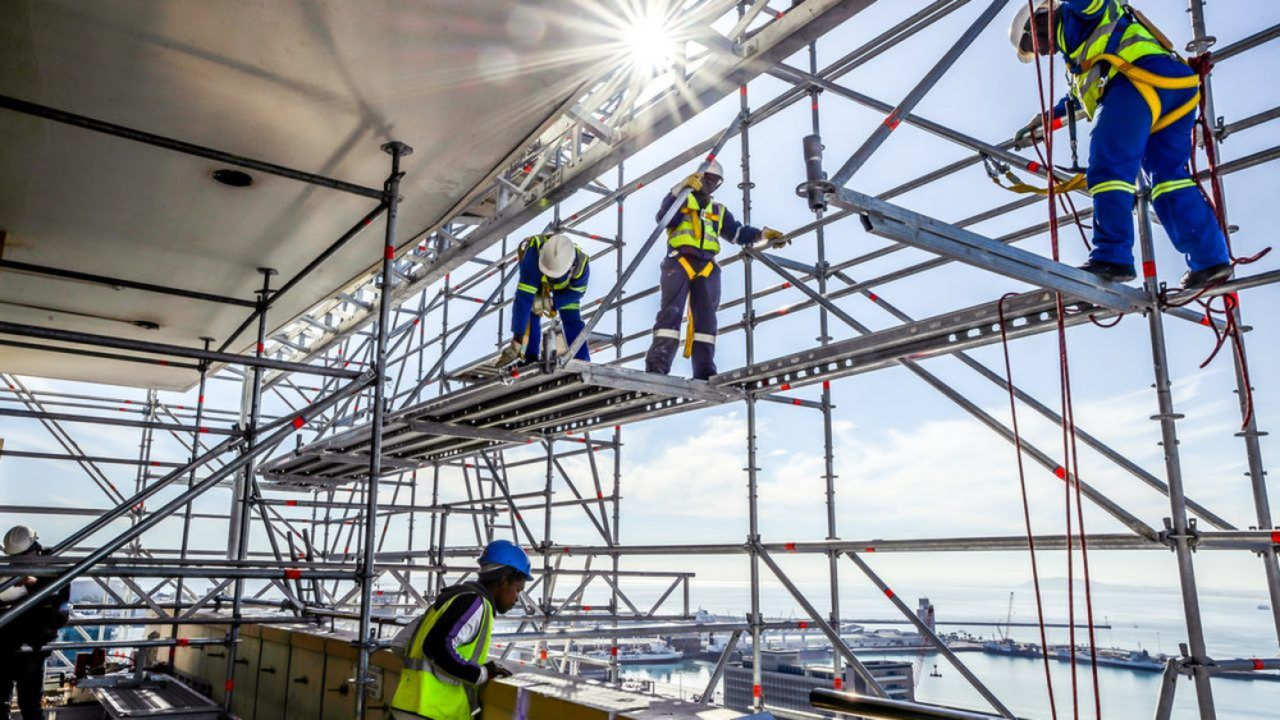

Những lỗi thường gặp khi lắp dựng giàn giáo nêm

6.1. Lắp sai khoảng cách hoặc sai vị trí theo bản vẽ

Việc công nhân tự ý nới rộng khoảng cách giữa các cây chống đứng để tiết kiệm vật tư là lỗi cực kỳ nguy hiểm thường thấy. Khi khoảng cách bị sai lệch so với tính toán của bản vẽ kỹ thuật, vùng sàn tại vị trí đó sẽ bị quá tải nén, dẫn đến hiện tượng võng cục bộ hoặc gãy gập thân ống. Sai lệch vị trí còn làm cho hệ xà gồ phía trên bị đặt lệch tâm chịu lực.

6.2. Không khóa chặt chốt nêm tại các vị trí liên kết

Nhiều thợ cốp pha chỉ gá tạm đầu thanh giằng vào tai đúc của cây chống đứng mà quên không dùng búa gõ khóa chặt chốt nêm dẹt. Lỗi sơ suất này khiến hệ giàn giáo bị mất đi năng lực liên kết cứng đa hướng tại các nút giao cắt. Dưới tác động rung lắc mạnh của máy đầm dùi khi đổ bê tông, các chốt gá tạm này rất dễ bị tuột ra, gây sập đổ dây chuyền.

6.3. Đặt kích chân trên nền yếu, không bằng phẳng

Đặt kích chân trực tiếp lên mặt đất nền đất mượn chưa được đầm kỹ hoặc nền dốc lồi lõm là nguyên nhân trực tiếp gây lún sụt hệ giáo. Sức nặng của khối bê tông tươi truyền xuống sẽ khiến các chân giáo tại vùng đất yếu bị lún sâu xuống, làm mất thăng bằng toàn bộ hệ thống chịu lực phía trên. Do đó, việc bỏ qua các tấm ván lót chịu lực là một sai lầm kỹ thuật nghiêm trọng.

6.4. Không kiểm tra hệ giáo trước khi đặt cốp pha hoặc đổ bê tông

Bỏ qua bước nghiệm thu kỹ thuật hệ khung giáo đứng trước khi tiến hành rải ván khuôn và đan sắt sàn là một thói quen xấu của nhiều tổ đội. Khi đã phủ kín ván cốp pha và đan dày đặc các lớp thép sàn, việc phát hiện và sửa chữa các cây chống đứng bị lệch tâm hay thiếu giằng ngang trở nên cực kỳ khó khăn. Lỗi này trực tiếp đẩy công trình vào tình trạng rủi ro kết cấu rất lớn.

7. Lưu ý an toàn khi thi công và nghiệm thu giàn giáo nêm

Công tác kiểm tra an toàn và nghiệm thu kỹ thuật nghiêm ngặt là chốt chặn cuối cùng bảo vệ tính mạng con người và chất lượng công trình. Dưới đây là những nguyên tắc vàng mà ban chỉ huy công trường không được phép bỏ qua.

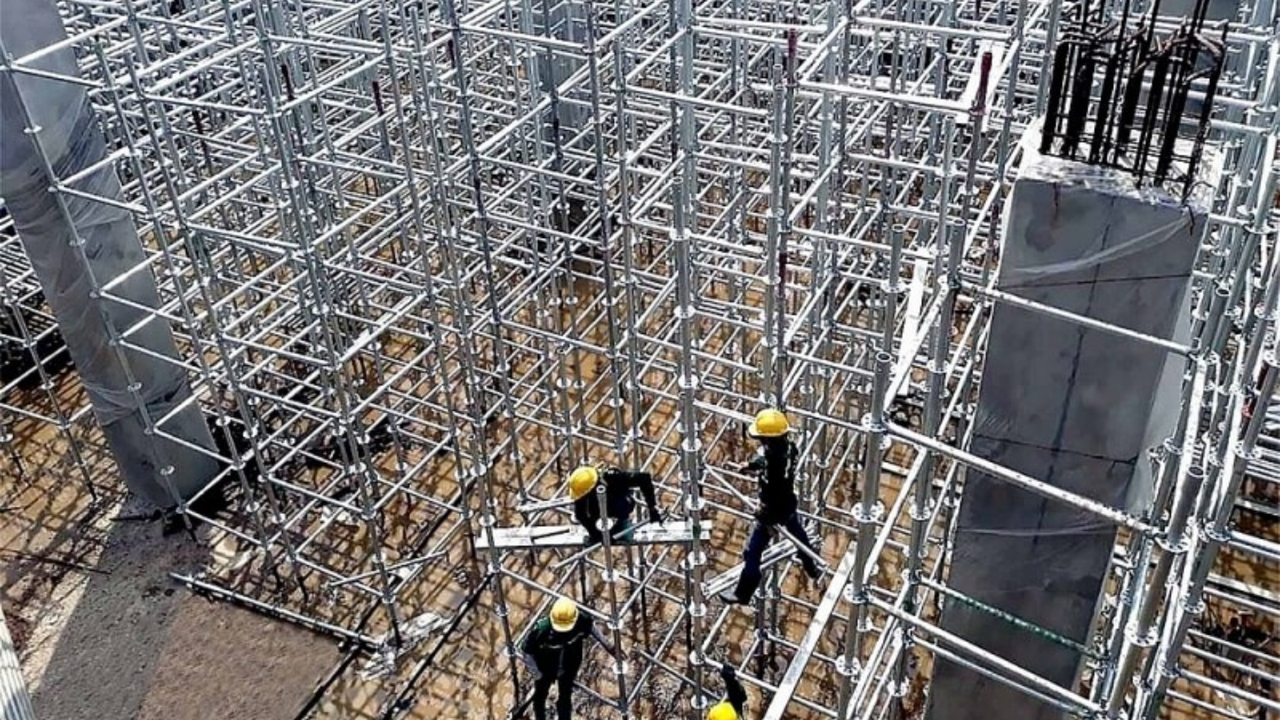

Lưu ý an toàn khi thi công và nghiệm thu giàn giáo nêm

7.1. Kiểm tra toàn bộ hệ giàn giáo trước khi sử dụng

Trước khi phát lệnh đổ bê tông, toàn bộ kỹ sư giám sát và tổ trưởng thi công phải tiến hành rà soát tỉ mỉ từng hàng giáo đứng. Phải áp dụng đúng quy chuẩn nghiệm thu nhằm đảm bảo mọi mối khóa nêm đều bám khít, hệ ren kích tăng hoạt động hoàn hảo và không bị rơ lắc. Biên bản nghiệm thu giàn giáo phải được các bên ký xác nhận đầy đủ mới được phép triển khai hạng mục tiếp theo.

7.2. Không chất tải vượt khả năng chịu lực của hệ giáo

Chủ thầu cần quản lý nghiêm ngặt tải trọng phân bố trên mặt sàn cốp pha trong suốt quá trình thi công, không được tập trung quá nhiều vật tư nặng tại một chỗ. Lượng sắt thép thô, máy móc đầm dùi hay các đống bê tông tươi chưa được cào gạt đều phải được phân bổ đều ra xung quanh. Việc chất tải cục bộ vượt ngưỡng tính toán của phôi thép sẽ làm phá hủy kết cấu giàn giáo ngay lập tức.

7.3. Bố trí giám sát kỹ thuật trong quá trình lắp dựng

Suốt thời gian công nhân triển khai cách lắp đặt giàn giáo nêm, luôn phải có cán bộ kỹ thuật an toàn túc trực tại hiện trường để hướng dẫn và chỉnh sai kịp thời. Người giám sát có trách nhiệm kiểm tra việc thắt dây an toàn của thợ trên cao và ngăn chặn các hành vi thi công sai kỹ thuật. Sự hiện diện của giám sát chuyên môn giúp nâng cao tính tự giác và giảm thiểu tối đa các sai sót chủ quan.

8. Liên hệ Giàn giáo Bảo Sơn để được tư vấn giàn giáo nêm phù hợp công trình

Liên hệ Giàn giáo Bảo Sơn để được tư vấn giàn giáo nêm phù hợp công trình

Nếu bạn đang tìm kiếm một đối tác cung ứng vật tư giàn giáo đạt chuẩn barem kỹ thuật khắt khe, đi kèm dịch vụ tư vấn giải pháp thi công chuyên nghiệp thì Giàn giáo Bảo Sơn chính là sự lựa chọn hàng đầu. Chúng tôi sở hữu nhà máy cơ khí hiện đại, chuyên sản xuất hệ giáo nêm từ phôi thép đạt chuẩn kết cấu cao, đảm bảo các mối hàn tai nêm và chốt khóa luôn có độ chịu lực nén đỉnh tối ưu.

Đội ngũ kỹ sư giàu kinh nghiệm tại Giàn giáo Bảo Sơn luôn sẵn sàng bóc tách bản vẽ biện pháp thi công, tư vấn số lượng và quy cách giáo nêm tối ưu nhất cho từng ô sàn công trình của bạn. Hãy kết nối với chúng tôi ngay hôm nay qua số điện thoại đường dây nóng hoặc để lại thông tin kỹ thuật trên trang thông tin điện tử chính thức để nhận bảng báo giá cạnh tranh cùng nhiều ưu đãi hấp dẫn!

Tuân thủ đúng trình tự dựng và kiểm tra hệ khung chịu lực là yếu tố quyết định giúp bảo vệ an toàn tuyệt đối cho sàn bê tông tươi. Để áp dụng cách lắp đặt giàn giáo nêm đúng kỹ thuật và sở hữu hệ vật tư đạt barem chất lượng cao, Giàn giáo Bảo Sơn luôn là đối tác đồng hành tin cậy của mọi nhà thầu. Hãy truy cập website hoặc liên hệ hotline ngay hôm nay để nhận tư vấn giải pháp thi công chuyên sâu cùng báo giá tối ưu nhất cho công trình!
