Bản vẽ cad giàn giáo nêm là tài liệu quan trọng giúp kỹ sư, nhà thầu và đội thi công nắm rõ cấu tạo, kích thước từng bộ phận trước khi triển khai lắp dựng thực tế. Thông qua bản vẽ, người dùng có thể kiểm tra cách bố trí cây chống, thanh giằng, kích tăng và các chi tiết liên kết trong hệ thống. Trong bài viết này, Giàn giáo Bảo Sơn sẽ cung cấp thông tin chi tiết về bản vẽ cad giàn giáo nêm, các nội dung cần có trong bản vẽ và những lưu ý khi sử dụng để đảm bảo hiệu quả thi công.
1. Bản vẽ CAD giàn giáo nêm là gì?
Trong kỷ nguyên xây dựng hiện đại, việc số hóa biện pháp thi công là bước đi bắt buộc để đảm bảo tính chuẩn xác và an toàn tuyệt đối cho công trình. Hồ sơ thiết kế kỹ thuật số này đóng vai trò như một chiếc bản đồ chi tiết, giúp toàn bộ đội ngũ từ kỹ sư dự án đến thợ cốp pha có cái nhìn trực quan nhất về hệ thống chịu lực. Việc ứng dụng công nghệ này vào thực tế giúp loại bỏ hoàn toàn các sai sót do phỏng đoán cảm tính ngoài công trường.

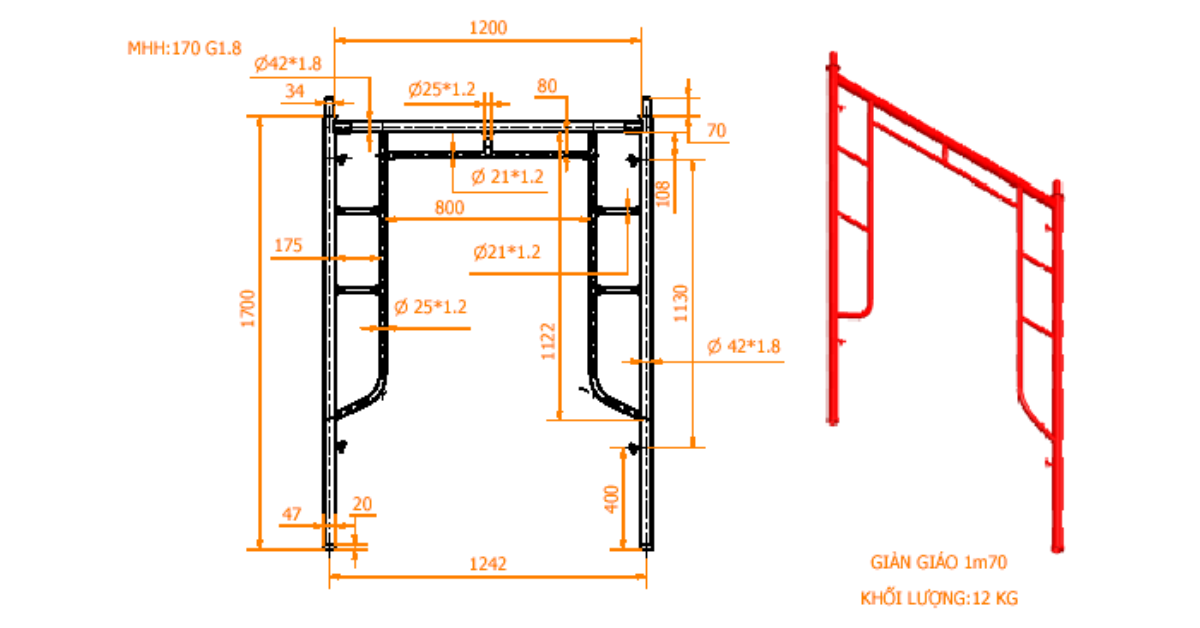

Bản vẽ CAD giàn giáo nêm là gì?
1.1. Khái niệm bản vẽ CAD giàn giáo nêm
Bản vẽ CAD giàn giáo nêm là hồ sơ thiết kế kỹ thuật số mô phỏng chi tiết cấu trúc hệ thống chống sàn dựa trên phần mềm thiết kế chuyên dụng CAD (Computer-Aided Design). Tập tin kỹ thuật này chứa đựng đầy đủ các thông số hình học, cao độ và vị trí lắp ghép chính xác của từng cấu kiện đứng chịu lực hay giằng ngang trong không gian ba chiều. Sự xuất hiện của bản vẽ kỹ thuật này thay thế hoàn toàn cho các phương pháp phác thảo thủ công cũ kỹ và thiếu chính xác.
Thông qua dữ liệu số hóa trực quan, nhà thầu có thể dễ dàng hình dung toàn bộ mô hình lưới chống đỡ cốp pha trước khi tiến hành hạ bãi vật tư. Từng chi tiết nhỏ như khoảng cách đĩa nêm, độ loe ngàm ống đứng hay độ dày vách ống thép của hệ giàn giáo nêm đều được chuẩn hóa theo tỷ lệ thực tế. Đây được xem là kim chỉ nam kỹ thuật bắt buộc phải có để đồng bộ hóa quy trình sản xuất cơ khí tại nhà máy cũng như các biện pháp dựng khung ngoài hiện trường.
1.2. Bản vẽ CAD giàn giáo nêm dùng để làm gì?
Mục đích cốt lõi của bản vẽ CAD giàn giáo nêm là cung cấp giải pháp tính toán cơ học chính xác để kiểm soát giới hạn chịu tải toàn phần của hệ thống cốp pha. Nhìn vào sơ đồ bố trí, các kỹ sư biện pháp có thể chạy phần mềm giả lập để phát hiện sớm các điểm xung yếu có nguy cơ bị oằn dọc hay vặn xoắn trục khi chịu lực nén đứng. Việc này giúp loại bỏ hoàn toàn các rủi ro mất an toàn lún sụt sàn bê tông trong suốt quá trình đầm dùi tươi.
Bên cạnh chức năng kiểm soát an toàn, tập tin dữ liệu này còn là công cụ đắc lực hỗ trợ phòng vật tư bóc tách chính xác khối lượng cấu kiện cần nhập. Dựa vào các thông số quy cách hiển thị, bạn sẽ biết rõ công trình cần bao nhiêu chân đứng 2.5m hay bao nhiêu mét thanh giằng ngang của giàn giáo nêm mà không sợ thừa thiếu. Quá trình luân chuyển thiết bị giữa các tầng giáo nhờ đó được lên kế hoạch logistics logic, tiết kiệm tối đa chi phí hao hụt dòng vốn.
1.3. Ai thường cần sử dụng bản vẽ CAD giàn giáo nêm?
Các kỹ sư thiết kế biện pháp thi công và bộ phận kỹ thuật của nhà thầu xây dựng là những người trực tiếp thao tác và ứng dụng bản vẽ CAD giàn giáo nêm nhiều nhất. Họ cần những dữ liệu hình học trực quan này để lập phương án bố trí ô lưới chân giáo đứng bám sát theo kết cấu dầm chính của chủ đầu tư. Bản vẽ này sau đó sẽ được nộp lên ban giám sát dự án như một phần hồ sơ năng lực kỹ thuật để phê duyệt lệnh đổ bê tông.
Kỹ sư thiết kế / Kỹ sư biện pháp: Là người trực tiếp vẽ, tính toán tải trọng, lựa chọn quy cách giáo nêm phù hợp với độ dày sàn và khẩu độ dầm của công trình.
Cán bộ kỹ thuật hiện trường (Kỹ sư giám sát của Nhà thầu): Sử dụng bản vẽ để định vị tim trục, căng dây thả lèo cho thợ lắp dựng, đồng thời dựa vào đó để đo đạc, nghiệm thu cao độ, độ thẳng đứng của hệ giáo trước khi đổ bê tông.
Tư vấn giám sát (TVGS): Dùng bản vẽ làm thước đo chuẩn mực để kiểm tra, ký biên bản nghiệm thu cốp pha, đà giáo. Sai một ly so với bản vẽ CAD đã duyệt là TVGS có quyền dừng thi công.
Đội trưởng thi công / Tổ trưởng tổ thợ cốp pha: Đọc hiểu các thông số cơ bản (khoảng cách, cao độ) để phân chia công việc cho công nhân lắp dựng đúng tiến độ và đúng kỹ thuật.
2. File bản vẽ CAD giàn giáo nêm thường gồm những gì?
Một bộ hồ sơ thiết kế tiêu chuẩn không bao giờ chỉ chứa một bản vẽ đơn độc mà là sự tập hợp của nhiều góc nhìn hình học khác nhau. Sự phân tách rõ ràng thành các phân mục cấu kiện cụ thể giúp người thợ kỹ thuật không bị nhầm lẫn giữa các công đoạn thi công ráp khung chịu lực. Từng thành phần trong file dữ liệu được liên kết chặt chẽ với nhau để tạo nên một chỉnh thể kết cấu hoàn chỉnh.

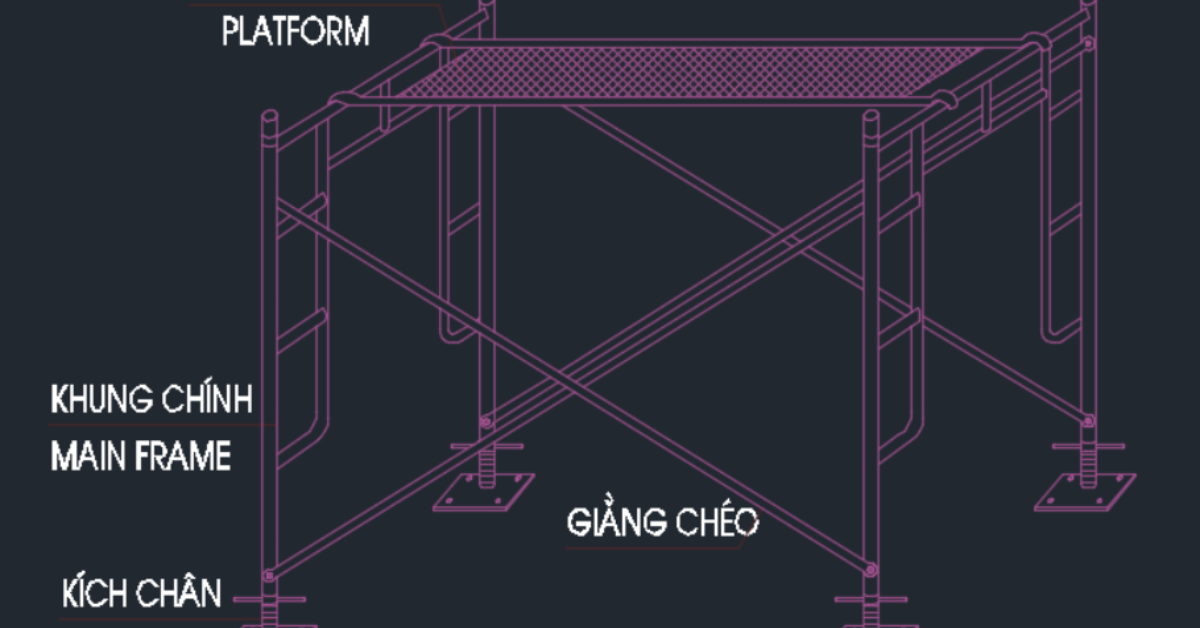

File bản vẽ CAD giàn giáo nêm thường gồm những gì?
2.1. Bản vẽ mặt bằng bố trí giàn giáo nêm
Bản vẽ mặt bằng bố trí là phần nội dung đầu tiên thể hiện góc nhìn từ trên xuống của toàn bộ lưới chân giáo đứng trên diện tích sàn xây dựng. Trên mặt phẳng này, các chân kích chịu lực phi 49 của hệ giàn giáo nêm được ký hiệu bằng các điểm nút hình học rõ ràng kèm theo hệ tọa độ tim trục chuẩn xác. Các khoảng cách lưới thông dụng như bước giáo 1.2m hay 1.5m được thể hiện bằng các đường ghi kích thước nối liền nhau liên tục.
Nhìn vào sơ đồ mặt bằng này, thợ thi công có thể phân biệt ngay lập tức vùng nào cần bố trí chân giáo dày để gánh dầm chính và vùng nào bố trí thưa hơn cho sàn phòng. Sự phân bổ ô lưới khoa học trên bản vẽ CAD giàn giáo nêm đảm bảo lực nén từ lớp bê tông ướt được truyền đều đặn xuống nền móng cứng. Mặt bằng này cũng vạch rõ các vị trí chừa khe co giãn hoặc các lối đi lại vận chuyển vật tư thông thoáng dưới gầm sàn.
2.2. Bản vẽ mặt cắt hệ chống sàn, chống dầm
Mặt cắt đứng (Section-view) cắt qua các vị trí điển hình (ô sàn dày, vị trí có dầm chính, dầm phụ).
Nội dung chi tiết: Thể hiện chiều cao tổng thể từ mặt sàn bê tông tầng dưới lên đến mặt đáy cốp pha tầng trên. Bản vẽ chỉ rõ số lượng tầng thanh giằng ngang (ví dụ: sàn cao 3.6m thì cần 2 hay 3 tầng giằng, cao độ cụ thể của các tầng giằng này là bao nhiêu).
Yêu cầu kỹ thuật: Thể hiện rõ khoảng nhô lên an toàn của kích U và kích chân (thông thường phần ren lộ ra ngoài không được vượt quá 200 - 300mm để đảm bảo ổn định chống lật).
2.3. Bản vẽ chi tiết cây chống, thanh giằng, kích tăng và đà chống
Bản vẽ chi tiết cấu kiện đi sâu vào mô tả phóng to các thông số cơ khí của từng bộ phận cấu thành nên hệ thống chịu lực hoàn chỉnh. Trong phần này, file CAD sẽ lột tả cụ thể quy cách chiều dài chân đứng từ 1m đến 3m cùng vị trí hàn chết các cụm tai đĩa khóa dày 4mm. Các chi tiết ngàm khóa chốt dẹt đúc của thanh giằng ngang cũng được vẽ chi tiết góc vát để đảm bảo tính kín khít cơ học.
Bên cạnh đó, các phụ kiện chịu ren cốt lõi như ống kích tăng U đỡ xà gồ hay kích chân đế phi 34 cũng được thể hiện rõ bước ren và độ dày vách thép. Việc mô tả chi tiết này giúp bộ phận kiểm định chất lượng vật tư dễ dàng đối chiếu độ đồng bộ cơ khí khi nhận hàng. Mọi sai lệch dung sai dù chỉ vài micromet ở các điểm chốt nêm cũng được phát hiện sớm để hiệu chỉnh trên bản vẽ gốc.
2.4. Bản vẽ cấu tạo hệ ván khuôn kết hợp giàn giáo nêm
Bản vẽ cấu tạo hệ ván khuôn mô phỏng mối liên kết hữu cơ giữa lớp vỏ bọc cốp pha phủ phim phía trên và hệ xương đỡ chịu tải phía dưới. Hồ sơ CAD sẽ thể hiện rõ khoảng cách bố trí lớp xà gồ chính bằng thép hộp đặt trực tiếp lòng kích U đứng. Tiếp theo đó là khoảng cách đan xen của các thanh xà gồ phụ nằm vuông góc chịu lực trực tiếp dưới đáy tấm ván khuôn sàn.
Sự phối hợp nhịp nhàng giữa hệ coppha gỗ và khung xương giàn giáo nêm được tính toán hình học kỹ lưỡng để tối ưu hóa độ phẳng bề mặt trần sau gỡ khuôn. Bản vẽ này vạch rõ quy cách liên kết vít gáy hoặc khóa kẹp giữa xà gồ thép vào đầu kích để tránh hiện tượng trượt lật cốp pha khi đầm dùi. Đây chính là bức tranh toàn cảnh cuối cùng giúp nhà thầu hiện thực hóa biện pháp thi công chống sàn an toàn tuyệt đối.
3. Các loại bản vẽ giàn giáo nêm phổ biến trong thi công
Việc sở hữu trọn bộ các loại sơ đồ kỹ thuật giúp nhà thầu chủ động kiểm soát tiến độ và hạn chế tối đa các chi phí phát sinh do sửa chữa sai sót. Các phân mục hình học được chuẩn hóa giúp đội ngũ giám sát có cơ sở dữ liệu vững chắc để nghiệm thu từng phân đoạn lắp dựng hệ giàn giáo nêm một cách minh bạch. Dưới đây là bốn loại bản vẽ phổ biến và quan trọng nhất luôn đồng hành cùng mọi công trình bê tông cốt thép hiện nay.

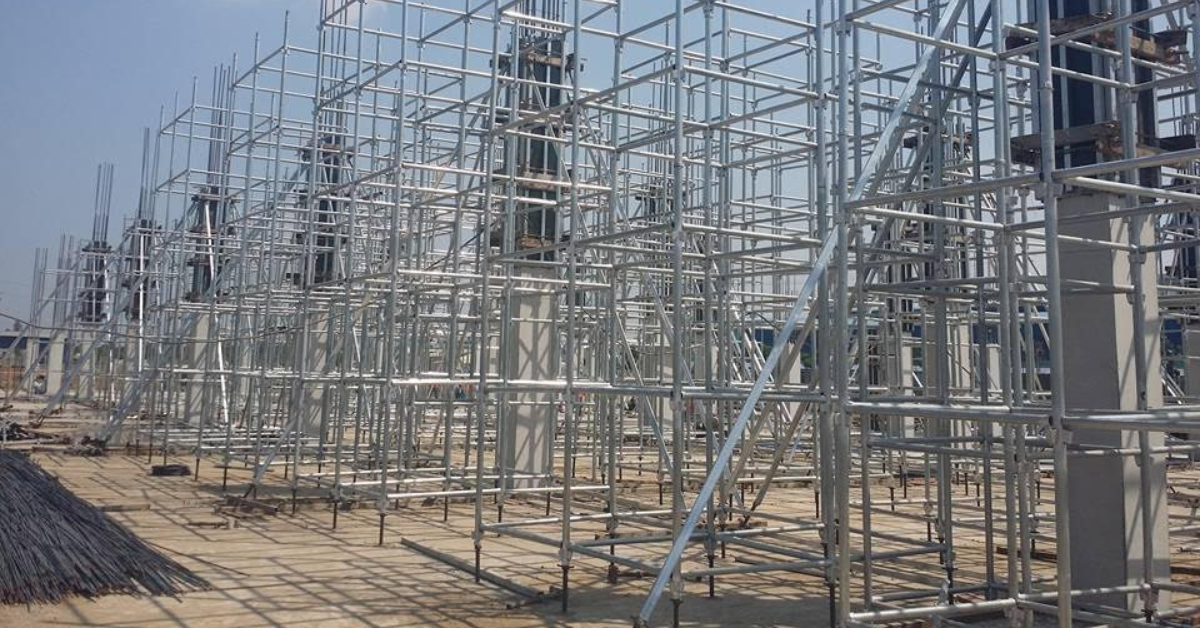

Các loại bản vẽ giàn giáo nêm phổ biến trong thi công
3.1. Bản vẽ cấu tạo giàn giáo nêm
Bản vẽ cấu tạo là tài liệu kỹ thuật gốc tập trung mô tả chi tiết hình dáng, kích thước hình học và dung sai cơ khí của từng cấu kiện đơn lẻ. Trên tài liệu này, người xem có thể thấy rõ các thông số độ dày thành ống thép phi 49 chuyên dùng làm cây chống đứng hay bản mã tai đĩa dày tiêu chuẩn. Mọi chi tiết liên quan đến phôi thép bẻ ngàm của thanh giằng ngang cũng được bóc tách hình học ba chiều vô cùng trực quan.
Loại bản vẽ này đóng vai trò là ngôn ngữ giao tiếp cốt lõi giữa kỹ sư thiết kế của Giàn giáo Bảo Sơn và phân xưởng cơ khí chế tạo máy. Dựa vào các chỉ số độ dày lớp mạ kẽm hay quy cách đường hàn bo tròn trên sơ đồ, bộ phận KCS có thể kiểm định chính xác chất lượng đầu ra của sản phẩm. Đối với nhà thầu, bản vẽ cấu tạo giúp họ đối chiếu độ chuẩn xác của thiết bị khi tiếp nhận bàn giao vật tư tại bãi tập kết.
3.2. Bản vẽ biện pháp thi công giàn giáo nêm
Bản vẽ biện pháp thi công là hồ sơ thuyết minh kỹ thuật bằng hình ảnh nhằm chứng minh tính khả thi và năng lực chịu tải của hệ thống chống đỡ trước chủ đầu tư. Tài liệu này không chỉ vẽ lại khung giáo mà còn tích hợp các biểu đồ phân tích nội lực, sơ đồ truyền tải trọng và các giả lập biến dạng bề mặt khi đổ bê tông. Mọi điểm liên kết giằng chéo bám vào kết cấu cột vách có sẵn cũng được thể hiện rõ để đảm bảo tính ổn định của giàn giáo nêm.
Hồ sơ biện pháp này là điều kiện cần và đủ để tư vấn giám sát ký phê duyệt lệnh cho phép triển khai lắp dựng khung xương chịu lực tại công trường. Bản vẽ vạch rõ phương án định vị xe cẩu tự hành hạ hàng, vị trí lắp đặt lưới an toàn chống vật rơi và cả lộ trình di chuyển của công nhân. Sự chuẩn bị kỹ lưỡng trên mặt phẳng CAD giúp nhà thầu phòng ngừa từ xa các nguy cơ mất an toàn lao động và sự cố sập đổ sàn.
3.3. Bản vẽ lắp dựng giàn giáo nêm chống sàn
Bản vẽ lắp dựng được ví như cuốn cẩm nang hướng dẫn thao tác thực tế được biên soạn riêng cho tổ trưởng tổ cốp pha và công nhân trực tiếp thi công. Sơ đồ này cụ thể hóa thứ tự các bước dựng khung chịu lực từ việc đặt tấm lót base, căn chỉnh cao độ kích chân đế cho đến việc gài thanh giằng ngang. Trình tự chồng các tầng cây chống đứng cao từ hai đến ba tầng giáo được mô tả bằng chuỗi hình ảnh động cắt lớp.
Nhìn vào tài liệu này, người thợ không phải tự mò mẫm hay lắp đặt theo thói quen kinh nghiệm cảm tính vốn tiềm ẩn nhiều rủi ro kỹ thuật. Bản vẽ chỉ rõ vị trí nào cần khóa chốt dẹt trước, vị trí nào cần chừa khe để luồn hệ xà gồ đỡ tấm ván khuôn phủ phim phía trên. Sự trực quan của bản vẽ lắp dựng giúp rút ngắn một nửa thời gian lao động của công nhân mà vẫn đảm bảo độ thẳng đứng tuyệt đối cho giàn giáo nêm.
3.4. Bản vẽ giàn giáo nêm cho dầm sàn bê tông
Bản vẽ dành riêng cho khu vực dầm sàn bê tông là sự kết hợp phức tạp giữa lưới chống sàn thông thường và hệ khung tăng cường cho các đà dầm siêu trọng. Do tiết diện dầm thường có chiều sâu lớn và tập trung khối lượng bê tông dày, file CAD phải bố trí các bước giáo dày đặc hơn hẳn vùng sàn. Các phụ kiện chuyên dụng như thanh chống đà hay nhánh console phụ chịu lực sẽ được định vị chuẩn xác tại đây.
Sơ đồ này giúp giải quyết triệt để bài toán lệch tâm trục nén tại các vị trí biên công trình hoặc các cung dầm chuyển phức tạp của tòa nhà. Bản vẽ chỉ rõ cách thức đan xen giữa xà gồ hộp thép gác trên đầu kích U với hệ xương phụ chạy dọc dưới đáy dầm một cách khoa học. Việc tuân thủ nghiêm ngặt sơ đồ thiết kế này đảm bảo toàn bộ hệ thống đáy dầm không bị võng hay vặn vẹo trong suốt quá trình đầm dùi.
4. Hướng dẫn đọc và sử dụng bản vẽ CAD giàn giáo nêm
Quá trình khai thác dữ liệu số cần được thực hiện một cách có lộ trình từ cái nhìn tổng thể mặt bằng cho đến các thông số vi mô của phụ kiện ren. Hiểu rõ quy luật sắp xếp hệ thống bản vẽ giúp kỹ sư nhanh chóng phát hiện ra các điểm bất hợp lý giữa hồ sơ thiết kế và địa hình thực tế. Dưới đây là hướng dẫn chi tiết bốn bước cốt lõi giúp bạn làm chủ hoàn toàn các file bản vẽ kỹ thuật của hệ giàn giáo nêm.

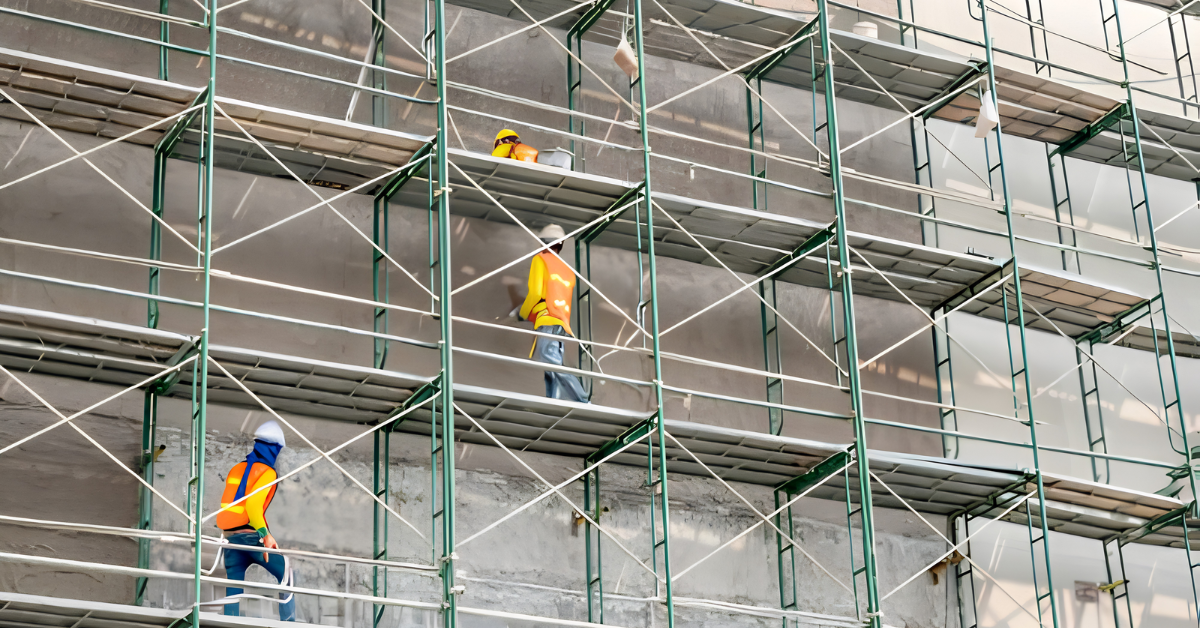

Hướng dẫn đọc và sử dụng bản vẽ CAD giàn giáo nêm
4.1. Cách đọc mặt bằng bố trí hệ giáo nêm
Khi mở một file CAD, thao tác đầu tiên là bạn phải tiếp cận bản vẽ mặt bằng tổng thể để xác định ranh giới chịu lực và trục định vị của tòa nhà. Hãy chú ý đến hệ thống đường lưới tim trục ký hiệu bằng các chữ cái và chữ số chạy dọc theo hai mép biên của bản vẽ phẳng. Từ các giao điểm tim trục này, bạn bắt đầu xác định tọa độ đặt các chân kích đế đầu tiên để làm điểm mốc bám đuổi.
Tiếp theo, bạn cần quan sát các vùng tô màu hoặc ký hiệu hatch khác nhau để phân biệt khu vực sàn chịu lực tiêu chuẩn và khu vực dầm biên siêu trọng. Mặt bằng bố trí sẽ cung cấp cho bạn khoảng cách giữa các hàng chân giáo theo hai phương đứng và phương ngang thông qua các đường dim kích thước. Việc nắm chắc sơ đồ mặt bằng giúp bạn chủ động phân bổ mật độ vật tư đồng đều, tránh tình trạng dồn ứ thiết bị tại công trường.
4.2. Cách xem khoảng cách cây chống, thanh giằng và kích tăng
Khoảng cách giữa các cấu kiện đứng và ngang là thông số quyết định trực tiếp đến độ mảnh và khả năng chịu uốn dọc của toàn bộ khung xương thép. Trên bản vẽ mặt đứng hoặc mặt cắt, bạn cần đọc kỹ chỉ số chiều cao bước giằng, thông thường là 1.0m hoặc 1.2m cho một tầng giằng khóa. Các khoảng cách này được đo từ tâm đĩa nêm này đến tâm đĩa nêm tiếp theo của trục đứng chịu lực.
Đối với hệ kích tăng U đỡ xà gồ và kích chân đế, bản vẽ luôn vạch rõ giới hạn hành trình ren cho phép vặn mở tối đa không quá 20cm để an toàn. Bạn cần kiểm tra kỹ thông số khoảng cách từ mặt nền móng đến thanh giằng ngang thấp nhất để đảm bảo không phạm vào khoảng hở kỹ thuật. Việc kiểm soát tốt các chỉ số khoảng cách này trên bản vẽ giúp khung luôn giữ được độ ổn định hình học tối ưu dưới mọi tải trọng động.
4.3. Cách kiểm tra tỷ lệ, layer và ký hiệu trong file CAD
Một file CAD chuẩn hóa từ Giàn giáo Bảo Sơn luôn được phân lớp layer vô cùng khoa học như layer đường kích thước, layer cấu kiện đứng, layer giằng ngang. Bạn nên sử dụng lệnh Layiso để tắt bớt các lớp nội dung phụ, tập trung kiểm tra độ đồng bộ của các ký hiệu chân giáo đứng. Hãy dùng lệnh Dist để đo trực tiếp trên không gian model nhằm xác định xem bản vẽ đang dùng tỷ lệ thực hay tỷ lệ phóng đại.
Bên cạnh đó, việc đọc hiểu bảng chú giải ký hiệu nằm ở góc phải bản vẽ là bắt buộc để không bị nhầm lẫn giữa các chủng loại vật tư cơ khí. Các ký hiệu vòng tròn đặc, vòng tròn rỗng hay hình vuông gạch chéo lần lượt đại diện cho các cao độ chân đứng giàn giáo nêm từ 1.5m cho đến 2.5m. Việc rà soát kỹ lưỡng hệ thống layer giúp kỹ sư tránh được lỗi in ấn nhầm tỷ lệ hoặc bóc tách sai khối lượng khi làm việc với phòng vật tư.
4.4. Cách chỉnh sửa bản vẽ CAD theo mặt bằng công trình thực tế
Thực tế công trường luôn có những sai lệch nhất định so với bản vẽ kiến trúc do sai số thi công phần thô hoặc sự thay đổi phương án từ chủ đầu tư. Khi gặp chướng ngại vật như hộp kỹ thuật hay vách thang máy, kỹ sư cần dùng lệnh Stretch hoặc Move để dịch chuyển cục bộ ô lưới chân giáo. Việc hiệu chỉnh vị trí phải tuân thủ nguyên tắc không được làm tăng khoảng cách bước giáo vượt quá giới hạn an toàn.
Sau khi điều chỉnh sơ đồ hình học, bạn bắt buộc phải chạy lại lệnh cập nhật kích thước để các đường dim tự động nhảy theo thông số mới chuẩn xác. Mọi sửa đổi mang tính chiến lược như cắt bớt một hàng giáo hay thay đổi chủng loại giằng ngang đều phải được lưu thành một phiên bản riêng kèm ngày tháng. Bản vẽ CAD hoàn thiện sau chỉnh sửa sẽ là kim chỉ nam giúp đội ngũ thi công bám sát hiện trường mà vẫn giữ vững độ an toàn cho giàn giáo nêm.
5. Lưu ý khi áp dụng bản vẽ CAD giàn giáo nêm vào thi công
Quá trình chuyển đổi từ mô hình ảo sang khung xương thép thực tế đòi hỏi sự kiểm soát nghiêm ngặt từ khâu trắc đạc cho đến việc đánh giá độ bền bỉ cơ học của vật liệu. Từng chi tiết nhỏ như độ dốc của mặt nền hay sự đồng bộ của các ngàm chốt đều phải được đối chiếu cẩn thận để bảo vệ tính toàn vẹn của hệ thống chịu lực. Dưới đây là bốn nguyên tắc cốt lõi bạn cần lưu ý khi đưa bản vẽ thiết kế hệ giàn giáo nêm vào vận hành trực tiếp tại hiện trường.

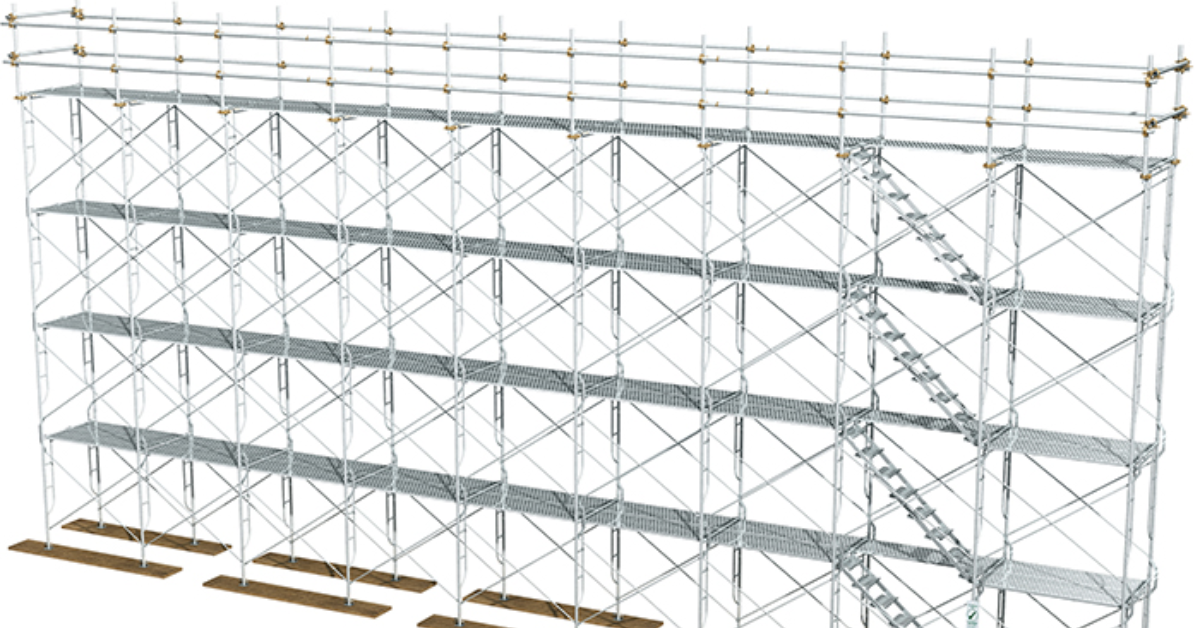

Lưu ý khi áp dụng bản vẽ CAD giàn giáo nêm vào thi công
5.1. Không dùng bản vẽ mẫu thay thế thiết kế kỹ thuật thực tế
Một trong những căn bệnh phổ biến của nhiều kỹ sư trẻ hiện nay là thói quen sao chép nguyên văn file CAD biện pháp giàn giáo từ một dự án cũ sang dự án mới nhằm mục đích đối phó với tiến độ hồ sơ. Đây là một hành vi tiềm ẩn nguy cơ tai nạn sập giáo cực kỳ cao bởi kết cấu hình học của mỗi tòa nhà là độc bản. Bản vẽ mẫu chỉ có giá trị tham khảo về mặt layout thể hiện hoặc quy chuẩn ký hiệu hình khối block chứ không thể thay thế cho việc tính toán cơ học thực tế.
Ngay trong cùng một mặt sàn tầng, tải trọng cũng có sự phân bổ hoàn toàn khác nhau. Khu vực sàn căn hộ tiêu chuẩn thường chỉ dày khoảng 120mm đến 150mm, chịu một lực nén vừa phải từ khối lượng bê tông tươi. Tuy nhiên, khi dịch chuyển sang khu vực sàn chuyển, sàn kỹ thuật hay các vị trí bể nước mái, độ dày sàn bê tông có thể tăng vọt lên từ 300mm cho đến hàng ngàn milimet.
Sức nặng của khối lượng bê tông ướt khi đó tăng lên gấp nhiều lần, khiến hệ giáo nêm nếu bố trí theo lưới giáo tiêu chuẩn của sàn mỏng sẽ lập tức bị quá tải và mất ổn định hệ thống. Do vậy, kỹ sư biện pháp bắt buộc phải tính toán lại từng ô sàn trên file CAD để đưa ra khoảng cách lưới chống riêng biệt cho từng khu vực cụ thể thay vì rải giáo đều nhau một cách máy móc.
5.2. Kiểm tra tải trọng sàn, chiều cao chống và điều kiện nền đặt giáo
Bản vẽ thiết kế phải làm rõ tổng tải trọng tác động bao gồm cả tải trọng tĩnh của bê tông tươi, ván khuôn, cốt thép và tải trọng động phát sinh khi bơm bê tông hay người thao tác. Về điều kiện nền móng, chân kích giáo nêm tuyệt đối không được đặt trực tiếp lên nền đất mềm hoặc nền cát. Bản vẽ biện pháp cần quy định rõ việc lót các tấm gỗ bản dày hoặc tấm lót thép để phân phối đều áp lực, ngăn chặn triệt để hiện tượng lún sụt cục bộ khi khối lượng bê tông đè xuống.
5.3. Đối chiếu bản vẽ với quy cách vật tư giàn giáo nêm sử dụng
Khoảng cách giữa thông số kỹ thuật giả định trên phần mềm vẽ CAD và chất lượng vật tư thực tế lưu kho tại công trường luôn là bài toán đau đầu của các nhà quản lý dự án. File CAD thường thiết kế dựa trên các tiêu chí hình học lý tưởng của các nhà sản xuất uy tín như Giàn giáo Bảo Sơn, ví dụ như ống thép làm cây chống đứng phải là loại ống D48 có độ dày thành ống chuẩn 2.0mm, không bị hoen gỉ nội bộ và các tai nêm được hàn tự động bằng công nghệ khí CO2 cực kỳ chắc chắn.
Tuy nhiên, vật tư lưu bãi tại các công trường qua nhiều lần luân chuyển thường có xu hướng bị hao mòn cơ học, móp méo do va đập hoặc thậm chí là sử dụng lẫn lộn các loại giáo không rõ nguồn gốc có độ dày chỉ từ 1.4mm đến 1.6mm.
Sự sụt giảm độ dày thành ống dù chỉ vài phần mười milimet cũng sẽ làm suy giảm nghiêm trọng moment quán tính và khả năng chống uốn dọc của thanh thép chịu lực. Nếu kỹ sư hiện trường không tiến hành đo đạc đối chiếu trực tiếp bằng thước kẹp panme mà đã vội vàng cho thợ lắp dựng theo khoảng cách của bản vẽ CAD gốc, hệ giáo sẽ chịu một ứng suất vượt tải rất lớn so với khả năng chịu đựng thực tế của nó.
5.4. Đảm bảo yêu cầu an toàn khi lắp dựng, nghiệm thu và tháo dỡ
Quá trình lắp dựng phải tuân thủ nghiêm ngặt quy trình từ dưới lên trên, lắp đến đâu gài chốt nêm và dùng búa khóa chặt đến đó, không được dựng cây chống cao quá hai tầng khi chưa có thanh giằng ngang liên kết. Khi nghiệm thu, cán bộ kỹ thuật dùng quả dọi hoặc máy laser để kiểm tra độ thẳng đứng với độ lệch cho phép không quá 1% chiều cao hệ chống. Quá trình tháo dỡ chỉ được thực hiện khi bê tông đạt tuổi quy định, tháo dỡ tuần tự từ trên xuống dưới và nghiêm cấm hành vi ném vật tư từ trên cao xuống gây móp méo cấu kiện.
6. Quy cách giàn giáo nêm cần nắm khi triển khai bản vẽ
Cây chống đứng là cấu kiện chịu lực chính cấu thành nên hệ thống, thường được làm bằng ống thép D48 với độ dày tiêu chuẩn từ 1.8mm đến 2.0mm. Để vẽ CAD chuẩn xác và khớp với thực tế sản xuất, kỹ sư cần nắm rõ các chiều cao phổ biến của cây chống bao gồm loại 2.5m có ba cụm tai nêm, loại 2.0m có từ hai đến ba cụm tai nêm, loại 1.5m có hai cụm tai nêm và loại 1.0m có từ một đến hai cụm tai nêm dùng để phối hợp bù cao độ cho các vị trí sàn thấp hoặc dầm sâu.

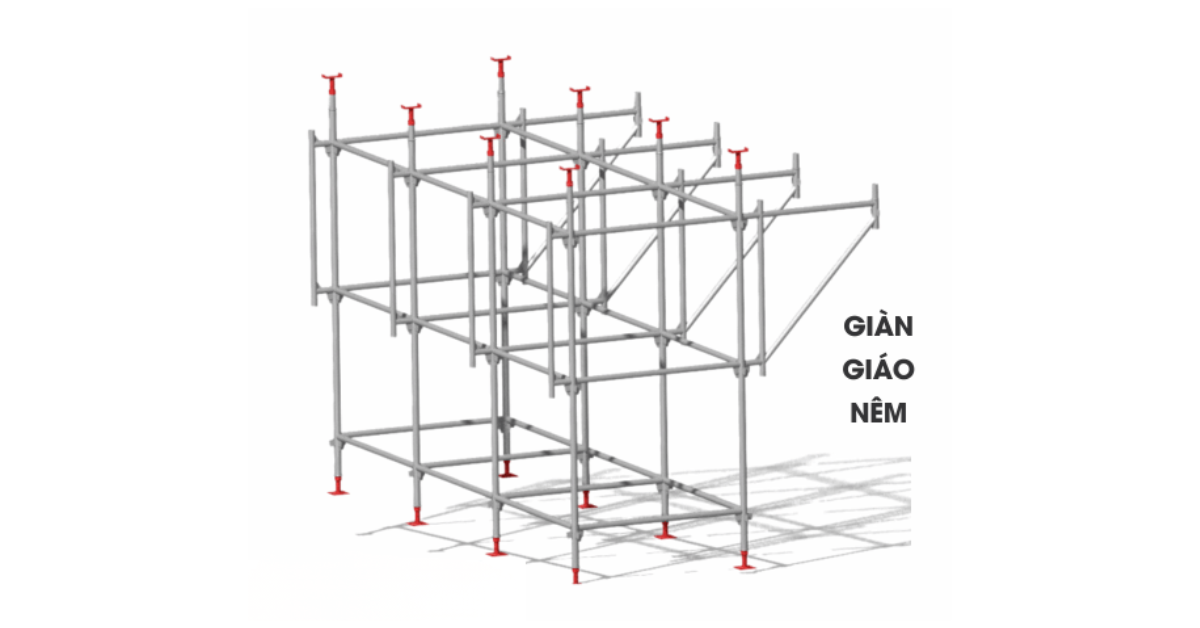

Quy cách giàn giáo nêm cần nắm khi triển khai bản vẽ
6.1. Kích thước cây chống đứng giàn giáo nêm
Cây chống đứng hay còn gọi là cây chống nêm chính là xương sống chịu tải trọng nén thẳng đứng của toàn bộ hệ thống cốp pha sàn dầm. Cấu kiện này được sản xuất từ loại ống thép D48 với độ dày thành ống tiêu chuẩn phổ biến nhất dao động từ 1.8mm đến 2.0mm để đảm bảo khả năng chống phình ống khi chịu tải cực đại. Dọc theo chiều dài của cây chống đứng, các cụm tai nêm bằng thép dập nguyên khối được hàn cố định xung quanh thân ống với khoảng cách tiêu chuẩn giữa các cụm tai nêm thường là 500mm một vị trí nhằm tạo ra các điểm kết nối linh hoạt cho thanh giằng ngang.
Khi triển khai bản vẽ CAD, kỹ sư cần kết hợp linh hoạt các module chiều cao tiêu chuẩn của cây chống đứng để khớp với chiều cao thông thủy của sàn nhà. Bộ chủng loại cây chống nêm tiêu chuẩn hiện nay bao gồm bốn phân khúc kích thước chính là loại cây chống dài 2.5m được bố trí ba cụm tai nêm chịu lực, loại cây chống dài 2.0m sở hữu từ hai đến ba cụm tai nêm tùy theo thiết kế dòng sản phẩm, loại cây chống trung bình dài 1.5m có hai cụm tai nêm và loại cây chống ngắn bổ sung dài 1.0m với một đến hai cụm tai nêm.
Sự đa dạng về chiều cao này cho phép kỹ sư biện pháp có thể tự do phối hợp lắp ghép chồng tầng giáo để giải quyết các bài toán cao độ trần thay đổi liên tục hoặc sử dụng cây chống ngắn để bù cao độ tại các vị trí đáy dầm phụ, dầm chính chìm sâu xuống dưới sàn.
6.2. Quy cách thanh giằng ngang, giằng chéo và thanh chống console
Thanh giằng ngang làm bằng ống thép D42 với độ dày từ 1.4mm đến 2.0mm, hai đầu được hàn chốt nêm để gài cố định vào tai nêm của cây chống đứng với các kích thước chiều dài chuẩn là 1.2m, 0.9m, 0.6m và 0.5m. Thanh chống console được thiết kế dưới dạng khung tam giác vuông nhằm đỡ hệ cốp pha dầm biên hoặc vách hầm nhô ra ngoài lưới giáo chính. Đối với các công trình có cao độ chống lớn từ 5m trở lên, bản vẽ CAD cần bố trí thêm các hàng giằng chéo bằng ống dòng giáo hoàn thiện để gia tăng độ ổn định tổng thể và chống xoắn cho hệ thống.
6.3. Vai trò của kích tăng, đế kích và đầu kích U
Hệ giàn giáo nêm không bao giờ tiếp xúc trực tiếp với mặt nền sàn hay đáy ván khuôn mà luôn được kết nối thông qua hai cấu kiện điều chỉnh linh hoạt ở hai đầu là kích chân và kích U. Kích chân hay còn gọi là kích bằng được đặt ở vị trí dưới cùng, có cấu tạo gồm một tấm thép bản vuông hàn chặt với một thanh ren trục D34 dài 500mm luồn vào lòng ống của cây chống đứng.
Kích chân nắm giữ vai trò tiếp nhận toàn bộ tải trọng từ cây chống đứng truyền xuống để phân phối vào nền móng cố định, đồng thời con tán vặn trên thanh ren cho phép kỹ sư hiện trường tăng đơ điều chỉnh cao độ của toàn bộ hệ giáo từ vài centimet cho đến vài chục centimet nhằm xử lý triệt để sự nhấp nhô, không bằng phẳng của mặt nền thi công.
Ngược lại với kích chân, kích U hay kích đầu được lắp đặt ở vị trí trên đỉnh cao nhất của cây chống đứng. Phần đầu chữ U có độ rộng lòng ren vừa vặn để ôm trọn thanh xà gồ chính làm bằng thép hộp đặt nằm ngang. Vai trò cốt lõi của kích U là tạo ra một bệ đỡ vững chắc cho hệ đà dọc chịu lực của ván khuôn sàn, đồng thời cho phép các kỹ sư căn chỉnh độ cao đáy cốp pha một cách chuẩn xác đến từng milimet trước khi tiến hành rải ván dầm sàn.
6.4. Cách lựa chọn quy cách giàn giáo nêm phù hợp bản vẽ thi công
Đối với các ô sàn tiêu chuẩn có độ dày dưới 150mm và cao độ tầng không quá 3.6m, kỹ sư có thể tự tin thiết kế lưới giáo với khoảng cách 1200 x 1200mm và bước giằng đứng là 1.2m. Tuy nhiên, đối với các vị trí dầm chính có tiết diện lớn từ 400 x 700mm trở lên, bản vẽ bắt buộc phải thu hẹp lưới giáo dọc theo tim dầm thành 600 x 1200mm hoặc 600 x 900mm, đồng thời bổ sung thêm các cây chống độc lập dưới đáy dầm để đảm bảo tuyệt đối khả năng chịu tải.
7. Tải bản vẽ CAD giàn giáo nêm và nhận tư vấn thi công
Một bản vẽ biện pháp thi công chính xác là bước khởi đầu vững chắc cho một công trình an toàn và hiệu quả kinh tế. Tại Giàn giáo Bảo Sơn, chúng tôi không chỉ cung cấp các thiết bị giàn giáo nêm đạt chuẩn chất lượng cao, đầy đủ chứng chỉ kiểm định chất lượng, mà còn đồng hành cùng quý nhà thầu trong khâu kỹ thuật.
Tải trọn bộ file CAD giàn giáo nêm miễn phí: Thư viện block đầy đủ các chủng loại cấu kiện, mặt bằng mẫu, mặt cắt điển hình cho các dạng công trình dân dụng và công nghiệp.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của Bảo Sơn sẵn sàng hỗ trợ tư vấn biện pháp chống sàn, bóc tách khối lượng và tối ưu hóa số lượng vật tư cần thiết dựa trên bản vẽ kết cấu thực tế của bạn.

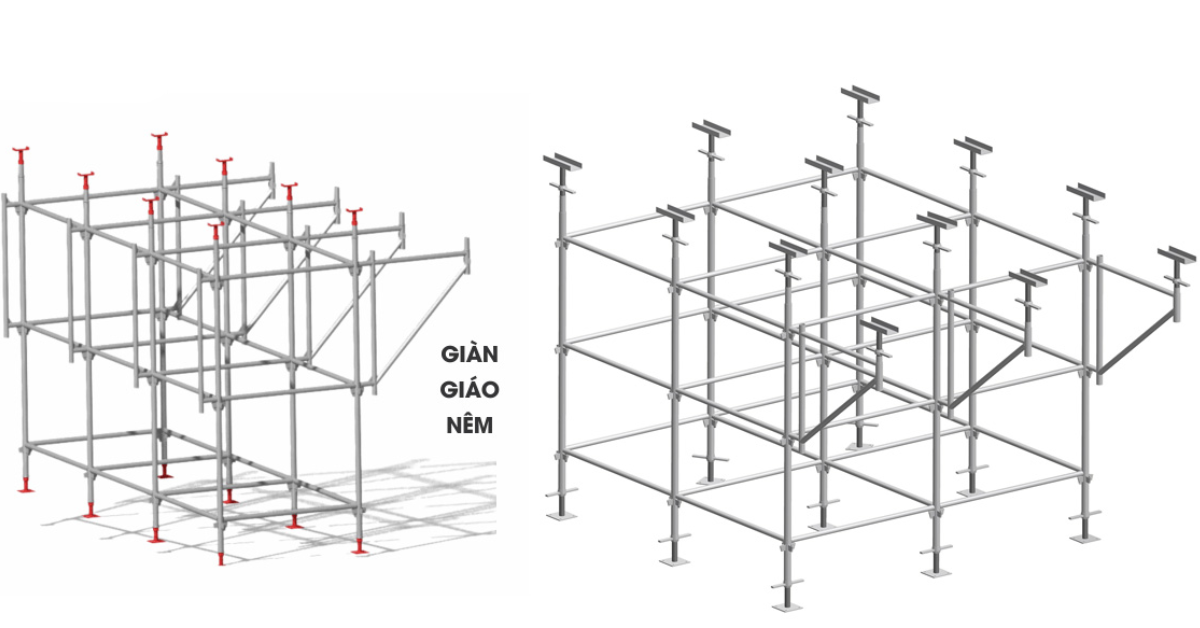

Tải bản vẽ CAD giàn giáo nêm và nhận tư vấn thi công
Bản vẽ CAD giàn giáo nêm giúp thể hiện rõ cấu tạo, kích thước, phương án bố trí và cách lắp dựng hệ giàn giáo trong từng hạng mục thi công. Việc sử dụng đúng bản vẽ không chỉ hỗ trợ quá trình triển khai thuận lợi mà còn góp phần đảm bảo an toàn, tối ưu vật tư và đáp ứng yêu cầu kỹ thuật của công trình. Nếu bạn đang cần bản vẽ CAD giàn giáo nêm hoặc muốn được tư vấn về quy cách, giải pháp lắp dựng phù hợp với công trình, hãy liên hệ Giàn giáo Bảo Sơn. Đội ngũ kỹ thuật sẽ hỗ trợ cung cấp thông tin và giải đáp chi tiết theo nhu cầu thực tế của bạn.
